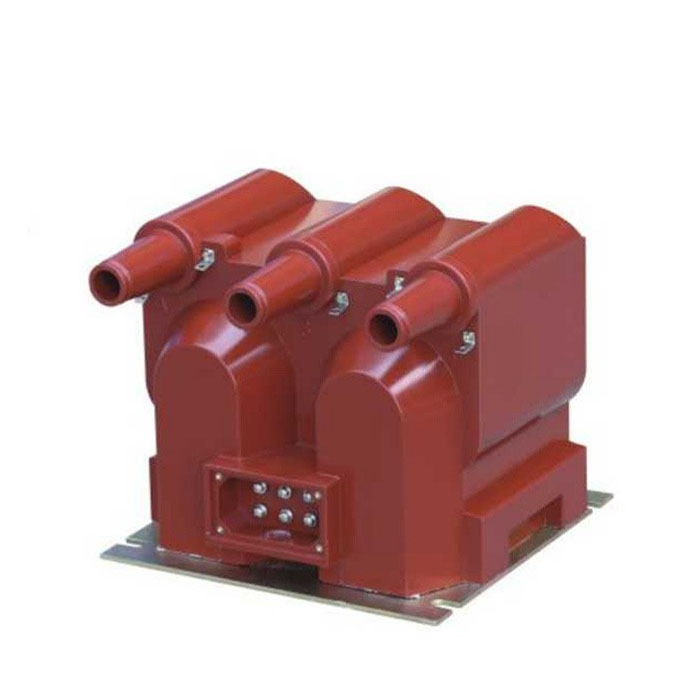

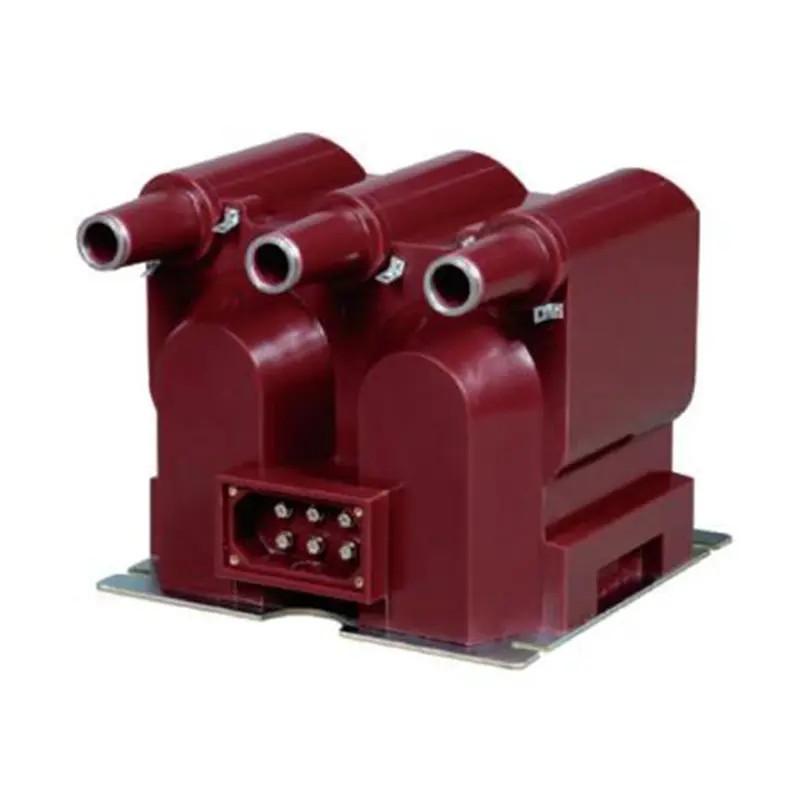

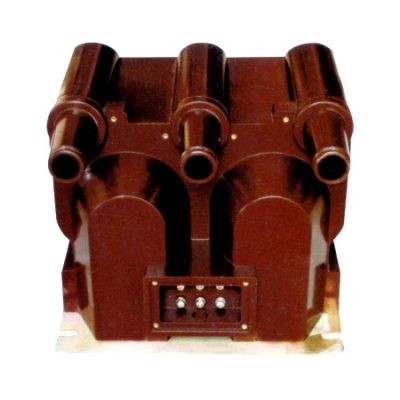

JSZV12-10R వోల్టేజ్ ట్రాన్స్‌ఫార్మర్

చైనాలో ప్రొఫెషనల్ తయారీదారుగా, Comewill మీకు అధిక నాణ్యత గల JSZV12-10R వోల్టేజ్ ట్రాన్స్‌ఫార్మర్‌ని అందించాలనుకుంటున్నారు. దాని నిర్మాణాత్మక అనుకూలతను దాటి, ట్రాన్స్‌ఫార్మర్ కార్యాచరణ భద్రత మరియు కొనసాగింపులో రాణిస్తుంది. దాని హాట్-స్వాప్ చేయదగిన ఫ్యూజ్ డిజైన్ ఒక ప్రత్యేక లక్షణం-దశల A, B మరియు C యొక్క ప్రాధమిక వైండింగ్‌లు షార్ట్-సర్క్యూట్ ప్రొటెక్షన్ ఫ్యూజ్‌లతో అనుసంధానించబడి ఉంటాయి, వీటిని సిస్టమ్ ఆపరేషన్‌కు అంతరాయం కలగకుండా సెకండరీ టెర్మినల్ ద్వారా భర్తీ చేయవచ్చు.

JSZV12-10R వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ అంటే ఏమిటి?

JSZV12-10R వివిధ ఆన్-సైట్ పరిస్థితులకు అనుగుణంగా రూపొందించబడింది. ఇది ప్రామాణిక త్రీ-ఫేజ్ "V" రకం వైరింగ్ కాన్ఫిగరేషన్‌కు మద్దతు ఇస్తుంది మరియు ఇన్‌స్టాలేషన్ మరియు సిస్టమ్ డిజైన్ కోసం సౌలభ్యాన్ని అందిస్తూ, సౌకర్యవంతంగా రెండు స్వతంత్ర సింగిల్-ఫేజ్ యూనిట్‌లుగా విడదీయవచ్చు.

కోర్ అప్లికేషన్లు మరియు లక్షణాలు

JSZV12-10R వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ 10kV ఇండోర్ పవర్ సిస్టమ్‌ల యొక్క కఠినమైన డిమాండ్‌లను తీర్చడానికి ఉద్దేశ్యంతో నిర్మించబడింది, కార్యాచరణ విశ్వసనీయతతో కొలత ఖచ్చితత్వాన్ని మిళితం చేస్తుంది.
1.ద్వంద్వ-సెకండరీ అవుట్‌పుట్ ఫంక్షనాలిటీ:
100V అవుట్‌పుట్: హై-ప్రెసిషన్ వోల్టేజ్ కొలత మరియు ఎనర్జీ మీటరింగ్ కోసం రూపొందించబడింది.
220V అవుట్‌పుట్: నియంత్రణ మెకానిజమ్‌లకు నమ్మకమైన సహాయక విద్యుత్ సరఫరాగా పనిచేస్తుంది, అదనపు పవర్ భాగాల అవసరాన్ని తగ్గిస్తుంది.
2.సుపీరియర్ ఇన్సులేషన్ మరియు మన్నిక:
అధిక-గ్రేడ్ ఎపోక్సీ రెసిన్‌తో పూర్తిగా సీలు చేయబడింది, అత్యుత్తమ తేమ నిరోధకత, ఇన్సులేషన్ బలం మరియు వృద్ధాప్యం నుండి రక్షణను అందిస్తుంది-క్లిష్టమైన లేదా అధిక తేమతో కూడిన ఇండోర్ పరిసరాలకు అనువైనది.
తక్కువ నష్టాలు మరియు స్థిరమైన పనితీరును నిర్ధారించడానికి అధిక-నాణ్యత కోల్డ్-రోల్డ్ సిలికాన్ స్టీల్ షీట్ కోర్లతో నిర్మించబడింది.
3. సమగ్ర భద్రతా రక్షణ:

అన్ని ప్రాథమిక వైండింగ్‌లపై అంతర్నిర్మిత ఫ్యూజులు బలమైన షార్ట్-సర్క్యూట్ రక్షణను అందిస్తాయి.
ఫ్యూజ్ రీప్లేస్‌మెంట్ చాలా సులభం మరియు సిస్టమ్ షట్‌డౌన్ అవసరం లేదు, గరిష్ట సమయ వ్యవధిని నిర్ధారిస్తుంది.

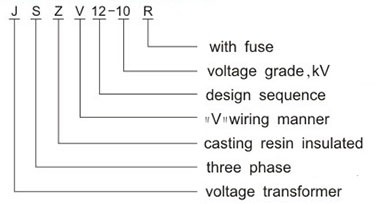

రకం హోదా

JSZV12-10R కోసం ఆపరేటింగ్ పరిస్థితులు

దీర్ఘకాలిక స్థిరత్వం మరియు విశ్వసనీయతను నిర్ధారించడానికి, JSZV12-10R వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ కింది పర్యావరణ పారామితులలో పనిచేసేలా రూపొందించబడింది. లోతైన తయారీ నైపుణ్యం కలిగిన ప్రొఫెషనల్ ఫ్యాక్టరీగా, Comewill ప్రామాణికం కాని పరిస్థితుల కోసం అనుకూలీకరించిన అనుసరణలను కూడా అందించగలదు.

ఉష్ణోగ్రత పరిధి: -5°C నుండి +40°C
ఎత్తు: ≤ 1000మీ (అధిక ఎత్తులో ఉన్న ఇన్‌స్టాలేషన్‌లకు అనుకూల పరిష్కారాలు అందుబాటులో ఉన్నాయి)
సాపేక్ష ఆర్ద్రత: ≤ 80%
పరిసర పర్యావరణం: తినివేయు వాయువులు, ఆవిరి, లేదా వాహక ధూళి (ఉదా., కార్బన్ లేదా మెటల్ పౌడర్) నుండి ఉచితం
వైబ్రేషన్ మరియు ఇంపాక్ట్: ఇన్‌స్టాలేషన్ సైట్ తప్పనిసరిగా బలమైన వైబ్రేషన్‌లు లేదా మెకానికల్ షాక్‌లు లేకుండా ఉండాలి.

సాంకేతిక డేటా

రూపం 1: కొలిచే వోల్టేజీల పరివర్తన యొక్క సాంకేతిక డేటా

రూపం2:సాంకేతిక దలావోల్టాగేట్రాన్స్ఫార్మర్ ఫోర్సర్క్యూట్ బ్రేకర్ ఆపరేటింగ్ పవర్

గమనికలు: సర్క్యూట్ బ్రేకర్ ఆపరేటింగ్ విద్యుత్ సరఫరా కోసం, తట్టుకునే వోల్టేజ్ 15% మించకూడదు

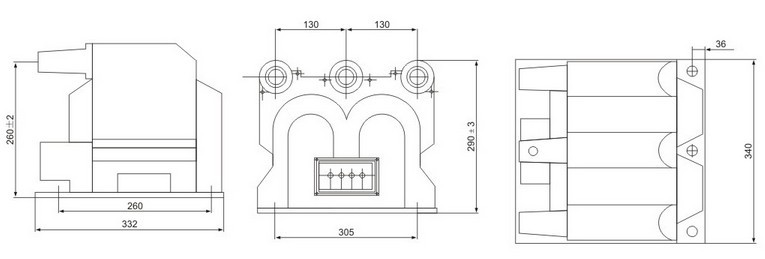

రూపురేఖలు మరియు కొలతలు

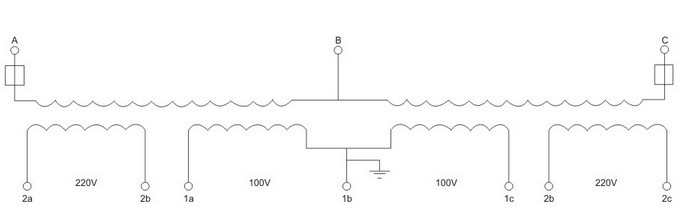

సూత్రం రేఖాచిత్రం
