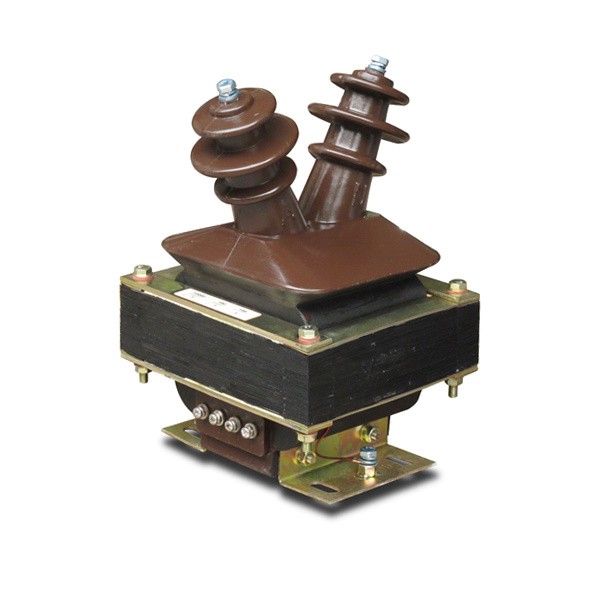

A వోల్టేజ్ ట్రాన్స్ఫార్మర్అధిక ప్రైమరీ వోల్టేజీని కొలత, మీటరింగ్, రక్షణ మరియు నియంత్రణకు అనువైన అనుపాత ద్వితీయ వోల్టేజ్కి తగ్గించడానికి ఉపయోగించే ముఖ్యమైన పరికరం-ట్రాన్స్ఫార్మర్ సాంకేతికత. ఎలక్ట్రికల్ నెట్వర్క్ల మధ్య శక్తి బదిలీ కోసం ఉద్దేశించిన పవర్ ట్రాన్స్ఫార్మర్ వలె కాకుండా, మీటర్లు, రిలేలు, పర్యవేక్షణ పరికరాలు మరియు నియంత్రణ వ్యవస్థలకు ఖచ్చితమైన సిగ్నల్ అందించడానికి పరికరం ట్రాన్స్ఫార్మర్ రూపొందించబడింది. సరైన ఎంపిక ప్రాథమిక-సిస్టమ్ వోల్టేజ్, సెకండరీ వోల్టేజ్, ఫ్రీక్వెన్సీ, ఖచ్చితత్వ అవసరాలు, భారం, ఇన్సులేషన్, దశ అమరిక, వైండింగ్ కాన్ఫిగరేషన్, ఇన్స్టాలేషన్ స్థానం, పర్యావరణ బహిర్గతం మరియు ఉద్దేశించిన రక్షణ లేదా కొలత పనితీరుపై ఆధారపడి ఉంటుంది. విద్యుదయస్కాంత, కెపాసిటివ్ మరియు ఎలక్ట్రానిక్ సాంకేతికతలు అనుపాత వోల్టేజ్ సంకేతాలను పొందేందుకు వివిధ విధానాలను అందిస్తాయి. ఇండోర్ మరియు అవుట్డోర్ డిజైన్లు వివిధ పర్యావరణ పరిస్థితులను కూడా పరిష్కరిస్తాయి. పూర్తి సాంకేతిక మూల్యాంకనం కాబట్టి విద్యుత్ పనితీరు, ఇన్సులేషన్, నిర్మాణం, ఉపకరణాలు, రక్షణ, సంస్థాపన మరియు నిర్వహణను ఒక సమన్వయ వ్యవస్థగా పరిగణించాలి.
విషయ సూచిక
నేరుగా విభాగానికి వెళ్లడానికి ఏదైనా అంశాన్ని క్లిక్ చేయండి.
- 1. పవర్ సిస్టమ్స్లో వోల్టేజ్ మెజర్మెంట్ ఎందుకు ముఖ్యమైనది?
- 2. ఇన్స్ట్రుమెంట్ వోల్టేజ్ ట్రాన్స్ఫార్మర్ ఎలా పని చేస్తుంది?
- 3. ప్రధాన రకాలు మరియు కాన్ఫిగరేషన్లు ఏమిటి?
- 4. ఖచ్చితత్వం మరియు భారం ఎంపికను ఎలా ప్రభావితం చేస్తాయి?
- 5. ఇన్సులేషన్ మరియు ఎలక్ట్రికల్ ఐసోలేషన్ ఎందుకు అవసరం?
- 6. రక్షణ మరియు కొలత అప్లికేషన్లు ఎలా విభిన్నంగా ఉంటాయి?
- 7. విద్యుదయస్కాంత మరియు కెపాసిటివ్ డిజైన్ల మధ్య తేడా ఏమిటి?
- 8. ఇండోర్ మరియు అవుట్డోర్ డిజైన్లు వేర్వేరు పరిస్థితులను ఎలా పరిష్కరిస్తాయి?
- 9. సింగిల్-ఫేజ్ మరియు త్రీ-ఫేజ్ అప్లికేషన్లు ఎలా విభిన్నంగా ఉంటాయి?
- 10. ఫ్యూజ్లు, సెకండరీ గ్రౌండింగ్ మరియు భద్రతను ఎలా పరిగణించాలి?
- 11. ఏ అప్లికేషన్లు ఇన్స్ట్రుమెంట్ వోల్టేజ్ మెజర్మెంట్ను ఉపయోగిస్తాయి?
- 12. ఏ సాధారణ ఎంపిక తప్పులను నివారించాలి?
- 13. ఒక ప్రొఫెషనల్ టెక్నికల్ స్పెసిఫికేషన్లో ఏమి ఉండాలి?
- 14. తరచుగా అడిగే ప్రశ్నలు
పవర్ సిస్టమ్స్లో వోల్టేజ్ మెజర్మెంట్ ఎందుకు ముఖ్యమైనది?
వోల్టేజ్ గురించి విశ్వసనీయ సమాచారం లేకుండా ఎలక్ట్రికల్ నెట్వర్క్లు సురక్షితంగా మరియు ఖచ్చితంగా నియంత్రించబడవు. ఆపరేటర్లు, రక్షణ రిలేలు, మీటర్లు, ఆటోమేషన్ వ్యవస్థలు మరియు పర్యవేక్షణ పరికరాలు అన్నీ ప్రాథమిక విద్యుత్ వలయం యొక్క స్థితిని సూచించే కొలత సంకేతాలపై ఆధారపడి ఉంటాయి.
సంప్రదాయ మీటర్లు లేదా తక్కువ-వోల్టేజ్ నియంత్రణ పరికరాలను మీడియం- లేదా హై-వోల్టేజ్ సర్క్యూట్కు నేరుగా కనెక్ట్ చేయడం అసాధ్యమైనది మరియు ప్రమాదకరమైనది. అధిక-వోల్టేజ్ సర్క్యూట్ మరియు సెకండరీ కొలిచే సర్క్యూట్ మధ్య విద్యుత్ విభజనను అందించేటప్పుడు ప్రాధమిక వోల్టేజ్ను సూచించే అనుపాత ద్వితీయ సిగ్నల్ను సృష్టించడం ద్వారా ఇన్స్ట్రుమెంట్ ట్రాన్స్ఫార్మర్లు ఈ సమస్యను పరిష్కరిస్తాయి.
ఈ విభజన అనేక ఆచరణాత్మక ప్రయోజనాలను కలిగి ఉంది. కొలత పరికరాలను ప్రాథమిక వ్యవస్థకు నేరుగా బహిర్గతం కాకుండా ప్రామాణిక ద్వితీయ వోల్టేజ్ చుట్టూ రూపొందించవచ్చు. రక్షణ రిలేలు నిర్వహించదగిన సిగ్నల్ను ప్రాసెస్ చేయగలవు. శక్తి మీటర్లు వారి కొలత విధులను నిర్వహించగలవు. ప్రాథమిక వోల్టేజ్ను నేరుగా కంట్రోల్ ప్యానెల్లోకి తీసుకురాకుండా ఆపరేటర్లు ఎలక్ట్రికల్ నెట్వర్క్ గురించి సమాచారాన్ని పొందవచ్చు.
మీటర్లు మరియు పర్యవేక్షణ పరికరాల కోసం అనుపాత వోల్టేజ్ సిగ్నల్ను అందిస్తుంది.
అసాధారణ సిస్టమ్ పరిస్థితులను అంచనా వేసే రక్షిత రిలేలకు వోల్టేజ్ సమాచారాన్ని అందిస్తుంది.
హై-వోల్టేజ్ ప్రైమరీ నెట్వర్క్ నుండి ద్వితీయ కొలత సర్క్యూట్ను వేరు చేస్తుంది.
ఆటోమేషన్, స్విచ్చింగ్ లాజిక్, సింక్రొనైజేషన్ మరియు ఇతర కంట్రోల్ ఫంక్షన్లకు మద్దతు ఇవ్వగల ఎలక్ట్రికల్ సిగ్నల్ను అందిస్తుంది.
విద్యుత్ పరిస్థితి నిరంతరం మారుతున్న వ్యవస్థలలో వోల్టేజ్ సమాచారం చాలా ముఖ్యమైనది. సబ్స్టేషన్లు, పారిశ్రామిక పంపిణీ వ్యవస్థలు, ట్రాన్స్ఫార్మర్ ఫీడర్లు, పునరుత్పాదక-శక్తి నెట్వర్క్లు మరియు కాంప్లెక్స్ యుటిలిటీ సిస్టమ్లు అన్నింటికీ సిస్టమ్ వోల్టేజ్ గురించి విశ్వసనీయ సమాచారం అవసరం.
కొలత కూడా ట్రబుల్షూటింగ్కు మద్దతు ఇస్తుంది. గమనించిన ద్వితీయ సంకేతం ఊహించని విధంగా మారినట్లయితే, ఇంజనీర్లు కారణం ప్రాథమిక వ్యవస్థ, పరికరం ట్రాన్స్ఫార్మర్, వైరింగ్, రక్షణ సర్క్యూట్ లేదా కొలత గొలుసులోని మరొక భాగానికి సంబంధించినదా అని పరిశోధించవచ్చు.
అందువల్ల విశ్వసనీయమైన కొలత గొలుసు సరిగ్గా ఎంచుకున్న పరికరం ట్రాన్స్ఫార్మర్తో ప్రారంభమవుతుంది. ఖచ్చితత్వం, ఇన్సులేషన్, కనెక్షన్ కాన్ఫిగరేషన్, ద్వితీయ భారం, పర్యావరణ పరిస్థితులు మరియు రక్షణ అవసరాలు అన్నీ కలిసి పరిగణించాలి.
ఇన్స్ట్రుమెంట్ వోల్టేజ్ ట్రాన్స్ఫార్మర్ ఎలా పని చేస్తుంది?
విద్యుదయస్కాంత పరికరం వోల్టేజ్ ట్రాన్స్ఫార్మర్ విద్యుదయస్కాంత ప్రేరణ ద్వారా పనిచేస్తుంది. ప్రాధమిక వైండింగ్ అధిక-వోల్టేజ్ సర్క్యూట్కు అనుసంధానించబడి ఉంది, అయితే ద్వితీయ వైండింగ్ కనెక్ట్ చేయబడిన కొలిచే లేదా రక్షణ పరికరాలకు అనుపాత తక్కువ వోల్టేజ్ను అందిస్తుంది.
ప్రాథమిక సంబంధం ప్రాథమిక మలుపులు మరియు ద్వితీయ మలుపుల నిష్పత్తి ద్వారా నిర్ణయించబడుతుంది. ప్రాధమిక వైండింగ్ శక్తివంతం అయినప్పుడు, కోర్లో అయస్కాంత ప్రవాహం ఏర్పడుతుంది. ఈ ఫ్లక్స్ ద్వితీయ వైండింగ్లో వోల్టేజ్ను ప్రేరేపిస్తుంది, ఇది ట్రాన్స్ఫార్మర్ రూపొందించిన ఆపరేటింగ్ పరిధిలోని ప్రాథమిక వోల్టేజ్కు అనులోమానుపాతంలో ఉంటుంది.
ప్రాథమిక వైండింగ్
ప్రాధమిక వైండింగ్ అధిక-వోల్టేజ్ సర్క్యూట్కు కలుపుతుంది. అందువల్ల దీని ఇన్సులేషన్ వ్యవస్థ ప్రాథమిక నెట్వర్క్తో అనుబంధించబడిన విద్యుత్ ఒత్తిడిని తట్టుకునేలా రూపొందించబడింది.
ఉత్పత్తి నిర్మాణంపై ఆధారపడి, ప్రాథమిక వైండింగ్ వేర్వేరు భౌతిక నిర్మాణాలను కలిగి ఉంటుంది. కొన్ని డిజైన్లు సాంప్రదాయిక వైండింగ్ అమరికను ఉపయోగిస్తాయి, మరికొందరు వైండింగ్ను ఎన్క్యాప్సులేటెడ్ ఇన్సులేషన్ స్ట్రక్చర్లో ఏకీకృతం చేస్తారు.
సెకండరీ వైండింగ్
ద్వితీయ వైండింగ్ మీటర్లు, రిలేలు మరియు ఇతర పరికరాలకు తగ్గిన వోల్టేజ్ సిగ్నల్ను అందిస్తుంది. దీని అవుట్పుట్ పేర్కొన్న విద్యుత్ పరిస్థితులలో ప్రాథమిక వోల్టేజ్కు అనులోమానుపాతంలో ఉండేలా రూపొందించబడింది.
అయస్కాంత కోర్
కోర్ విద్యుదయస్కాంత ప్రేరణకు అవసరమైన అయస్కాంత మార్గాన్ని అందిస్తుంది. కోర్ నిర్మాణం మరియు అయస్కాంత లక్షణాలు ఖచ్చితత్వం, ఉత్తేజిత ప్రవర్తన, నష్టాలు మరియు స్థిరమైన ద్వితీయ సంకేతాన్ని అందించే ట్రాన్స్ఫార్మర్ సామర్థ్యాన్ని ప్రభావితం చేస్తాయి.
ఇన్సులేషన్ వ్యవస్థ
ఇన్సులేషన్ వ్యవస్థ అధిక-వోల్టేజ్ ప్రైమరీ వైండింగ్ను సెకండరీ వైండింగ్, ఎన్క్లోజర్ మరియు పరిసర నిర్మాణం నుండి వేరు చేస్తుంది. ఉత్పత్తి రూపకల్పనపై ఆధారపడి, ఇది డ్రై ఇన్సులేషన్, ఎపోక్సీ-రెసిన్ కాస్టింగ్, ఆయిల్ ఇన్సులేషన్, గ్యాస్ ఇన్సులేషన్ లేదా ఇతర విద్యుద్వాహక ఏర్పాట్లను కలిగి ఉంటుంది.
| భాగం | ప్రాథమిక విధి | కీ డిజైన్ పరిశీలన |
|---|---|---|
| ప్రాథమిక వైండింగ్ | హై-వోల్టేజ్ సర్క్యూట్కు కనెక్ట్ అవుతుంది | ప్రాథమిక వోల్టేజ్ మరియు ఇన్సులేషన్ అవసరాలు |
| సెకండరీ వైండింగ్ | తగ్గిన కొలత సిగ్నల్ను అందిస్తుంది | సెకండరీ వోల్టేజ్, ఖచ్చితత్వం, భారం |
| అయస్కాంత కోర్ | అయస్కాంత మార్గాన్ని అందిస్తుంది | ప్రధాన పదార్థం మరియు ఉత్తేజిత లక్షణాలు |
| ఇన్సులేషన్ వ్యవస్థ | విద్యుత్ విభజనను నిర్వహిస్తుంది | వోల్టేజ్ ఒత్తిడి, పర్యావరణం, యాంత్రిక స్థిరత్వం |
| ఎన్క్లోజర్ లేదా హౌసింగ్ | యాంత్రిక మరియు పర్యావరణ రక్షణను అందిస్తుంది | సంస్థాపన స్థానం మరియు ఎక్స్పోజర్ పరిస్థితులు |
ద్వితీయ సిగ్నల్ నాణ్యత
ఒక ఉపయోగకరమైన ద్వితీయ సంకేతం తప్పనిసరిగా ప్రాథమిక వోల్టేజ్ని సూచించాలి, అయితే కనెక్ట్ చేయబడిన పరికరాలు దాని పేర్కొన్న లోడ్ను తీసుకుంటాయి. కొలత సర్క్యూట్ సెకండరీపై అధిక భారాన్ని పెడితే, వోల్టేజ్ నిష్పత్తి మరియు ఖచ్చితత్వం ప్రభావితం కావచ్చు.
అందుకే ట్రాన్స్ఫార్మర్, వైరింగ్, టెర్మినల్స్, మీటర్లు, రిలేలు మరియు ఇతర ద్వితీయ పరికరాలను ఒక సర్క్యూట్గా అంచనా వేయాలి.
పని సూత్రం భావనలో సరళంగా ఉండవచ్చు, కానీ నిజమైన ఆపరేటింగ్ పరిస్థితుల్లో స్థిరమైన ఖచ్చితత్వాన్ని సాధించడానికి కోర్, వైండింగ్లు, ఇన్సులేషన్, కనెక్షన్లు మరియు మెకానికల్ నిర్మాణం యొక్క జాగ్రత్తగా రూపకల్పన అవసరం.
ప్రధాన రకాలు మరియు కాన్ఫిగరేషన్లు ఏమిటి?
ఇన్స్ట్రుమెంట్ వోల్టేజ్ ట్రాన్స్ఫార్మర్లను ఇన్స్టాలేషన్, ఫేజ్ అమరిక, వైండింగ్ కాన్ఫిగరేషన్, ఇన్సులేషన్ టెక్నాలజీ మరియు ఆపరేటింగ్ సూత్రం ప్రకారం వర్గీకరించవచ్చు. సిస్టమ్ అవసరాలకు అనుగుణంగా ఎంపికను తగ్గించడంలో ఈ వర్గాలు ఇంజనీర్లకు సహాయపడతాయి.
ఇండోర్ కాన్ఫిగరేషన్లు
ఇండోర్ యూనిట్లు స్విచ్ గేర్, సబ్ స్టేషన్లు, ఎలక్ట్రికల్ రూమ్లు లేదా ఇతర రక్షిత పరిసరాలలో ఇన్స్టాలేషన్ కోసం ఉద్దేశించబడ్డాయి. నియంత్రిత ఇండోర్ వాతావరణం చుట్టూ వాటి ఆవరణ మరియు ఇన్సులేషన్ డిజైన్ను ఆప్టిమైజ్ చేయవచ్చు.
ఎపోక్సీ-రెసిన్ తారాగణం నమూనాలు కాంపాక్ట్ ఇండోర్ మీడియం-వోల్టేజ్ అప్లికేషన్లలో సాధారణం, ఎందుకంటే ఘన ఇన్సులేషన్ భౌతిక అసెంబ్లీని సాపేక్షంగా కాంపాక్ట్గా ఉంచేటప్పుడు మూసివున్న నిర్మాణాన్ని సృష్టించగలదు.
అవుట్డోర్ కాన్ఫిగరేషన్లు
అవుట్డోర్ యూనిట్లు వర్షం, తేమ, ఉష్ణోగ్రత మార్పులు, సూర్యకాంతి, దుమ్ము, కాలుష్యం మరియు ఇతర పర్యావరణ పరిస్థితులకు ప్రత్యక్షంగా బహిర్గతమవుతాయి. వారి గృహ మరియు ఇన్సులేషన్ అమరిక కాబట్టి బహిరంగ సేవను పరిష్కరించాల్సిన అవసరం ఉంది.
సింగిల్-ఫేజ్ కాన్ఫిగరేషన్లు
ప్రతి దశను విడిగా కొలుస్తారు లేదా అప్లికేషన్కు నిర్దిష్ట దశ-నుండి-భూమి లేదా దశ-నుండి-దశ కొలత అమరిక అవసరమయ్యే చోట సింగిల్-ఫేజ్ డిజైన్లు సాధారణంగా ఉపయోగించబడతాయి.
మూడు-దశల ఆకృతీకరణలు
మూడు-దశల ఏర్పాట్లు మూడు-దశల విద్యుత్ నెట్వర్క్ల కోసం సమన్వయ వోల్టేజ్ కొలతను అందించగలవు. ఖచ్చితమైన కనెక్షన్ సిస్టమ్ న్యూట్రల్ కాన్ఫిగరేషన్ మరియు రక్షణ లేదా మీటరింగ్ ఫంక్షన్పై ఆధారపడి ఉంటుంది.
రెండు వైండింగ్ మరియు మూడు వైండింగ్ కాన్ఫిగరేషన్లు
రెండు వైండింగ్ డిజైన్లో ఒక ప్రాథమిక మరియు ఒక ద్వితీయ వైండింగ్ ఉంటుంది. త్రీ-వైండింగ్ డిజైన్ ఎలక్ట్రికల్ స్కీమ్పై ఆధారపడి ప్రత్యేక రక్షణ లేదా గ్రౌండింగ్-సంబంధిత ఫంక్షన్కు మద్దతు ఇచ్చే సహాయక ద్వితీయ వైండింగ్ను జోడిస్తుంది.
పొడి-రకం మరియు తారాగణం-రెసిన్ వ్యవస్థలు
పొడి-రకం వ్యవస్థలు ద్రవ విద్యుద్వాహకము లేకుండా ఘన లేదా పొడి ఇన్సులేషన్ను ఉపయోగిస్తాయి. ఎపాక్సీ-రెసిన్ తారాగణం నిర్మాణం ఎంచుకున్న భాగాలను పూర్తిగా కలుపుతుంది, తేమ మరియు కాలుష్యానికి యాంత్రిక స్థిరత్వం మరియు నిరోధకతను అందిస్తుంది.
చమురు-మునిగిన నమూనాలు
ఆయిల్-ఇమ్మర్జ్డ్ కాన్ఫిగరేషన్లు విద్యుద్వాహక మరియు ఉష్ణ వ్యవస్థలో భాగంగా ఇన్సులేటింగ్ నూనెను ఉపయోగిస్తాయి. ఈ డిజైన్లకు తగిన ట్యాంక్ నిర్మాణం, సీలింగ్, చమురు నిర్వహణ మరియు నిర్వహణ విధానాలు అవసరం.
గాలితో కూడిన లేదా గ్యాస్-ఇన్సులేటెడ్ కాన్ఫిగరేషన్లు
పరివేష్టిత విద్యుద్వాహక వ్యవస్థలు తగిన చోట గ్యాస్-ఇన్సులేటెడ్ డిజైన్లను ఉపయోగించవచ్చు. వారి ఎంపికలో ఎన్క్లోజర్ సీలింగ్, గ్యాస్ ప్రాపర్టీస్, ప్రెజర్ మేనేజ్మెంట్, సర్వీస్ ప్రొసీజర్స్ మరియు పర్యావరణ అవసరాలను పరిగణనలోకి తీసుకోవాలి.
కెపాసిటివ్ మరియు ఎలక్ట్రానిక్ టెక్నాలజీస్
ప్రతి వోల్టేజ్ కొలత వ్యవస్థ సంప్రదాయ విద్యుదయస్కాంత ట్రాన్స్ఫార్మర్పై ఆధారపడదు. కెపాసిటివ్ వోల్టేజ్ ట్రాన్స్ఫార్మర్లు విద్యుదయస్కాంత విభాగంతో కలిపి కెపాసిటివ్ డివైడర్ను ఉపయోగిస్తాయి, అయితే ఎలక్ట్రానిక్ వోల్టేజ్ సెన్సార్లు అనుపాత విద్యుత్ ఉత్పత్తిని ఉత్పత్తి చేయడానికి సెన్సింగ్ మరియు సిగ్నల్-కన్వర్షన్ పద్ధతులను ఉపయోగిస్తాయి.
| వర్గీకరణ | సాధారణ ఎంపికలు | ఎంపిక దృష్టి |
|---|---|---|
| సంస్థాపన | ఇండోర్, అవుట్డోర్ | ఎన్విరాన్మెంటల్ ఎక్స్పోజర్ మరియు ఎన్క్లోజర్ డిజైన్ |
| దశ | సింగిల్-ఫేజ్, త్రీ-ఫేజ్ | నెట్వర్క్ కాన్ఫిగరేషన్ మరియు కొలత పథకం |
| వైండింగ్ | రెండు వైండింగ్, మూడు వైండింగ్ | మీటరింగ్, రక్షణ, సహాయక విధులు |
| ఇన్సులేషన్ | పొడి, తారాగణం-రెసిన్, చమురు, వాయువు | వోల్టేజ్ తరగతి, పర్యావరణం, నిర్వహణ |
| పని సూత్రం | విద్యుదయస్కాంత, కెపాసిటివ్, ఎలక్ట్రానిక్ | వోల్టేజ్ స్థాయి, ఖచ్చితత్వం, సిస్టమ్ ఆర్కిటెక్చర్ |
ఎంపిక కేవలం ఉత్పత్తి వర్గంతో కాకుండా అప్లికేషన్ మరియు నెట్వర్క్ అవసరాలతో ప్రారంభం కావాలి. విభిన్న సంస్థాపన మరియు నిర్వహణ లక్షణాలను అందించేటప్పుడు వేర్వేరు కాన్ఫిగరేషన్లు ఒకే విధమైన కొలత ఫంక్షన్లను సంతృప్తిపరుస్తాయి.
ఖచ్చితత్వం మరియు భారం ఎంపికను ఎలా ప్రభావితం చేస్తాయి?
ఖచ్చితత్వం అనేది అత్యంత ముఖ్యమైన సాంకేతిక పరిగణనలలో ఒకటి ఎందుకంటే ద్వితీయ సంకేతం శక్తి కొలత, సిస్టమ్ పర్యవేక్షణ, రక్షణ, నియంత్రణ లేదా ఒకే సమయంలో అనేక విధుల కోసం ఉపయోగించబడుతుంది.
ఖచ్చితత్వం తరగతి
ఖచ్చితత్వ తరగతి నిర్వచించిన పరిస్థితులలో అనుమతించదగిన కొలత లోపాన్ని వివరిస్తుంది. వేర్వేరు అప్లికేషన్లు వేర్వేరు ఖచ్చితత్వ అవసరాలను కలిగి ఉండవచ్చు.
మీటరింగ్ కోసం ఉపయోగించే కొలత సర్క్యూట్లకు ట్రాన్స్ఫార్మర్ ప్రాథమికంగా రక్షణ సంకేతాన్ని అందించే అప్లికేషన్ల కంటే కఠినమైన ఖచ్చితత్వం అవసరం. కాబట్టి సరైన తరగతి సెకండరీ సర్క్యూట్ ఏమి సాధించాలి అనే దానిపై ఆధారపడి ఉంటుంది.
రేట్ చేయబడిన భారం
బర్డెన్ సెకండరీ వైండింగ్కు కనెక్ట్ చేయబడిన లోడ్ను సూచిస్తుంది. ఇందులో మీటర్లు, రిలే ఇన్పుట్లు, ట్రాన్స్డ్యూసర్లు, వైరింగ్, టెర్మినల్ బ్లాక్లు మరియు ఇతర కనెక్ట్ చేయబడిన పరికరాలు ఉన్నాయి.
సెకండరీ సర్క్యూట్ యొక్క వాస్తవ భారం ట్రాన్స్ఫార్మర్ పేర్కొన్న పరిస్థితుల నుండి గణనీయంగా భిన్నంగా ఉంటే, ఖచ్చితత్వం మరియు అవుట్పుట్ ప్రవర్తన మారవచ్చు.
నిష్పత్తి ఖచ్చితత్వం
పరివర్తన నిష్పత్తి పేర్కొన్న టాలరెన్స్లోనే ఉండాలి. ఉద్దేశించిన నిష్పత్తి మరియు వాస్తవ నిష్పత్తి మధ్య అసమతుల్యత కొలత విలువలు మరియు రక్షణ నిర్ణయాలు రెండింటినీ ప్రభావితం చేస్తుంది.
దశ స్థానభ్రంశం
శక్తి గణనలతో కూడిన కొలత వ్యవస్థలలో, దశ సంబంధాలు ముఖ్యమైనవి. దశ స్థానభ్రంశంలో చిన్న లోపాలు వోల్టేజ్ మరియు ప్రస్తుత సంకేతాల నుండి పొందిన గణనల ఖచ్చితత్వాన్ని ప్రభావితం చేస్తాయి.
| పరామితి | ఇది ఏమి వివరిస్తుంది | వై ఇట్ మేటర్స్ |
|---|---|---|
| ఖచ్చితత్వం తరగతి | నిర్వచించిన పరిస్థితుల్లో కొలత ఖచ్చితత్వం | మీటరింగ్ లేదా రక్షణ కోసం అనుకూలతను నిర్ణయిస్తుంది |
| రేట్ చేయబడిన భారం | సెకండరీ సర్క్యూట్ లోడ్ | ద్వితీయ వోల్టేజ్ మరియు ఖచ్చితత్వాన్ని ప్రభావితం చేస్తుంది |
| పరివర్తన నిష్పత్తి | ప్రైమరీ-టు-సెకండరీ వోల్టేజ్ సంబంధం | కొలత ప్రాథమిక వ్యవస్థను సరిగ్గా సూచిస్తుందని నిర్ధారిస్తుంది |
| దశ స్థానభ్రంశం | ప్రాథమిక మరియు ద్వితీయ వోల్టేజ్ మధ్య కోణీయ సంబంధం | శక్తి మరియు రక్షణ గణనలను ప్రభావితం చేయవచ్చు |
రక్షణ అవసరాలకు వ్యతిరేకంగా మీటరింగ్
కొలత-ఆధారిత అనువర్తనాలు సాధారణంగా సంబంధిత ఆపరేటింగ్ పరిధిలో ఖచ్చితమైన అనుపాత అవుట్పుట్ను నిర్వహించడంపై దృష్టి పెడతాయి. రక్షణ-ఆధారిత అనువర్తనాలు అసాధారణ సిస్టమ్ పరిస్థితులలో ట్రాన్స్ఫార్మర్ యొక్క ప్రవర్తన మరియు రిలే ఆపరేషన్కు మద్దతు ఇచ్చే ద్వితీయ సిగ్నల్ సామర్థ్యంపై ఎక్కువ ప్రాధాన్యతనిస్తాయి.
ఈ వ్యత్యాసం సాంకేతిక వివరణలో ప్రతిబింబించాలి. నామమాత్రపు వోల్టేజ్ ప్రకారం మాత్రమే ఎంపిక చేయబడిన ఉత్పత్తి దాని ఖచ్చితత్వం మరియు భారం లక్షణాలు కనెక్ట్ చేయబడిన సర్క్యూట్తో సరిపోలకపోతే సరిపోదు.
ఇన్సులేషన్ మరియు ఎలక్ట్రికల్ ఐసోలేషన్ ఎందుకు అవసరం?
ఇన్స్ట్రుమెంట్ వోల్టేజ్ ట్రాన్స్ఫార్మర్లను ఉపయోగించేందుకు ప్రధాన కారణాలలో విద్యుత్ ఐసోలేషన్ ఒకటి. ప్రాథమిక సర్క్యూట్ సంప్రదాయ కొలత మరియు నియంత్రణ పరికరాల యొక్క సురక్షితమైన ఆపరేటింగ్ పరిధి కంటే చాలా ఎక్కువ వోల్టేజ్ వద్ద పనిచేయగలదు, కాబట్టి ఇన్సులేషన్ వ్యవస్థ తప్పనిసరిగా ప్రాథమిక మరియు ద్వితీయ సర్క్యూట్ల మధ్య నమ్మకమైన విభజనను సృష్టించాలి.
ప్రైమరీ-టు-సెకండరీ ఐసోలేషన్
రేట్ చేయబడిన ప్రైమరీ వోల్టేజ్ మరియు నిర్వచించబడిన తాత్కాలిక పరిస్థితులతో అనుబంధించబడిన విద్యుత్ ఒత్తిడిని ఇన్సులేషన్ వ్యవస్థ తట్టుకోవాలి. డిజైన్లో ఇన్సులేషన్ పదార్థాలు, క్రీపేజ్ దూరాలు, క్లియరెన్స్లు, వైండింగ్ అమరిక, ఎన్క్యాప్సులేషన్, టెర్మినల్స్ మరియు ఎన్క్లోజర్ జ్యామితి ఉన్నాయి.
ఘన ఇన్సులేషన్
తారాగణం-రెసిన్ డిజైన్లు వైండింగ్లు మరియు ఇతర ఎలక్ట్రికల్ భాగాలను కప్పి ఉంచగలవు. అంతర్గత ఇన్సులేషన్ ఉపరితలాలను తేమ లేదా కాలుష్యానికి ప్రత్యక్షంగా బహిర్గతం చేయడాన్ని తగ్గించేటప్పుడు ఈ విధానం కాంపాక్ట్ మరియు యాంత్రికంగా స్థిరమైన నిర్మాణాన్ని అందిస్తుంది.
చమురు ఇన్సులేషన్
చమురు విద్యుద్వాహక ఇన్సులేషన్ మరియు ఉష్ణ-బదిలీ లక్షణాలు రెండింటినీ అందిస్తుంది. చమురుతో నిండిన డిజైన్లకు ఉద్దేశించిన అంతర్గత వాతావరణాన్ని నిర్వహించడానికి తగిన నియంత్రణ మరియు సీలింగ్ అవసరం.
గ్యాస్ ఇన్సులేషన్
గ్యాస్-ఇన్సులేటెడ్ అసెంబ్లీలు మూసివున్న విద్యుద్వాహక మాధ్యమాన్ని ఉపయోగిస్తాయి. ఎన్క్లోజర్ తప్పనిసరిగా దాని సమగ్రతను కాపాడుకోవాలి మరియు సేవా విధానాలు తప్పనిసరిగా విద్యుద్వాహక మాధ్యమం మరియు పరికరాల ఒత్తిడి లేదా సీలింగ్ అమరికను పరిగణనలోకి తీసుకోవాలి.
క్రీపేజ్ మరియు క్లియరెన్స్
క్లియరెన్స్ అనేది వాహక భాగాల మధ్య గాలి ద్వారా అతి తక్కువ దూరాన్ని సూచిస్తుంది, అయితే క్రీపేజ్ ఇన్సులేటింగ్ ఉపరితలం వెంట ఉన్న దూరానికి సంబంధించినది. మీడియం మరియు అధిక-వోల్టేజ్ పరికరాల రూపకల్పనలో రెండూ ముఖ్యమైనవి.
పర్యావరణ కాలుష్యం క్రీపేజ్ దూరం యొక్క ప్రాముఖ్యతను పెంచుతుంది ఎందుకంటే ఇన్సులేటింగ్ ఉపరితలంపై కాలుష్యం లీకేజ్ కరెంట్ కోసం ఒక మార్గాన్ని సృష్టించగలదు.
ఇన్సులేషన్ విచ్ఛిన్నం లేకుండా పేర్కొన్న విద్యుత్ ఒత్తిడిని తట్టుకోవాలి.
ఇన్సులేషన్ వ్యవస్థ ఆశించిన తేమ, కాలుష్యం మరియు ఉష్ణోగ్రత పరిస్థితులలో దాని పనితీరును నిర్వహించాలి.
రవాణా, సంస్థాపన మరియు సాధారణ ఆపరేషన్ సమయంలో వైండింగ్లు మరియు ఇన్సులేషన్ స్థిరంగా ఉండాలి.
తక్కువ-వోల్టేజ్ కొలత సర్క్యూట్ ప్రాథమిక నెట్వర్క్ నుండి సరిగ్గా వేరు చేయబడాలి.
అందువల్ల ఇన్సులేషన్ అనేది ఒకే పదార్థం ఎంపిక కాదు. ఇది జ్యామితి, పదార్థాలు, తయారీ నాణ్యత, పర్యావరణ బహిర్గతం మరియు విద్యుత్ సమన్వయంతో కూడిన పూర్తి ఇంజనీరింగ్ వ్యవస్థ.
కొనుగోలుదారుల కోసం, దీని అర్థం ఇన్సులేషన్ వివరణ నిర్దిష్టంగా ఉండాలి. పొడి రకం, కాస్ట్ రెసిన్, ఆయిల్ ఇమ్మర్జ్డ్ లేదా గ్యాస్ ఇన్సులేట్ వంటి నిబంధనలు ప్రారంభ బిందువును అందిస్తాయి, అయితే సాంకేతిక వివరణ ఉద్దేశించిన వోల్టేజ్ తరగతి మరియు ఇన్స్టాలేషన్ పరిస్థితులను కూడా వివరించాలి.
రక్షణ మరియు కొలత అప్లికేషన్లు ఎలా విభిన్నంగా ఉంటాయి?
అదే ప్రైమరీ వోల్టేజ్ సర్క్యూట్ కొలత మరియు రక్షణ వ్యవస్థలకు సంకేతాలను అందించవచ్చు, అయితే ఈ రెండు ఫంక్షన్ల అవసరాలు ఒకేలా ఉండవు.
కొలత అప్లికేషన్లు
కొలత వ్యవస్థలకు స్థిరమైన అనుపాత వోల్టేజ్ అవసరం, తద్వారా మీటర్లు మరియు పర్యవేక్షణ పరికరాలు ప్రాథమిక వ్యవస్థను ఖచ్చితంగా సూచిస్తాయి. కాబట్టి సాధారణ ఆపరేటింగ్ పరిధిలో ఖచ్చితత్వం చాలా ముఖ్యం.
అప్లికేషన్లలో వోల్టేజ్ మీటర్లు, శక్తి మీటర్లు, పవర్-నాణ్యత పరికరాలు, పర్యవేక్షక వ్యవస్థలు మరియు ఇతర పర్యవేక్షణ పరికరాలు ఉంటాయి.
రక్షణ అప్లికేషన్లు
రక్షణ రిలేలు అసాధారణ పరిస్థితులను గుర్తించడానికి విద్యుత్ సంకేతాలను ఉపయోగిస్తాయి. వోల్టేజ్ సమాచారం నెట్వర్క్ ఆర్కిటెక్చర్పై ఆధారపడి అండర్ వోల్టేజ్, ఓవర్ వోల్టేజ్, డైరెక్షనల్, డిస్టెన్స్, సింక్రొనైజింగ్ లేదా ఇతర ప్రొటెక్షన్ ఫంక్షన్లకు దోహదపడవచ్చు.
రక్షణ పథకానికి సంబంధించిన పరిస్థితులలో ట్రాన్స్ఫార్మర్ తగిన సిగ్నల్ను అందించాలి.
సంయుక్త అప్లికేషన్లు
కొన్ని సిస్టమ్లు వేర్వేరు ఫంక్షన్ల కోసం ప్రత్యేక ద్వితీయ వైండింగ్లను ఉపయోగిస్తాయి. ఒక వైండింగ్ కొలతకు మద్దతు ఇస్తుంది, మరొకటి రక్షణకు కేటాయించబడుతుంది.
ఈ అమరిక వివిధ సర్క్యూట్ల అవసరాలను వేరుచేయడానికి మరియు కొలత లోడ్లు మరియు రక్షణ ఇన్పుట్ల మధ్య పరస్పర చర్యను తగ్గించడంలో సహాయపడుతుంది.
| అప్లికేషన్ | సాధారణ సెకండరీ ఫంక్షన్ | ప్రధాన డిజైన్ ప్రాధాన్యత |
|---|---|---|
| వోల్టేజ్ మీటరింగ్ | ఖచ్చితమైన అనుపాత వోల్టేజ్ | నిర్దిష్ట ఖచ్చితత్వం మరియు భారం |
| శక్తి కొలత | విద్యుత్ లెక్కల కోసం వోల్టేజ్ సిగ్నల్ | నిష్పత్తి ఖచ్చితత్వం మరియు దశ పనితీరు |
| రిలే రక్షణ | తప్పు తర్కం కోసం వోల్టేజ్ ఇన్పుట్ | రక్షణ పనితీరు మరియు తగిన ద్వితీయ ప్రవర్తన |
| నియంత్రణ వ్యవస్థలు | వోల్టేజ్ ఫీడ్బ్యాక్ లేదా సింక్రొనైజేషన్ | స్థిరమైన మరియు సరిగ్గా స్కేల్ చేయబడిన సిగ్నల్ |
| మానిటరింగ్ | సిస్టమ్ స్థితి డేటా | విశ్వసనీయ సిగ్నల్ నాణ్యత మరియు ఏకీకరణ |
సహాయక ద్వితీయ వైండింగ్లు
మూడు-వైండింగ్ ఉత్పత్తులు ప్రత్యేక అనువర్తనాల కోసం అదనపు ద్వితీయ అవుట్పుట్ను అందించగలవు. ఖచ్చితమైన ప్రయోజనం సిస్టమ్ కాన్ఫిగరేషన్ మరియు రక్షణ పథకంపై ఆధారపడి ఉంటుంది.
సాంకేతిక డ్రాయింగ్లు విలువైనవి కావడానికి ఇది ఒక కారణం. ఉత్పత్తి బహుళ అవుట్పుట్లను కలిగి ఉన్న సాధారణ ప్రకటన కంటే పూర్తి వైండింగ్ రేఖాచిత్రం మరింత ఉపయోగకరమైన సమాచారాన్ని వెల్లడిస్తుంది.
సెకండరీ సర్క్యూట్ డిజైన్
కనెక్ట్ చేయబడిన సర్క్యూట్ పూర్తిగా పరిగణించబడాలి. పొడవైన కేబుల్ పరుగులు, టెర్మినల్ బ్లాక్లు, మీటర్లు, రిలేలు, ట్రాన్స్డ్యూసర్లు మరియు ఇతర పరికరాలు అన్నీ వాస్తవ ద్వితీయ భారం మరియు సిగ్నల్ ప్రవర్తనకు దోహదం చేస్తాయి.
విద్యుదయస్కాంత మరియు కెపాసిటివ్ డిజైన్ల మధ్య తేడా ఏమిటి?
వేర్వేరు వోల్టేజ్-కొలత సాంకేతికతలు ఒకే ప్రాథమిక సమస్యను వివిధ మార్గాల్లో పరిష్కరిస్తాయి. వారి ఆపరేటింగ్ సూత్రాలను అర్థం చేసుకోవడం ఇంజనీర్లకు పరికరాలను నెట్వర్క్ మరియు అప్లికేషన్కు సరిపోల్చడంలో సహాయపడుతుంది.
విద్యుదయస్కాంత సాంకేతికత
సాంప్రదాయిక విద్యుదయస్కాంత రూపకల్పన అయస్కాంత కోర్ ద్వారా జతచేయబడిన ప్రాధమిక మరియు ద్వితీయ వైండింగ్లను ఉపయోగిస్తుంది. ఇది సుపరిచితం, బాగా స్థిరపడింది మరియు అనేక మీడియం-వోల్టేజ్ కొలత మరియు రక్షణ అనువర్తనాలకు అనుకూలంగా ఉంటుంది.
దీని ఎంపికలో ప్రైమరీ వోల్టేజ్, సెకండరీ వోల్టేజ్, ఫ్రీక్వెన్సీ, ఖచ్చితత్వం, భారం, ఇన్సులేషన్ మరియు వైండింగ్ కాన్ఫిగరేషన్ ఉంటాయి.
కెపాసిటివ్ వోల్టేజ్ ట్రాన్స్ఫార్మర్ టెక్నాలజీ
విద్యుదయస్కాంత ట్రాన్స్ఫార్మర్ విభాగం సిగ్నల్ను ప్రాసెస్ చేసే ముందు ప్రాథమిక వోల్టేజ్ను తగ్గించడానికి కెపాసిటివ్ వోల్టేజ్ ట్రాన్స్ఫార్మర్ కెపాసిటివ్ డివైడర్ను ఉపయోగిస్తుంది. ఈ నిర్మాణం అధిక వోల్టేజ్ స్థాయిలలో ఉపయోగకరంగా ఉంటుంది మరియు దాని నిర్మాణంపై ఆధారపడి కొన్ని కమ్యూనికేషన్-సంబంధిత అనువర్తనాలకు కూడా మద్దతు ఇస్తుంది.
కెపాసిటివ్ భాగాలు మొత్తం వోల్టేజ్ డివిజన్ నెట్వర్క్లో భాగంగా ఉంటాయి, కాబట్టి ఇన్సులేషన్, ఫ్రీక్వెన్సీ ప్రవర్తన, పరిహారం మరియు సిస్టమ్ కనెక్షన్ను జాగ్రత్తగా పరిగణించాలి.
ఎలక్ట్రానిక్ వోల్టేజ్ సెన్సింగ్
ఎలక్ట్రానిక్ వోల్టేజ్ ట్రాన్స్ఫార్మర్లు లేదా సెన్సార్లు అనుపాత అవుట్పుట్ను ఉత్పత్తి చేయడానికి సెన్సింగ్ ఎలిమెంట్స్ మరియు ఎలక్ట్రానిక్ కన్వర్టర్లను ఉపయోగించవచ్చు. ఈ సాంకేతికతలు కాంపాక్ట్ సిస్టమ్ ఆర్కిటెక్చర్లకు మరియు డిజిటల్ రక్షణ లేదా పర్యవేక్షణ వ్యవస్థలతో ఏకీకరణకు మద్దతునిస్తాయి.
అవుట్పుట్ ఇంటర్ఫేస్, పవర్ అవసరాలు, సిగ్నల్ ప్రోటోకాల్, ఖచ్చితత్వం, పర్యావరణ పరిమితులు మరియు దిగువ సిస్టమ్తో అనుకూలత స్పష్టంగా పేర్కొనబడాలి.
| సాంకేతికత | ప్రాథమిక సూత్రం | సాధారణ ఎంపిక పరిశీలన |
|---|---|---|
| విద్యుదయస్కాంత | అయస్కాంత కలయికతో ప్రాథమిక మరియు ద్వితీయ వైండింగ్లు | నిష్పత్తి, ఖచ్చితత్వం, భారం, ఇన్సులేషన్, కోర్ డిజైన్ |
| కెపాసిటివ్ | ట్రాన్స్ఫార్మర్ మార్పిడితో కెపాసిటివ్ వోల్టేజ్ డివిజన్ | వోల్టేజ్ క్లాస్, ఫ్రీక్వెన్సీ ప్రవర్తన, పరిహారం, సిస్టమ్ ఇంటిగ్రేషన్ |
| ఎలక్ట్రానిక్ | సెన్సార్ మరియు ఎలక్ట్రానిక్ సిగ్నల్ మార్పిడి | అవుట్పుట్ రకం, ఎలక్ట్రానిక్స్, కమ్యూనికేషన్, ఖచ్చితత్వం, పర్యావరణ పరిమితులు |
సాంకేతికత ఎంపిక ఎందుకు ముఖ్యమైనది
సరైన సాంకేతికత సాధారణ ప్రాధాన్యతపై కాకుండా నెట్వర్క్పై ఆధారపడి ఉంటుంది. ఒక కాంపాక్ట్ ఇండోర్ మీడియం-వోల్టేజ్ స్విచ్ గేర్ అప్లికేషన్ హై-వోల్టేజ్ అవుట్డోర్ సబ్స్టేషన్ నుండి విభిన్న అవసరాలను కలిగి ఉండవచ్చు.
స్థలం, పర్యావరణ బహిర్గతం, ఇన్సులేషన్ అవసరాలు, నిర్వహణ వ్యూహం, కొలత ఖచ్చితత్వం, కమ్యూనికేషన్ ఆర్కిటెక్చర్ మరియు ఉద్దేశించిన రక్షణ పనితీరు అన్నీ తగిన సాంకేతికతను ప్రభావితం చేస్తాయి.
ఇండోర్ మరియు అవుట్డోర్ డిజైన్లు వేర్వేరు పరిస్థితులను ఎలా పరిష్కరిస్తాయి?
ఇన్స్టాలేషన్ ఎన్విరాన్మెంట్ ఎన్క్లోజర్, ఇన్సులేషన్, ఉపరితల రక్షణ, టెర్మినల్స్, సీలింగ్, మెకానికల్ స్ట్రక్చర్ మరియు మెయింటెనెన్స్ విధానాన్ని ప్రభావితం చేస్తుంది.
ఇండోర్ ఎలక్ట్రికల్ గదులు
బాహ్య సంస్థాపనలతో పోలిస్తే ఇండోర్ పరికరాలు సాధారణంగా నియంత్రిత ఉష్ణోగ్రత మరియు తేమ నుండి ప్రయోజనం పొందుతాయి. ఇది కాంపాక్ట్ ఇన్సులేషన్ మరియు ఎన్క్లోజర్ డిజైన్లను అనుమతిస్తుంది, గది కూడా తగిన పర్యావరణ పరిస్థితులను నిర్వహిస్తుంది.
ఇండోర్ మీడియం-వోల్టేజ్ పరికరాలు కూడా ప్రామాణిక స్విచ్గేర్ కంపార్ట్మెంట్లలో అమర్చవలసి ఉంటుంది. అందువల్ల కాంపాక్ట్ కొలతలు, మౌంటు అమరిక, కేబుల్ యాక్సెస్ మరియు టెర్మినల్ ఓరియంటేషన్ ముఖ్యమైనవి.
అవుట్డోర్ సబ్స్టేషన్లు
బాహ్య పరికరాలు వాతావరణ బహిర్గతం తట్టుకోవాలి. వర్షం, తేమ, అతినీలలోహిత వికిరణం, కాలుష్యం, దుమ్ము, గాలి మరియు ఉష్ణోగ్రత సైక్లింగ్ అన్నీ పరికరాలను ప్రభావితం చేస్తాయి.
హౌసింగ్ మెటీరియల్స్, సీలింగ్, షెడ్లు, క్రీపేజ్ దూరం, ఉపరితల చికిత్స మరియు టెర్మినల్ డిజైన్ ఆ పరిస్థితులను ప్రతిబింబించాలి.
కాలుష్యం మరియు కాలుష్యం
పారిశ్రామిక ప్రదేశాలు మరియు తీర ప్రాంతాలు శుభ్రమైన ఇండోర్ పరిసరాల కంటే గణనీయంగా ఎక్కువ డిమాండ్ ఉన్న కాలుష్య పరిస్థితులను ప్రదర్శించగలవు.
తేమ మరియు కాలుష్యానికి గురైనప్పుడు ఇన్సులేషన్ ఉపరితలాలు తగిన పనితీరును నిర్వహించాలి. అందువల్ల అవాహకాలు మరియు రక్షణ షెడ్ల భౌతిక అమరిక ముఖ్యమైనది కావచ్చు.
ఉష్ణోగ్రత వైవిధ్యం
అవుట్డోర్ పరికరాలు గణనీయమైన రోజువారీ మరియు కాలానుగుణ ఉష్ణోగ్రత మార్పులను అనుభవించవచ్చు. ఈ మార్పులు యాంత్రిక విస్తరణ మరియు సంకోచం అలాగే సంక్షేపణ ప్రమాదాలను సృష్టించగలవు.
| పరిస్థితి | సంభావ్య ప్రభావం | డిజైన్ ప్రతిస్పందన |
|---|---|---|
| తేమ | సంక్షేపణం మరియు ఇన్సులేషన్ ఒత్తిడి | తగిన ఎన్క్లోజర్ మరియు యాంటీ-కండెన్సేషన్ డిజైన్ |
| వర్షం | తేమ బహిర్గతం | తగిన సీలింగ్, హౌసింగ్ మరియు టెర్మినల్ రక్షణ |
| కాలుష్యం | ఉపరితల కాలుష్యం మరియు లీకేజీ మార్గాలు | తగిన క్రీపేజ్ మరియు ఇన్సులేషన్ అమరిక |
| UV ఎక్స్పోజర్ | మెటీరియల్ వృద్ధాప్యం | తగిన బాహ్య పదార్థాలు మరియు ఉపరితల చికిత్స |
| ఉష్ణోగ్రత సైక్లింగ్ | సంక్షేపణం మరియు యాంత్రిక ఒత్తిడి | మెటీరియల్ ఎంపిక మరియు పర్యావరణ మూల్యాంకనం |
స్విచ్ గేర్ లోపల ఇన్స్టాలేషన్ స్థానం
మీడియం-వోల్టేజ్ స్విచ్గేర్ అసెంబ్లీ లోపల ఇన్స్టాల్ చేసినప్పుడు, ట్రాన్స్ఫార్మర్ తప్పనిసరిగా అందుబాటులో ఉన్న కంపార్ట్మెంట్కు సరిపోయేలా ఉండాలి, అయితే అవసరమైన క్లియరెన్స్లు మరియు కనెక్షన్లను నిర్వహిస్తుంది.
ప్యానెల్ డిజైన్ దశలో కేబుల్ రూట్లు, ప్రైమరీ టెర్మినల్స్, సెకండరీ వైరింగ్, ఇన్స్పెక్షన్ యాక్సెస్ మరియు ప్రక్కనే ఉన్న పరికరాలను సమీక్షించాలి.
సింగిల్-ఫేజ్ మరియు త్రీ-ఫేజ్ అప్లికేషన్లు ఎలా విభిన్నంగా ఉంటాయి?
సిస్టమ్ డిజైన్లో దశల అమరిక ఒక ముఖ్యమైన భాగం ఎందుకంటే ట్రాన్స్ఫార్మర్ తప్పనిసరిగా విద్యుత్ నెట్వర్క్లో వోల్టేజ్ కొలిచే విధానానికి సరిపోలాలి.
సింగిల్-ఫేజ్ కొలత
వైరింగ్ స్కీమ్పై ఆధారపడి వ్యక్తిగత దశ లేదా నిర్వచించబడిన దశ-నుండి-గ్రౌండ్ లేదా దశ-నుండి-దశ వోల్టేజ్ని కొలవడానికి సింగిల్-ఫేజ్ యూనిట్లను ఉపయోగించవచ్చు.
ప్రత్యేక దశ కొలతలు అవసరమైనప్పుడు లేదా రక్షణ రూపకల్పన నిర్దిష్ట వోల్టేజ్ సూచనలను ఉపయోగించినప్పుడు ఈ అమరిక సాధారణం.
మూడు-దశల కొలత
మూడు-దశల వ్యవస్థలకు మూడు దశల వోల్టేజీల సమన్వయ కొలత అవసరం. ట్రాన్స్ఫార్మర్ కాన్ఫిగరేషన్ సిస్టమ్ గ్రౌన్దేడ్ చేయబడిందా, అన్గ్రౌండ్ చేయబడిందా లేదా మరొక తటస్థ అమరికను ఉపయోగిస్తుందా అనే దానిపై ఆధారపడి ఉంటుంది.
ఒకే విధమైన వోల్టేజ్ రేటింగ్లతో ఉన్న రెండు సిస్టమ్లకు వేర్వేరు ట్రాన్స్ఫార్మర్ వైరింగ్ అవసరం కాబట్టి కనెక్షన్ రేఖాచిత్రాలు చాలా అవసరం.
వైండింగ్ ఏర్పాట్లు
డబుల్ వైండింగ్ డిజైన్లు ఒక ప్రధాన ద్వితీయ సర్క్యూట్ను అందిస్తాయి. మూడు-వైండింగ్ డిజైన్లు ప్రత్యేక ఫంక్షన్కు కేటాయించబడే మరొక ద్వితీయ వైండింగ్ను జోడిస్తాయి.
మీటరింగ్ మరియు రక్షణ సర్క్యూట్లకు ప్రత్యేకమైన అవుట్పుట్లు అవసరమైనప్పుడు అదనపు వైండింగ్ ఉపయోగపడుతుంది.
కనెక్షన్ పథకాలు
సాధ్యమయ్యే ఏర్పాట్లలో దశ-నుండి-దశ కొలత, దశ-నుండి-గ్రౌండ్ కొలత, ఓపెన్-డెల్టా-సంబంధిత ఏర్పాట్లు లేదా ఇతర సిస్టమ్-నిర్దిష్ట కాన్ఫిగరేషన్లు ఉంటాయి. సరైన పథకం విద్యుత్ నెట్వర్క్పై ఆధారపడి ఉంటుంది.
నిర్వచించబడిన వ్యక్తిగత దశ వోల్టేజ్ తప్పనిసరిగా కొలవబడాలి లేదా పర్యవేక్షించబడాలి.
మూడు-దశల విద్యుత్ నెట్వర్క్లలో సమన్వయ వోల్టేజ్ కొలతకు అనుకూలం.
ఉద్దేశించిన కొలత లేదా నియంత్రణ ఫంక్షన్ కోసం ఒక ప్రాథమిక మరియు ఒక ద్వితీయ సర్క్యూట్ను అందిస్తుంది.
స్వతంత్ర రక్షణ లేదా ప్రత్యేక సర్క్యూట్ కోసం సహాయక ద్వితీయ అవుట్పుట్ను జోడిస్తుంది.
వైరింగ్ రేఖాచిత్రం ఎందుకు ముఖ్యమైనది
ఉత్పత్తి పేరు మాత్రమే ఎల్లప్పుడూ పూర్తి దశ మరియు వైండింగ్ కాన్ఫిగరేషన్ను తెలియజేయదు. వైరింగ్ రేఖాచిత్రం ప్రతి వైండింగ్కు చెందిన టెర్మినల్స్ మరియు ట్రాన్స్ఫార్మర్ బాహ్య వ్యవస్థకు ఎలా కనెక్ట్ అవ్వాలి అని చూపిస్తుంది.
సెకండరీ సర్క్యూట్ అనేక విభిన్న పరికరాలకు అనుసంధానించబడిన అనుకూలీకరించిన సంస్థాపనలకు ఇది చాలా ముఖ్యమైనది.
ఫ్యూజ్లు, సెకండరీ గ్రౌండింగ్ మరియు భద్రతను ఎలా పరిగణించాలి?
ఇన్స్ట్రుమెంట్ వోల్టేజ్ ట్రాన్స్ఫార్మర్లు నేరుగా అధిక-వోల్టేజ్ సర్క్యూట్లకు అనుసంధానించబడి ఉంటాయి, కాబట్టి వాటి రక్షణ మరియు ద్వితీయ వైరింగ్ జాగ్రత్తగా ఇంజనీరింగ్ అవసరం.
ప్రాథమిక ఫ్యూజులు
కొన్ని ట్రాన్స్ఫార్మర్ కాన్ఫిగరేషన్లలో అధిక-వోల్టేజ్ ఫ్యూజ్లు ఉంటాయి లేదా బాహ్య రక్షణ ఫ్యూజ్లతో ఇన్స్టాల్ చేయబడతాయి. వారి ఉద్దేశ్యం అంతర్గత లోపాల యొక్క పరిణామాలను పరిమితం చేయడం మరియు రూపొందించిన రక్షణ పథకం ప్రకారం పరిసర విద్యుత్ వ్యవస్థను రక్షించడం.
ఫ్యూజ్ రేటింగ్ మరియు సమన్వయం స్వతంత్రంగా ఎంపిక కాకుండా ట్రాన్స్ఫార్మర్ మరియు నెట్వర్క్తో సరిపోలాలి.
సెకండరీ గ్రౌండింగ్
సెకండరీ సర్క్యూట్ సాధారణంగా తెలిసిన సూచనను స్థాపించడానికి మరియు ప్రమాదవశాత్తూ ద్వితీయ-ప్రాథమిక సంభావ్య బదిలీకి సంబంధించిన ప్రమాదాన్ని తగ్గించడానికి నిర్వచించిన గ్రౌండింగ్ అమరికను ఉపయోగిస్తుంది.
ఖచ్చితమైన గ్రౌండింగ్ పద్ధతి ట్రాన్స్ఫార్మర్ డిజైన్, ఎలక్ట్రికల్ కోడ్, రక్షణ తత్వశాస్త్రం మరియు స్థానిక ఇన్స్టాలేషన్ అవసరాలను అనుసరించాలి.
టెర్మినల్ గుర్తింపు
ప్రాథమిక మరియు ద్వితీయ టెర్మినల్స్ స్పష్టంగా గుర్తించబడాలి. సరికాని వైరింగ్ కొలత ధ్రువణత, రక్షణ విధులు మరియు సెకండరీ సర్క్యూట్లో పనిచేసే సిబ్బంది భద్రతను ప్రభావితం చేస్తుంది.
ఇంటర్కనెక్షన్ భద్రత
సెకండరీ సర్క్యూట్లు వైబ్రేషన్, పదునైన అంచులు, వేడి, తేమ లేదా యాంత్రిక జోక్యం వల్ల దెబ్బతినకుండా ఉండేలా రూట్ చేయబడి, రక్షించబడాలి.
నిర్వహణ ఐసోలేషన్
సెకండరీ సర్క్యూట్ లేదా పరిసర పరికరాలపై పనిచేసే ముందు సంబంధిత ప్రాథమిక పరికరాలను వేరుచేయడానికి మరియు సంబంధిత పరిస్థితులను నిరూపించడానికి నిర్వహణ సిబ్బందికి స్పష్టంగా నిర్వచించబడిన విధానం అవసరం.
- ప్రాథమిక రక్షణను నిర్ధారించండి:ట్రాన్స్ఫార్మర్ కోసం నిర్వచించిన ఫ్యూజ్ లేదా రక్షణ-పరికర అమరికను ధృవీకరించండి.
- సెకండరీ గ్రౌండింగ్ని ధృవీకరించండి:ఆమోదించబడిన గ్రౌండింగ్ మరియు బాండింగ్ అమరికను అనుసరించండి.
- ప్రతి టెర్మినల్ను గుర్తించండి:ఆమోదించబడిన స్కీమాటిక్ మరియు ట్రాన్స్ఫార్మర్ నేమ్ప్లేట్తో వైరింగ్ను సరిపోల్చండి.
- సెకండరీ వైరింగ్ను రక్షించండి:యాంత్రిక మరియు పర్యావరణ ప్రమాదాల నుండి కేబుల్లను దూరంగా ఉంచండి.
- ఐసోలేషన్ విధానాలను అనుసరించండి:నిర్వచించిన విద్యుత్ భద్రతా విధానంలో మాత్రమే నిర్వహణ నిర్వహించబడాలి.
కాబట్టి భద్రత అనేది సిస్టమ్ బాధ్యత. ఉత్పత్తి నిర్మాణం, ఇన్స్టాలేషన్, రక్షణ, గ్రౌండింగ్, డాక్యుమెంటేషన్ మరియు ఆపరేటింగ్ విధానాలు అన్నీ ఒకదానికొకటి మద్దతు ఇవ్వాలి.
ఏ అప్లికేషన్లు ఇన్స్ట్రుమెంట్ వోల్టేజ్ మెజర్మెంట్ను ఉపయోగిస్తాయి?
ఆధునిక ఎలక్ట్రికల్ ఇన్ఫ్రాస్ట్రక్చర్లోని అనేక భాగాలలో వోల్టేజ్ కొలత అవసరం. ఖచ్చితమైన ట్రాన్స్ఫార్మర్ కాన్ఫిగరేషన్ నెట్వర్క్ వోల్టేజ్, భౌతిక వాతావరణం, ఖచ్చితత్వం అవసరం, రక్షణ పథకం మరియు కనెక్ట్ చేయబడిన పరికరాల రకంపై ఆధారపడి ఉంటుంది.
ఇన్కమింగ్ మరియు అవుట్గోయింగ్ సర్క్యూట్లలో వోల్టేజ్ కొలత, రక్షణ, నియంత్రణ, మీటరింగ్ మరియు పర్యవేక్షణకు మద్దతు ఇస్తుంది.
మోటార్లు, ట్రాన్స్ఫార్మర్లు, ఫీడర్లు, రక్షణ వ్యవస్థలు మరియు విద్యుత్ పర్యవేక్షణ కోసం వోల్టేజ్ సిగ్నల్లను అందిస్తుంది.
సౌర, గాలి మరియు ఇతర తరం-సంబంధిత నెట్వర్క్లలో వోల్టేజ్ పర్యవేక్షణ మరియు రక్షణకు మద్దతు ఇస్తుంది.
పెద్ద సౌకర్యాలను అందించే మీడియం-వోల్టేజ్ ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ సిస్టమ్ల కోసం కొలత సంకేతాలను అందిస్తుంది.
కొలత మరియు రిలే రక్షణకు నియంత్రిత వోల్టేజ్ సిగ్నల్ అవసరమయ్యే మీడియం-వోల్టేజ్ అసెంబ్లీలకు సరిపోతుంది.
పర్యవేక్షణ, నియంత్రణ, సమకాలీకరణ మరియు ఎలక్ట్రికల్-సిస్టమ్ ఆటోమేషన్ కోసం అనుపాత వోల్టేజ్ సమాచారాన్ని అందిస్తుంది.
సబ్ స్టేషన్ అప్లికేషన్లు
రక్షణ రిలేలు, మీటరింగ్, నియంత్రణ వ్యవస్థలు మరియు ఆపరేటర్ పర్యవేక్షణ కోసం సబ్స్టేషన్లకు తరచుగా వోల్టేజ్ సిగ్నల్లు అవసరమవుతాయి. ట్రాన్స్ఫార్మర్ కాబట్టి ప్రాథమిక నెట్వర్క్ మరియు కంట్రోల్ రూమ్ మధ్య క్లిష్టమైన ఇంటర్ఫేస్ అవుతుంది.
పారిశ్రామిక సౌకర్యాలు
పెద్ద పారిశ్రామిక సౌకర్యాలు మోటార్లు, ట్రాన్స్ఫార్మర్లు, ప్రాసెస్ పరికరాలు మరియు పంపిణీ బోర్డులను అందించే అనేక మీడియం-వోల్టేజ్ ఫీడర్లను కలిగి ఉండవచ్చు. వోల్టేజ్ కొలత సాధారణ పర్యవేక్షణ మరియు రక్షణ విధులు రెండింటికి మద్దతు ఇస్తుంది.
పునరుత్పాదక-శక్తి వ్యవస్థలు
సౌర మరియు గాలి సంస్థాపనలు విద్యుత్ సేకరణ మరియు పరివర్తన వ్యవస్థలను ఉపయోగిస్తాయి, దీనిలో వోల్టేజ్ కొలత రక్షణ, పర్యవేక్షణ, సమకాలీకరణ మరియు నెట్వర్క్ నియంత్రణకు మద్దతు ఇస్తుంది.
స్విచ్ గేర్ అప్లికేషన్లు
కాంపాక్ట్ తారాగణం-రెసిన్ డిజైన్లను ఇండోర్ స్విచ్గేర్ అసెంబ్లీలలో విలీనం చేయవచ్చు, ఇక్కడ స్థలం, ఇన్సులేషన్, కాలుష్య నిరోధకత మరియు వైరింగ్ యాక్సెస్బిలిటీని సమతుల్యం చేయాలి.
వాణిజ్య భవనాలు
పెద్ద వాణిజ్య సౌకర్యాలు మీడియం-వోల్టేజ్ ఇన్కమింగ్ సామాగ్రి మరియు అంతర్గత పంపిణీ వ్యవస్థలను ఉపయోగించవచ్చు. పరికరం వోల్టేజ్ కొలత ప్రాథమిక సర్క్యూట్ నుండి అవసరమైన విభజనను కొనసాగిస్తూ శక్తి-నిర్వహణ మరియు రక్షణ వ్యవస్థలకు సమాచారాన్ని అందిస్తుంది.
ఈ అన్ని అప్లికేషన్లలో, ట్రాన్స్ఫార్మర్ని సాధారణ ఉత్పత్తి వర్గం చుట్టూ కాకుండా వాస్తవ విద్యుత్ నెట్వర్క్ చుట్టూ ఎంచుకోవాలి.
ఏ సాధారణ ఎంపిక తప్పులను నివారించాలి?
అనేక కొలత సమస్యలు స్పెసిఫికేషన్ దశలో ప్రారంభమవుతాయి. ద్వితీయ నిష్పత్తి, భారం, ఖచ్చితత్వం, ఇన్సులేషన్, వైండింగ్ అమరిక లేదా ఇన్స్టాలేషన్ వాతావరణం ప్రాజెక్ట్తో సరిపోలడం లేదు కాబట్టి ట్రాన్స్ఫార్మర్ సరైన నామమాత్రపు ప్రైమరీ వోల్టేజ్ని కలిగి ఉండవచ్చు.
- ప్రాథమిక వోల్టేజ్ ద్వారా మాత్రమే ఎంచుకోవడం:ద్వితీయ వోల్టేజ్, ఖచ్చితత్వం, భారం, దశల అమరిక మరియు ఇన్సులేషన్ కూడా ముఖ్యమైనవి.
- ద్వితీయ భారాన్ని విస్మరించడం:మీటర్లు, రిలేలు, వైరింగ్ మరియు టెర్మినల్స్ సమిష్టిగా సెకండరీ సర్క్యూట్ను లోడ్ చేస్తాయి.
- తప్పు వైండింగ్ కాన్ఫిగరేషన్ని ఉపయోగించడం:రక్షణ మరియు మీటరింగ్కు ప్రత్యేక ద్వితీయ సర్క్యూట్లు అవసరం కావచ్చు.
- తటస్థ వ్యవస్థను విస్మరించడం:గ్రౌండింగ్ మరియు దశల అమరిక తగిన ట్రాన్స్ఫార్మర్ కనెక్షన్ను ప్రభావితం చేస్తుంది.
- ఇండోర్ మరియు అవుట్డోర్ అవసరాలను కలపడం:పర్యావరణ రక్షణ ఇన్స్టాలేషన్ స్థానానికి సరిపోలాలి.
- ఫ్యూజ్ కోఆర్డినేషన్ పట్టించుకోవడం:ప్రాథమిక రక్షణ ట్రాన్స్ఫార్మర్ మరియు ఎలక్ట్రికల్ నెట్వర్క్తో సమన్వయం చేయబడాలి.
- వైరింగ్ పొడవును విస్మరించడం:సెకండరీ కేబుల్స్ మొత్తం భారానికి దోహదం చేస్తాయి మరియు గణనలో చేర్చాలి.
- స్కీమాటిక్ లేకుండా ఎంచుకోవడం:ఉత్పత్తి వివరణ మాత్రమే పూర్తి దశ మరియు మూసివేసే అమరికను బహిర్గతం చేయకపోవచ్చు.
నిష్పత్తి-మాత్రమే సమస్య
రెండు ఉత్పత్తులు ఒకే నామమాత్రపు ప్రైమరీ-టు-సెకండరీ నిష్పత్తిని కలిగి ఉండవచ్చు కానీ వేర్వేరు ఖచ్చితత్వం, భారం, ఇన్సులేషన్, భౌతిక కొలతలు లేదా కనెక్షన్ ఏర్పాట్లు.
నిష్పత్తి అవసరం, కానీ పూర్తి సాంకేతిక పోలిక కోసం ఇది సరిపోదు.
"అన్నిచోట్లా ఒకే ఉత్పత్తి" సమస్య
ఇండోర్ స్విచ్ గేర్ అప్లికేషన్ మరియు ఎక్స్పోజ్డ్ అవుట్డోర్ సబ్స్టేషన్ గణనీయంగా భిన్నమైన పర్యావరణ అవసరాలను కలిగి ఉంటాయి. సైట్ పరిస్థితులను అంచనా వేయకుండా ఒక సాధారణ కాన్ఫిగరేషన్ని ఉపయోగించడం నివారించదగిన నష్టాలను సృష్టించవచ్చు.
అసంపూర్ణ ద్వితీయ-సర్క్యూట్ సమస్య
ఇంజనీర్లు కొన్నిసార్లు డౌన్స్ట్రీమ్ మీటర్లు మరియు రక్షణ రిలేలను పూర్తిగా గుర్తించకుండా ట్రాన్స్ఫార్మర్ను పేర్కొంటారు. ఇది వాస్తవ భారం మరియు ఖచ్చితత్వ పరిస్థితులను ధృవీకరించడం కష్టతరం చేస్తుంది.
డాక్యుమెంటేషన్ సమస్య
సాంకేతిక డాక్యుమెంటేషన్ వైండింగ్ టెర్మినల్స్, నిష్పత్తులు, కనెక్షన్ రేఖాచిత్రం, ఇన్సులేషన్ రకం, మౌంటు అమరిక మరియు రేట్ చేయబడిన పరిస్థితులు స్పష్టంగా ఉండాలి. అసంపూర్ణమైన డాక్యుమెంటేషన్ ఇన్స్టాలేషన్ మరియు కమీషన్ చేయడం అనవసరంగా కష్టతరం చేస్తుంది.
ఒక ప్రొఫెషనల్ టెక్నికల్ స్పెసిఫికేషన్లో ఏమి ఉండాలి?
ఎలక్ట్రికల్ ఇంజనీర్లు, సేకరణ బృందాలు, తయారీదారులు, ఇన్స్టాలర్లు, కమీషన్ సిబ్బంది మరియు నిర్వహణ సిబ్బందికి ఏ ట్రాన్స్ఫార్మర్ కాన్ఫిగరేషన్ అవసరమో ఖచ్చితంగా అర్థం చేసుకోవడానికి ప్రొఫెషనల్ స్పెసిఫికేషన్ తగినంత సమాచారాన్ని అందించాలి.
| స్పెసిఫికేషన్ ఏరియా | నిర్వచించవలసిన సమాచారం | వై ఇట్ మేటర్స్ |
|---|---|---|
| ప్రాథమిక వ్యవస్థ | నామమాత్రపు వోల్టేజ్, ఫ్రీక్వెన్సీ, దశ అమరిక | ఎలక్ట్రికల్ ఆపరేటింగ్ వాతావరణాన్ని నిర్వచిస్తుంది |
| ద్వితీయ వ్యవస్థ | సెకండరీ వోల్టేజ్ మరియు వైండింగ్ అమరిక | మీటర్లు, రిలేలు మరియు నియంత్రణ సర్క్యూట్లకు సరిపోలుతుంది |
| ఖచ్చితత్వం | ఖచ్చితత్వం తరగతి మరియు వర్తించే ఆపరేటింగ్ పరిస్థితులు | కొలత లేదా రక్షణ కోసం అనుకూలతను నిర్ధారిస్తుంది |
| భారం | రేట్ చేయబడిన ద్వితీయ భారం మరియు కనెక్ట్ చేయబడిన లోడ్లు | ఖచ్చితమైన సెకండరీ అవుట్పుట్కు మద్దతు ఇస్తుంది |
| ఇన్సులేషన్ | పొడి, తారాగణం-రెసిన్, చమురు, గ్యాస్ లేదా ఇతర వ్యవస్థ | వోల్టేజ్ మరియు పర్యావరణ అవసరాలకు సరిపోతుంది |
| సంస్థాపన | ఇండోర్ లేదా అవుట్డోర్, మౌంటు కొలతలు, టెర్మినల్ ఓరియంటేషన్ | భౌతిక అనుకూలతను నిర్ధారిస్తుంది |
| రక్షణ | ఫ్యూజ్ అమరిక, గ్రౌండింగ్, రిలే కనెక్షన్లు | సురక్షితమైన సిస్టమ్ ఆపరేషన్కు మద్దతు ఇస్తుంది |
| నిర్మాణం | హౌసింగ్, ఎన్క్లోజర్, వైండింగ్, కోర్, కనెక్టర్లు | పూర్తి ఉత్పత్తి వివరణను అందిస్తుంది |
| పరీక్షిస్తోంది | సాధారణ మరియు వర్తించే పనితీరు ధృవీకరణ | నాణ్యత మరియు ఆరంభించే అంగీకారానికి మద్దతు ఇస్తుంది |
ఎలక్ట్రికల్ నెట్వర్క్తో ప్రారంభించండి
స్పెసిఫికేషన్ మొదట ప్రాథమిక విద్యుత్ వ్యవస్థను నిర్వచించాలి. ఇందులో వోల్టేజ్, ఫ్రీక్వెన్సీ, ఫేజ్ కాన్ఫిగరేషన్, గ్రౌండింగ్ అమరిక మరియు ఉద్దేశించిన కొలత పాయింట్ ఉన్నాయి.
ప్రతి ద్వితీయ అవుట్పుట్ను నిర్వచించండి
ప్రతి ద్వితీయ వైండింగ్కు నిర్దిష్ట ప్రయోజనం ఉండాలి. మీటరింగ్ వైండింగ్ మరియు ప్రొటెక్షన్ వైండింగ్ రెండూ ఒకేలా పరిగణించరాదు ఎందుకంటే రెండూ తక్కువ వోల్టేజీని ఉత్పత్తి చేస్తాయి.
కనెక్ట్ చేయబడిన భారాన్ని నిర్వచించండి
స్పెసిఫికేషన్ మీటర్లు, రిలేలు, ట్రాన్స్డ్యూసర్లు, నియంత్రణ పరికరాలు, టెర్మినల్ బ్లాక్లు మరియు సుమారుగా కేబుల్ పొడవులను గుర్తించాలి. పూర్తి అనుసంధానించబడిన భారం ద్వితీయ వైండింగ్ యొక్క వాస్తవ లోడ్ స్థితిని నిర్ణయిస్తుంది.
ఇన్సులేషన్ మరియు పర్యావరణ అవసరాలను నిర్వచించండి
ఇన్స్టాలేషన్ స్థానాన్ని స్పష్టంగా పేర్కొనాలి. ఇండోర్ మరియు అవుట్డోర్ సిస్టమ్లకు వేర్వేరు ఇన్సులేషన్, ఎన్క్లోజర్, ఉపరితల చికిత్స మరియు పర్యావరణ లక్షణాలు అవసరం కావచ్చు.
భౌతిక కొలతలు నిర్వచించండి
స్విచ్గేర్ కంపార్ట్మెంట్లో ట్రాన్స్ఫార్మర్ను ఇన్స్టాల్ చేసినప్పుడు మౌంటు కొలతలు, టెర్మినల్ పొజిషన్లు, ఫిక్సింగ్ రంధ్రాలు, మొత్తం ఎత్తు, వెడల్పు మరియు లోతు కీలకంగా మారవచ్చు.
వైరింగ్ మరియు కనెక్షన్ రేఖాచిత్రాలను నిర్వచించండి
నియంత్రిత స్కీమాటిక్ ప్రాథమిక టెర్మినల్స్, సెకండరీ టెర్మినల్స్, వైండింగ్ సంబంధాలు, గ్రౌండింగ్ పాయింట్లు మరియు బాహ్య రక్షణ ఏర్పాట్లను గుర్తించాలి.
తనిఖీ మరియు పరీక్షను నిర్వచించండి
పరీక్ష ట్రాన్స్ఫార్మర్ రకం మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ఉండాలి. సాధారణ తనిఖీలలో విద్యుత్ పనితీరు, ఇన్సులేషన్ సంబంధిత తనిఖీలు, వైండింగ్ సంబంధాలు మరియు ఫంక్షనల్ వెరిఫికేషన్ ఉంటాయి.
ప్రైమరీ వోల్టేజ్, సెకండరీ వోల్టేజ్, ఫ్రీక్వెన్సీ, ఫేజ్ అమరిక, గ్రౌండింగ్ సిస్టమ్, ఖచ్చితత్వం మరియు భారాన్ని నిర్ధారించండి.
కొలతలు, మౌంటు స్థానం, టెర్మినల్ ఓరియంటేషన్, ఎన్క్లోజర్ అమరిక మరియు సర్వీస్ యాక్సెస్ని నిర్ధారించండి.
ఇండోర్ లేదా అవుట్డోర్ ఎక్స్పోజర్, తేమ, కాలుష్యం, ఉష్ణోగ్రత, ఎత్తు మరియు తుప్పు పరిస్థితులను నిర్ధారించండి.
ప్రాథమిక ఫ్యూజింగ్, సెకండరీ గ్రౌండింగ్, రిలే కనెక్షన్లు మరియు ఉద్దేశించిన రక్షణ తత్వాన్ని నిర్ధారించండి.
ఆచరణాత్మక ఎంపిక వర్క్ఫ్లో
- ప్రాథమిక నెట్వర్క్ను నిర్వచించండి:వోల్టేజ్, ఫ్రీక్వెన్సీ, ఫేజ్ కాన్ఫిగరేషన్, గ్రౌండింగ్ అమరిక మరియు కొలత స్థానాన్ని గుర్తించండి.
- ద్వితీయ అవసరాలను నిర్వచించండి:సెకండరీ వోల్టేజ్, వైండింగ్ల సంఖ్య మరియు ప్రతి అవుట్పుట్ యొక్క ప్రయోజనాన్ని పేర్కొనండి.
- ఖచ్చితత్వాన్ని నిర్ణయించండి:మీటరింగ్, పర్యవేక్షణ, రక్షణ లేదా నియంత్రణ అవసరాలకు ఖచ్చితత్వ తరగతిని సరిపోల్చండి.
- భారాన్ని లెక్కించండి:మీటర్లు, రిలేలు, వైరింగ్, టెర్మినల్స్, ట్రాన్స్డ్యూసర్లు మరియు ఇతర కనెక్ట్ చేయబడిన పరికరాలను చేర్చండి.
- ఇన్సులేషన్ ఎంచుకోండి:తగిన పొడి, తారాగణం-రెసిన్, చమురు, గ్యాస్ లేదా ఇతర ఇన్సులేషన్ నిర్మాణాన్ని ఎంచుకోండి.
- పర్యావరణాన్ని తనిఖీ చేయండి:ఇండోర్ లేదా అవుట్డోర్ పరిస్థితులు, తేమ, కాలుష్యం, ఉష్ణోగ్రత మరియు ఎత్తును అంచనా వేయండి.
- రక్షణను తనిఖీ చేయండి:ఫ్యూజ్ అమరిక, గ్రౌండింగ్ మరియు రక్షణ-సర్క్యూట్ ఏకీకరణను నిర్ధారించండి.
- శారీరక దృఢత్వాన్ని తనిఖీ చేయండి:తుది సంస్థాపనలో మౌంటు కొలతలు మరియు టెర్మినల్ అమరికను నిర్ధారించండి.
- డాక్యుమెంటేషన్ ధృవీకరించండి:డ్రాయింగ్లు, నేమ్ప్లేట్ డేటా, వైరింగ్ రేఖాచిత్రం మరియు సాంకేతిక వివరణలు ఒకే కాన్ఫిగరేషన్ను వివరిస్తాయని నిర్ధారించుకోండి.
ఈ విధానం సిస్టమ్ డిజైన్ నుండి ఉత్పత్తి ఎంపిక వరకు స్పష్టమైన సాంకేతిక మార్గాన్ని సృష్టిస్తుంది. ఇన్స్టాలేషన్ సమయంలో భారం లేదా టెర్మినల్ లొకేషన్ వంటి చిన్న వివరాలు సమస్యగా మారే అవకాశాన్ని కూడా ఇది తగ్గిస్తుంది.
ఆమోదానికి ముందు కొనుగోలుదారులు ఏమి అభ్యర్థించాలి?
- డైమెన్షన్ డ్రాయింగ్:మొత్తం కొలతలు, మౌంటు పాయింట్లు, టెర్మినల్స్ మరియు అందుబాటులో ఉన్న ఇన్స్టాలేషన్ స్థలాన్ని నిర్ధారించండి.
- వైరింగ్ రేఖాచిత్రం:ప్రాథమిక మరియు ద్వితీయ టెర్మినల్ సంబంధాలు మరియు గ్రౌండింగ్ పాయింట్లను ధృవీకరించండి.
- నేమ్ప్లేట్ సమాచారం:వోల్టేజ్ నిష్పత్తి, ఫ్రీక్వెన్సీ, ఖచ్చితత్వం మరియు ఇతర రేటెడ్ లక్షణాలను నిర్ధారించండి.
- ఇన్సులేషన్ వివరణ:విద్యుద్వాహక నిర్మాణం మరియు ఉద్దేశించిన సంస్థాపన వాతావరణాన్ని నిర్ధారించండి.
- పరీక్ష సమాచారం:ఎంచుకున్న కాన్ఫిగరేషన్ కోసం వర్తించే సాధారణ లేదా పనితీరు పరీక్షలను నిర్ధారించండి.
తరచుగా అడిగే ప్రశ్నలు
వోల్టేజ్ ట్రాన్స్ఫార్మర్ దేనికి ఉపయోగించబడుతుంది?
ఇది అధిక ప్రైమరీ వోల్టేజ్ని కొలత, మీటరింగ్, రక్షణ, పర్యవేక్షణ మరియు నియంత్రణకు అనువైన అనుపాత ద్వితీయ వోల్టేజ్కి తగ్గిస్తుంది. ఇది అధిక-వోల్టేజ్ సర్క్యూట్ మరియు ద్వితీయ పరికరాల మధ్య విద్యుత్ విభజనను కూడా అందిస్తుంది.
వోల్టేజ్ ట్రాన్స్ఫార్మర్ మరియు పవర్ ట్రాన్స్ఫార్మర్ మధ్య తేడా ఏమిటి?
పవర్ ట్రాన్స్ఫార్మర్ ప్రధానంగా సర్క్యూట్ల మధ్య విద్యుత్ శక్తిని బదిలీ చేయడానికి రూపొందించబడింది, అయితే ఇన్స్ట్రుమెంట్ వోల్టేజ్ ట్రాన్స్ఫార్మర్ కొలత మరియు రక్షణ కోసం అనుపాత వోల్టేజ్ సిగ్నల్ను అందించడానికి రూపొందించబడింది. దీని ద్వితీయ అవుట్పుట్ బల్క్ పవర్ ట్రాన్స్ఫర్ కాకుండా కనెక్ట్ చేయబడిన సాధనాలు మరియు నియంత్రణ పరికరాల కోసం ఉద్దేశించబడింది.
విద్యుదయస్కాంత రూపకల్పన ఎలా పని చేస్తుంది?
విద్యుదయస్కాంత రూపకల్పన అయస్కాంత కోర్ ద్వారా జతచేయబడిన ప్రాధమిక మరియు ద్వితీయ వైండింగ్లను ఉపయోగిస్తుంది. ప్రాధమిక వోల్టేజ్ అయస్కాంత ప్రవాహాన్ని ఏర్పాటు చేస్తుంది, ఇది ద్వితీయ వైండింగ్లో అనుపాత వోల్టేజ్ను ప్రేరేపిస్తుంది.
పరివర్తన నిష్పత్తి అంటే ఏమిటి?
పరివర్తన నిష్పత్తి ప్రాథమిక మరియు ద్వితీయ వోల్టేజ్ మధ్య అనుపాత సంబంధాన్ని వివరిస్తుంది. ఇది మీటర్లు మరియు రిలేల ద్వారా ప్రాసెస్ చేయగల తక్కువ ద్వితీయ వోల్టేజ్ ద్వారా అధిక సిస్టమ్ వోల్టేజ్ని సూచించడానికి అనుమతిస్తుంది.
ఖచ్చితత్వం తరగతి ఎందుకు ముఖ్యమైనది?
ఖచ్చితత్వ తరగతి పేర్కొన్న పరిస్థితులలో అనుమతించదగిన కొలత లోపాన్ని నిర్వచిస్తుంది. మీటరింగ్, పర్యవేక్షణ మరియు రక్షణ అనువర్తనాలు వేర్వేరు అవసరాలను కలిగి ఉంటాయి, కాబట్టి ఎంచుకున్న తరగతి ఉద్దేశించిన ఫంక్షన్తో సరిపోలాలి.
సెకండరీ సర్క్యూట్లో భారం అంటే ఏమిటి?
బర్డెన్ అనేది సెకండరీ వైండింగ్కు కనెక్ట్ చేయబడిన లోడ్. ఇది మీటర్లు, రక్షణ రిలేలు, ట్రాన్స్డ్యూసర్లు, టెర్మినల్స్ మరియు కనెక్ట్ చేసే కేబుల్లు వంటి పరికరాలను కలిగి ఉంటుంది. మొత్తం భారం ద్వితీయ పనితీరు మరియు ఖచ్చితత్వాన్ని ప్రభావితం చేస్తుంది.
ట్రాన్స్ఫార్మర్కు బహుళ ద్వితీయ వైండింగ్లు ఎందుకు ఉంటాయి?
బహుళ ద్వితీయ వైండింగ్లు వేర్వేరు సర్క్యూట్లను వేర్వేరు విధులను నిర్వహించడానికి అనుమతించగలవు. ఉదాహరణకు, ఒక వైండింగ్ కొలతను అందించగలదు, మరొకటి రక్షణ లేదా మరొక నిర్వచించిన అనువర్తనానికి మద్దతు ఇస్తుంది.
పొడి-రకం మరియు తారాగణం-రెసిన్ నిర్మాణం మధ్య తేడా ఏమిటి?
రెండూ సాంప్రదాయిక ద్రవ ఇన్సులేషన్ను నివారిస్తాయి, అయితే తారాగణం-రెసిన్ నిర్మాణం ఎంచుకున్న భాగాలను కప్పడానికి ఎపోక్సీ రెసిన్ను ఉపయోగిస్తుంది. ఇది అనుకూలమైన ఇండోర్ అప్లికేషన్లలో తేమ మరియు కాలుష్యానికి ఉపయోగకరమైన ప్రతిఘటనతో మూసివున్న, యాంత్రికంగా స్థిరమైన నిర్మాణాన్ని సృష్టించగలదు.
బహిరంగ కాన్ఫిగరేషన్ ఎప్పుడు అవసరం?
ట్రాన్స్ఫార్మర్ను బహిరంగ సబ్స్టేషన్ వంటి బహిర్గత ప్రదేశంలో ఇన్స్టాల్ చేసినప్పుడు అవుట్డోర్ కాన్ఫిగరేషన్ ఉపయోగించబడుతుంది. డిజైన్ వర్షం, తేమ, ఉష్ణోగ్రత సైక్లింగ్, కాలుష్యం, అతినీలలోహిత ఎక్స్పోజర్ మరియు ఇతర సైట్ పరిస్థితులను పరిగణనలోకి తీసుకోవాలి.
అదే ట్రాన్స్ఫార్మర్ను ఇంటి లోపల మరియు బయట ఉపయోగించవచ్చా?
అవసరం లేదు. ఎలక్ట్రికల్ రేటింగ్లు సారూప్యంగా కనిపించవచ్చు, అయితే ఇండోర్ మరియు అవుట్డోర్ ఇన్స్టాలేషన్ల మధ్య ఎన్క్లోజర్, ఇన్సులేషన్, ఉపరితల రక్షణ, పర్యావరణ నిరోధకత మరియు మౌంటు అవసరాలు గణనీయంగా భిన్నంగా ఉంటాయి.
కెపాసిటివ్ వోల్టేజ్ ట్రాన్స్ఫార్మర్ అంటే ఏమిటి?
కెపాసిటివ్ వోల్టేజ్ ట్రాన్స్ఫార్మర్ స్కేల్ వోల్టేజ్ సిగ్నల్ను పొందేందుకు ట్రాన్స్ఫార్మర్ విభాగంతో పాటు కెపాసిటివ్ వోల్టేజ్ విభజనను ఉపయోగిస్తుంది. ఇది తగిన అధిక-వోల్టేజ్ కొలత మరియు రక్షణ అనువర్తనాల్లో ఉపయోగించబడుతుంది మరియు డిజైన్పై ఆధారపడి కొన్ని కమ్యూనికేషన్ ఫంక్షన్లకు కూడా మద్దతు ఇవ్వవచ్చు.
ఎలక్ట్రానిక్ వోల్టేజ్ ట్రాన్స్ఫార్మర్ అంటే ఏమిటి?
ఒక ఎలక్ట్రానిక్ వోల్టేజ్ ట్రాన్స్ఫార్మర్ లేదా సెన్సార్ అనుపాత అవుట్పుట్ అందించడానికి సెన్సింగ్ ఎలిమెంట్ మరియు ఎలక్ట్రానిక్ సిగ్నల్ మార్పిడిని ఉపయోగిస్తుంది. దీని స్పెసిఫికేషన్ సెన్సార్ టెక్నాలజీ, అవుట్పుట్ ఇంటర్ఫేస్, ఖచ్చితత్వం, పవర్ అవసరాలు, పర్యావరణ పరిస్థితులు మరియు దిగువ పరికరాల అనుకూలతను పరిష్కరించాలి.
వోల్టేజ్ ట్రాన్స్ఫార్మర్ రిలే రక్షణకు ఎలా మద్దతు ఇస్తుంది?
ఇది రక్షణ రిలేలకు స్కేల్డ్ వోల్టేజ్ సిగ్నల్ను సరఫరా చేస్తుంది. రక్షణ పథకంపై ఆధారపడి, ఓవర్వోల్టేజ్, అండర్ వోల్టేజ్, డైరెక్షనల్ లాజిక్, సింక్రొనైజేషన్ లేదా ఇతర అప్లికేషన్-నిర్దిష్ట రక్షణ గణనల వంటి ఫంక్షన్ల కోసం రిలే ఆ సిగ్నల్ని ఉపయోగించవచ్చు.
సెకండరీ గ్రౌండింగ్ ఎందుకు ముఖ్యమైనది?
నిర్వచించబడిన ద్వితీయ గ్రౌండింగ్ అమరిక నియంత్రిత విద్యుత్ సూచనను ఏర్పాటు చేస్తుంది మరియు ద్వితీయ సర్క్యూట్ యొక్క భద్రతకు మద్దతు ఇస్తుంది. ఖచ్చితమైన గ్రౌండింగ్ పద్ధతి పరికరాల రూపకల్పన మరియు వర్తించే విద్యుత్ అవసరాలను అనుసరించాలి.
అధిక-వోల్టేజ్ ఫ్యూజ్ ఎందుకు చేర్చబడవచ్చు?
ఫ్యూజ్ ట్రాన్స్ఫార్మర్కు ప్రాథమిక-వైపు రక్షణను అందిస్తుంది మరియు కొన్ని అంతర్గత లోపాల యొక్క పరిణామాలను పరిమితం చేయడంలో సహాయపడుతుంది. దీని రేటింగ్ మరియు సమన్వయం ట్రాన్స్ఫార్మర్ మరియు చుట్టుపక్కల ఉన్న ఎలక్ట్రికల్ నెట్వర్క్కు సరిపోలాలి.
ఆర్డర్ చేయడానికి ముందు ఏ సాంకేతిక డేటాను తనిఖీ చేయాలి?
ముఖ్యమైన సమాచారంలో ప్రాథమిక వోల్టేజ్, సెకండరీ వోల్టేజ్, ఫ్రీక్వెన్సీ, ఫేజ్ కాన్ఫిగరేషన్, గ్రౌండింగ్ అమరిక, ఖచ్చితత్వం తరగతి, భారం, వైండింగ్ కాన్ఫిగరేషన్, ఇన్సులేషన్ రకం, ఇన్స్టాలేషన్ స్థానం, కొలతలు, టెర్మినల్ అమరిక, రక్షణ అవసరాలు మరియు వర్తించే పరీక్ష అవసరాలు ఉంటాయి.
నిర్దిష్ట స్విచ్ గేర్ ప్రాజెక్ట్ కోసం వోల్టేజ్ ట్రాన్స్ఫార్మర్ని అనుకూలీకరించవచ్చా?
ప్రాజెక్ట్-నిర్దిష్ట కాన్ఫిగరేషన్లలో వోల్టేజ్ నిష్పత్తి, సెకండరీ వైండింగ్ అమరిక, మౌంటు కొలతలు, టెర్మినల్ కాన్ఫిగరేషన్, ఇన్సులేషన్ నిర్మాణం, ఫ్యూజ్ ఇంటిగ్రేషన్ మరియు ఇతర నిర్వచించబడిన సాంకేతిక అవసరాలు ఉంటాయి. అనుకూలీకరించిన డిజైన్లు ఆమోదించబడిన డ్రాయింగ్లు మరియు సాంకేతిక లక్షణాల ద్వారా నియంత్రించబడాలి.
ట్రాన్స్ఫార్మర్ మరియు రిలే లేదా మీటర్ ఎందుకు కలిసి పేర్కొనబడాలి?
ద్వితీయ పరికరం ట్రాన్స్ఫార్మర్ యొక్క వాస్తవ భారం యొక్క భాగాన్ని సృష్టిస్తుంది మరియు అవసరమైన సిగ్నల్ లక్షణాలను నిర్ణయిస్తుంది. కనెక్ట్ చేయబడిన మీటర్ లేదా రిలేతో ట్రాన్స్ఫార్మర్ను సమన్వయం చేయడం వలన నిష్పత్తి, ఖచ్చితత్వం, భారం మరియు వైరింగ్ పరిస్థితులు పూర్తి కొలత గొలుసుకు తగినవని నిర్ధారించడంలో సహాయపడుతుంది.
మెరుగైన వోల్టేజ్ కొలత పవర్ సిస్టమ్ రక్షణను ఎలా బలోపేతం చేస్తుంది?
విశ్వసనీయ వోల్టేజ్ సమాచారం ఆధునిక విద్యుత్ రక్షణ మరియు నియంత్రణ యొక్క పునాదులలో ఒకటి. ప్రాథమిక నెట్వర్క్లో ఏమి జరుగుతుందో ఆపరేటర్లు తెలుసుకోవాలి, మీటర్లకు స్థిరమైన కొలత సంకేతాలు అవసరం మరియు అసాధారణ పరిస్థితుల గురించి నిర్ణయాలు తీసుకునేటప్పుడు రక్షణ రిలేలకు ఆధారపడదగిన విద్యుత్ ఇన్పుట్లు అవసరం.
ఇన్స్ట్రుమెంట్ ట్రాన్స్ఫార్మర్ టెక్నాలజీ ఆ అవసరాలు మరియు అధిక-వోల్టేజ్ విద్యుత్ వ్యవస్థ మధ్య వంతెనను సృష్టిస్తుంది. అనుపాత ద్వితీయ సంకేతం మరియు విద్యుత్ విభజనను అందించడం ద్వారా, పరికరాలు ప్రాథమిక నెట్వర్క్కు క్రియాత్మకంగా కనెక్ట్ చేయబడినప్పుడు నిర్వహించదగిన వోల్టేజ్తో పని చేయడానికి కొలత మరియు రక్షణ పరికరాలను అనుమతిస్తుంది.
ఎంపిక ప్రక్రియ అసలు దరఖాస్తుతో ప్రారంభం కావాలి. ప్రాథమిక వోల్టేజ్, సెకండరీ వోల్టేజ్, ఫ్రీక్వెన్సీ, ఫేజ్ కాన్ఫిగరేషన్, గ్రౌండింగ్ అమరిక, ఖచ్చితత్వం, భారం, వైండింగ్ కౌంట్, ఇన్సులేషన్, ఇన్స్టాలేషన్ ఎన్విరాన్మెంట్, రక్షణ మరియు భౌతిక కొలతలు అన్నీ ఉత్పత్తిని ఖరారు చేసే ముందు నిర్వచించాలి.
సాంకేతికత ఎంపిక కూడా ముఖ్యమైనది. విద్యుదయస్కాంత వ్యవస్థలు మీడియం-వోల్టేజ్ కొలత మరియు రక్షణకు విస్తృతంగా వర్తిస్తాయి. కెపాసిటివ్ డిజైన్లు నిర్దిష్ట అధిక-వోల్టేజ్ అప్లికేషన్లకు తగిన పరిష్కారాలను అందించగలవు, అయితే ఎలక్ట్రానిక్ సెన్సింగ్ టెక్నాలజీలు పెరుగుతున్న డిజిటల్ ఎలక్ట్రికల్ ఆర్కిటెక్చర్లకు మద్దతు ఇస్తాయి.
పర్యావరణ మరియు యాంత్రిక పరిస్థితులను సమాన శ్రద్ధతో పరిగణించాలి. ఇండోర్ పరికరాలు నియంత్రిత స్విచ్ గేర్ వాతావరణంలో పనిచేయవచ్చు, అయితే బాహ్య యూనిట్లు తప్పనిసరిగా వాతావరణం, కాలుష్యం, ఉష్ణోగ్రత వైవిధ్యం మరియు అతినీలలోహిత ఎక్స్పోజర్తో పోరాడాలి.
తయారీదారులు మరియు ప్రాజెక్ట్ బృందాలకు, ఖచ్చితమైన డాక్యుమెంటేషన్ హార్డ్వేర్ అంతే ముఖ్యం. డైమెన్షన్ డ్రాయింగ్లు, వైండింగ్ రేఖాచిత్రాలు, నేమ్ప్లేట్ సమాచారం, టెర్మినల్ ఐడెంటిఫికేషన్, ఇన్సులేషన్ వివరాలు, టెస్టింగ్ సమాచారం మరియు ఇన్స్టాలేషన్ సూచనలు ట్రాన్స్ఫార్మర్ను తుది విద్యుత్ వ్యవస్థలో సరిగ్గా విలీనం చేయడానికి అనుమతిస్తాయి.
అంతిమంగా, సరిగ్గా పేర్కొనబడిందివోల్టేజ్ ట్రాన్స్ఫార్మర్కొలత భాగం కంటే ఎక్కువ. ఇది ప్రాథమిక పవర్ నెట్వర్క్ మరియు ఆధునిక విద్యుత్ అవస్థాపనను పరిశీలించదగిన మరియు నిర్వహించగలిగేలా ఉంచే కొలత, రక్షణ, పర్యవేక్షణ మరియు నియంత్రణ వ్యవస్థల మధ్య ఇంటర్ఫేస్.
మీ పవర్ సిస్టమ్ కోసం వోల్టేజ్ మెజర్మెంట్ సొల్యూషన్ కావాలా?
కమ్విల్ఇండోర్ మరియు అవుట్డోర్ కాన్ఫిగరేషన్లు, వైండింగ్ ఏర్పాట్లు, ఇన్సులేషన్ సిస్టమ్లు, రక్షణ అవసరాలు మరియు అనుకూలీకరించిన సాంకేతిక వివరణలను కవర్ చేసే అప్లికేషన్-నిర్దిష్ట వోల్టేజ్ కొలత పరిష్కారాలకు మద్దతు ఇస్తుంది. ప్రాజెక్ట్ అవసరాలు మరియు సాంకేతిక చర్చల కోసం,మమ్మల్ని సంప్రదించండి.
