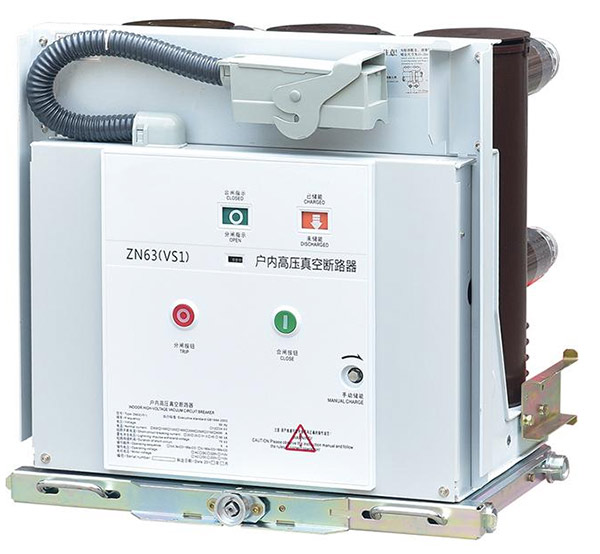

వాక్యూమ్ సర్క్యూట్ బ్రేకర్మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ కోసం సాంకేతికత ఒక ముఖ్యమైన స్విచ్చింగ్ సొల్యూషన్గా మారింది ఎందుకంటే ఇది వాక్యూమ్ ఆర్క్ అంతరాయాన్ని కాంపాక్ట్ మెకానికల్ స్ట్రక్చర్ మరియు కంట్రోల్డ్ ఎలక్ట్రికల్ ఆపరేషన్తో మిళితం చేస్తుంది. సీల్డ్ వాక్యూమ్ ఇంటరప్టర్ లోపల పరిచయాలు విడిపోయినప్పుడు, గాలి, చమురు లేదా గ్యాస్ సర్క్యూట్ అంతరాయానికి భిన్నంగా ఉండే ప్రక్రియ ద్వారా ఆర్క్ అంతరాయం కలిగిస్తుంది. ఈ నిర్మాణం ఫాస్ట్ ఫాల్ట్ క్లియరింగ్, అంతరాయం కలిగించే చాంబర్ యొక్క సాధారణ సేవలను తగ్గించడం, కాంపాక్ట్ స్విచ్ గేర్ నిర్మాణం మరియు నిర్వచించిన ఆపరేటింగ్ పరిస్థితుల్లో పదేపదే మారడం వంటి వాటికి మద్దతు ఇస్తుంది. అయినప్పటికీ, బ్రేకర్ యొక్క పనితీరును దాని అంతరాయం కలిగించే మాధ్యమం ద్వారా మాత్రమే అంచనా వేయలేము. రేట్ చేయబడిన వోల్టేజ్, రేటెడ్ కరెంట్, షార్ట్-సర్క్యూట్ సామర్థ్యం, ఇన్సులేషన్ స్థాయి, కాంటాక్ట్ సిస్టమ్, ఆపరేటింగ్ మెకానిజం, ప్రొటెక్షన్ రిలే, కంట్రోల్ వోల్టేజ్, ఇన్స్టాలేషన్ ఎన్విరాన్మెంట్, మెకానికల్ ఓర్పు మరియు వర్తించే టెస్టింగ్ అవసరాలు అన్నీ తుది సిస్టమ్కు దోహదం చేస్తాయి. ఇంజనీర్లు, స్విచ్గేర్ తయారీదారులు, యుటిలిటీలు, పారిశ్రామిక సౌకర్యాలు, పునరుత్పాదక-శక్తి ప్రాజెక్టులు మరియు ఇతర మధ్యస్థ-వోల్టేజ్ వినియోగదారులకు ఈ సంబంధాలను అర్థం చేసుకోవడం చాలా అవసరం.
విషయ సూచిక
నేరుగా విభాగానికి వెళ్లడానికి ఏదైనా అంశాన్ని క్లిక్ చేయండి.
- 1. మీడియం-వోల్టేజ్ స్విచింగ్కు ప్రత్యేక రక్షణ ఎందుకు అవసరం?
- 2. వాక్యూమ్ ఆర్క్ అంతరాయం ఎలా పని చేస్తుంది?
- 3. బ్రేకర్ యొక్క ప్రధాన భాగాలు ఏమిటి?
- 4. రేట్ చేయబడిన వోల్టేజ్ మరియు ప్రస్తుత ప్రభావం ఎంపిక ఎలా ఉంటుంది?
- 5. షార్ట్-సర్క్యూట్ సామర్థ్యం మరియు అంతరాయ వేగం ఎందుకు ముఖ్యమైనవి?
- 6. ఆపరేటింగ్ మెకానిజం పనితీరును ఎలా ప్రభావితం చేస్తుంది?
- 7. ఇండోర్ మరియు అవుట్డోర్ డిజైన్ల మధ్య తేడా ఏమిటి?
- 8. వాక్యూమ్ బ్రేకర్లు ఇతర అంతరాయ సాంకేతికతలతో ఎలా సరిపోతాయి?
- 9. రక్షణ రిలేలు మరియు సెన్సార్లతో బ్రేకర్ ఎలా పని చేస్తుంది?
- 10. ఏ అప్లికేషన్లు ఈ స్విచింగ్ టెక్నాలజీని ఉపయోగిస్తాయి?
- 11. ఏ సాధారణ ఎంపిక మరియు ఇన్స్టాలేషన్ తప్పులను నివారించాలి?
- 12. పరీక్ష మరియు ప్రమాణాలను ఎలా మూల్యాంకనం చేయాలి?
- 13. ఒక ప్రొఫెషనల్ టెక్నికల్ స్పెసిఫికేషన్లో ఏమి ఉండాలి?
- 14. తరచుగా అడిగే ప్రశ్నలు
మీడియం-వోల్టేజ్ స్విచింగ్కు ప్రత్యేక రక్షణ ఎందుకు అవసరం?
మీడియం-వోల్టేజ్ ఎలక్ట్రికల్ సిస్టమ్స్ వోల్టేజ్ స్థాయిలలో పనిచేస్తాయి, వీటికి జాగ్రత్తగా సమన్వయ స్విచింగ్ మరియు రక్షణ పరికరాలు అవసరం. స్విచ్చింగ్ పరికరం తప్పనిసరిగా సాధారణ లోడ్ కరెంట్ను మాత్రమే తీసుకువెళ్లాలి కానీ నెట్వర్క్ లోపాన్ని ఎదుర్కొన్నప్పుడు సరిగ్గా స్పందించాలి.
ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ నెట్వర్క్లు సాధారణంగా ట్రాన్స్ఫార్మర్లు, మోటార్లు, జనరేటర్లు, ఇండస్ట్రియల్ ఫీడర్లు, యుటిలిటీ లైన్లు, పునరుత్పాదక-శక్తి వనరులు మరియు ఇతర లోడ్లను కనెక్ట్ చేస్తాయి. సాధారణ పరిస్థితుల్లో, కండక్టర్లు మరియు స్విచ్చింగ్ పరికరాల ద్వారా కరెంట్ నిరంతరం ప్రవహిస్తుంది. అయితే, షార్ట్ సర్క్యూట్ సమయంలో, కరెంట్ నాటకీయంగా పెరుగుతుంది మరియు గణనీయమైన ఉష్ణ మరియు ఎలక్ట్రోడైనమిక్ ఒత్తిడిని సృష్టిస్తుంది.
సర్క్యూట్ బ్రేకర్ ఆ ప్రవాహానికి అంతరాయం కలిగించే నియంత్రిత పద్ధతిని అందిస్తుంది. దీని ఆపరేషన్ రక్షణ రిలేలు, కరెంట్ ట్రాన్స్ఫార్మర్లు, వోల్టేజ్ ట్రాన్స్ఫార్మర్లు, కంట్రోల్ సర్క్యూట్లు మరియు ఎలక్ట్రికల్ నెట్వర్క్ యొక్క మొత్తం రక్షణ తత్వశాస్త్రంతో సమన్వయం చేయబడాలి.
అంతరాయ మాధ్యమం ముఖ్యంగా ముఖ్యమైనది. చారిత్రాత్మకంగా, పరిచయాలు విడిపోయినప్పుడు ఏర్పడే ఆర్క్ను నియంత్రించడానికి సర్క్యూట్ బ్రేకర్లు అనేక పద్ధతులను ఉపయోగించాయి. గాలి, చమురు మరియు వివిధ వాయువులు అన్నీ వేర్వేరు తరాల పరికరాలలో ఉపయోగించబడ్డాయి. వాక్యూమ్ టెక్నాలజీ మరొక విధానాన్ని అందిస్తుంది, దీనిలో ప్రాథమిక ఆర్క్-ఇంటరప్టింగ్ ప్రక్రియ సీల్డ్ వాక్యూమ్ ఇంటర్ప్టర్ లోపల జరుగుతుంది.
బ్రేకర్ దాని రేట్ ఆపరేటింగ్ పరిస్థితులలో నిర్వచించబడిన ఎలక్ట్రికల్ సర్క్యూట్ను కనెక్ట్ చేయవచ్చు లేదా డిస్కనెక్ట్ చేయవచ్చు.
రక్షణ వ్యవస్థ లోపాన్ని గుర్తించినప్పుడు, బ్రేకర్ దాని నిర్దేశిత అంతరాయం కలిగించే సామర్థ్యంలో కరెంట్ను తెరవగలదు మరియు అంతరాయం కలిగించవచ్చు.
తగిన స్విచ్ గేర్ ఆర్కిటెక్చర్లో విలీనం అయినప్పుడు, బ్రేకర్ నిర్వచించిన ఐసోలేషన్ మరియు మెయింటెనెన్స్ విధానాలలో పాల్గొనవచ్చు.
ఉద్దేశించిన పంపిణీ నిర్మాణాన్ని సంరక్షించేటప్పుడు లోపాలను వేరు చేయడానికి బ్రేకర్ ఆపరేషన్ సెన్సింగ్ మరియు రక్షణ పరికరాలతో పనిచేస్తుంది.
కాబట్టి బ్రేకర్ యొక్క పనితీరును సిస్టమ్ స్థాయిలో పరిగణించాలి. అధిక అంతరాయం కలిగించే రేటింగ్ తప్పు రక్షణ సెట్టింగ్ను భర్తీ చేయదు. సరిగ్గా రూపొందించబడిన బ్రేకర్ సరిపోని కేబుల్ రద్దును భర్తీ చేయదు. ఒక అధునాతన కంట్రోలర్ సరిగ్గా నిర్వహించబడని యాంత్రిక యంత్రాంగాన్ని సరిచేయదు.
మంచి స్విచ్ గేర్ ఇంజనీరింగ్ ఈ అంశాలను కలుపుతుంది. బ్రేకర్, బస్బార్, ఫీడర్, ప్రొటెక్షన్ రిలే, ఇన్స్ట్రుమెంట్ ట్రాన్స్ఫార్మర్లు, కంట్రోల్ పవర్, ఇంటర్లాక్లు మరియు ఎన్క్లోజర్ అన్నీ ఒకే ఎలక్ట్రికల్ సిస్టమ్ చుట్టూ పేర్కొనబడాలి.
ఎందుకు తప్పు అంతరాయం సాధారణ స్విచింగ్ నుండి భిన్నంగా ఉంటుంది
సాధారణ లోడ్ పరిస్థితుల్లో సర్క్యూట్ తెరవడం మరియు షార్ట్ సర్క్యూట్ క్లియర్ చేయడం సమానమైన కార్యకలాపాలు కాదు. లోపం సమయంలో, కరెంట్ చాలా పెద్దదిగా ఉంటుంది మరియు లోపంతో సంబంధం ఉన్న విద్యుత్ శక్తి ముఖ్యమైనది.
బ్రేకర్ కాబట్టి అది రూపొందించబడిన వోల్టేజ్ మరియు సిస్టమ్ పరిస్థితులలో కరెంట్కు అంతరాయం కలిగించే సామర్థ్యాన్ని కలిగి ఉండాలి. కనెక్ట్ చేయబడిన పరికరాలను రక్షించడానికి మరియు ఉద్దేశించిన రక్షణ సమన్వయాన్ని నిర్వహించడానికి అంతరాయం కలిగించే ప్రక్రియ కూడా త్వరగా జరగాలి.
ఇది అంతరాయ సాంకేతికతను సౌందర్య ఉత్పత్తి లక్షణంగా కాకుండా ప్రాథమిక ఇంజనీరింగ్ నిర్ణయంగా చేస్తుంది.
వాక్యూమ్ ఆర్క్ అంతరాయం ఎలా పని చేస్తుంది?
వాక్యూమ్ అంతరాయం యొక్క నిర్వచించే లక్షణం సీల్డ్ వాక్యూమ్ ఇంటరప్టర్ని ఆర్క్-పీడించే చాంబర్గా ఉపయోగించడం. అంతరాయంలో నియంత్రిత వాక్యూమ్ వాతావరణంలో స్థిర మరియు కదిలే విద్యుత్ పరిచయాలు ఉన్నాయి.
పరిచయాలు మూసివేయబడినప్పుడు, కాంటాక్ట్ ఉపరితలాల ద్వారా కరెంట్ ప్రవహిస్తుంది. ఆపరేటింగ్ మెకానిజం బ్రేకర్ను తెరవమని ఆదేశించినప్పుడు, కదిలే పరిచయం స్థిర పరిచయం నుండి వేరు చేయబడుతుంది. సంపర్క ఉపరితలాలు విడిపోయినప్పుడు, వాటి మధ్య విద్యుత్ ఆర్క్ ఏర్పడుతుంది.
గాలిలో ఆర్క్ వలె కాకుండా, వాక్యూమ్ ఇంటర్రప్టర్ సాంప్రదాయిక అయనీకరణ మార్గాన్ని కొనసాగించడానికి గణనీయమైన వాయు మాధ్యమాన్ని అందించదు. అందువల్ల అంతరాయ ప్రక్రియ విభజన సమయంలో సంపర్క పదార్థం నుండి ఉత్పన్నమయ్యే లోహ ఆవిరి ద్వారా ఎక్కువగా నిర్వహించబడుతుంది.
సంప్రదింపు వేరు
ప్రారంభ కదలికను ఖచ్చితంగా నియంత్రించాలి. సంప్రదింపు వేగం, సంప్రదింపు ప్రయాణం, సంపర్క ఒత్తిడి మరియు కదిలే పరిచయం మరియు ఆపరేటింగ్ మెకానిజం మధ్య యాంత్రిక సంబంధం అన్నీ పనితీరును ప్రభావితం చేస్తాయి.
ప్రస్తుత అంతరాయం తర్వాత అవసరమైన విద్యుద్వాహక దూరాన్ని ఏర్పాటు చేయడానికి పరిచయాలకు తగినంత కదలిక అవసరం. అందువల్ల మెకానికల్ మెకానిజం పునరావృత కార్యకలాపాలపై స్థిరమైన ప్రయాణాన్ని అందించాలి.
మెటల్ ఆవిరి ప్రవర్తన
ఆర్సింగ్ సమయంలో, పరిచయాల నుండి పదార్థం మెటల్ ఆవిరిని ఏర్పరుస్తుంది. ఈ ఆవిరి ఆర్క్కు మద్దతు ఇచ్చే తాత్కాలిక వాహక మాధ్యమాన్ని అందిస్తుంది. ప్రత్యామ్నాయ-కరెంట్ సర్క్యూట్లో కరెంట్ దాని సహజ కరెంట్ సున్నాకి చేరుకున్నప్పుడు, ఆర్క్ ఆరిపోతుంది మరియు లోహ ఆవిరి వేగంగా ఘనీభవిస్తుంది.
ఎలక్ట్రికల్ రికవరీ వోల్టేజ్ను తట్టుకోవడానికి వేరు చేయబడిన పరిచయాల మధ్య అంతరాయకర్త తగినంత విద్యుద్వాహక శక్తిని పునరుద్ధరించాలి.
సంప్రదింపు పదార్థం
కాంటాక్ట్ మెటీరియల్ వాక్యూమ్ ఇంటరప్టర్ డిజైన్లో ముఖ్యమైన భాగం. ఇది కరెంట్ మోసే, ఆర్క్ అంతరాయానికి, కోతకు నిరోధకత మరియు విద్యుద్వాహక రికవరీకి మద్దతు ఇవ్వాలి.
వివిధ అంతరాయ నమూనాలు ప్రస్తుత పంపిణీని మరియు అంతరాయ సమయంలో అయస్కాంత ప్రభావాలను నియంత్రించడానికి నిర్దిష్ట సంపర్క మిశ్రమాలు మరియు జ్యామితిలను ఉపయోగిస్తాయి.
షీల్డింగ్
అంతరాయం సమయంలో ఉత్పన్నమయ్యే మెటల్ ఆవిరి చుట్టుపక్కల ఉపరితలాలపై జమ చేయవచ్చు. ఇంటర్ప్టర్ లోపల షీల్డింగ్ నిర్మాణాలు ఈ మెటీరియల్ ఎక్కడ ప్రయాణిస్తుందో నియంత్రించడంలో సహాయపడతాయి మరియు అవసరమైన ఎలక్ట్రికల్-ఫీల్డ్ డిస్ట్రిబ్యూషన్ను నిర్వహించడంలో సహాయపడతాయి.
| అంతరాయ దశ | ఏమి జరుగుతుంది | డిజైన్ అవసరం |
|---|---|---|
| మూసివేసిన పరిచయాలు | కాంటాక్ట్ సిస్టమ్ ద్వారా కరెంట్ ప్రవహిస్తుంది | తక్కువ కాంటాక్ట్ రెసిస్టెన్స్ మరియు నమ్మకమైన కాంటాక్ట్ ప్రెజర్ |
| పరిచయం తెరవడం | పరిచయాలు వేరుచేయడం ప్రారంభమవుతుంది మరియు ఒక ఆర్క్ ఏర్పడుతుంది | నియంత్రిత ప్రారంభ వేగం మరియు సంప్రదింపు జ్యామితి |
| ఆర్సింగ్ కాలం | మెటల్ ఆవిరి విద్యుత్ ప్రసరణకు మద్దతు ఇస్తుంది | నియంత్రిత ఆర్క్ ప్రవర్తన మరియు కాంటాక్ట్ ఎరోషన్ |
| ప్రస్తుత సున్నా | ఆల్టర్నేటింగ్ కరెంట్ సహజ సున్నా పాయింట్కి చేరుకుంటుంది | వేగవంతమైన విద్యుద్వాహక రికవరీ |
| అంతరాయం తర్వాత | వేరు చేయబడిన పరిచయాలు రికవరీ వోల్టేజీని తట్టుకుంటాయి | పరిచయాల మధ్య స్థిరమైన ఇన్సులేషన్ |
సీల్డ్ ఇంటర్ప్టర్ ఎందుకు ముఖ్యం
వాక్యూమ్ ఇంటరప్టర్ ఒక మూసివున్న భాగం. దాని అంతర్గత వాతావరణం తయారీ సమయంలో స్థాపించబడింది మరియు దాని ఉద్దేశించిన సేవా జీవితంలో నిర్వహించబడుతుంది.
ఇది ప్రాథమిక అంతరాయ మాధ్యమంగా ద్రవ లేదా వాయువు యొక్క పెద్ద పరిమాణంపై ఆధారపడి ఉండే వ్యవస్థల నుండి భిన్నంగా ఉంటుంది. వాక్యూమ్ అంతరాయాన్ని సాపేక్షంగా కాంపాక్ట్ అసెంబ్లీలో ప్యాక్ చేయవచ్చు మరియు అనేక మార్గాల్లో స్విచ్ గేర్లో విలీనం చేయవచ్చు.
అయితే, సీల్డ్ ఇంటరప్టర్ అంటే మొత్తం బ్రేకర్ మెయింటెనెన్స్-ఫ్రీ అని కాదు. ఆపరేటింగ్ మెకానిజం, బాహ్య ఇన్సులేషన్, టెర్మినల్స్, కంట్రోల్ సర్క్యూట్లు, బేరింగ్లు, లింకేజీలు మరియు స్విచ్గేర్ ఇంటర్ఫేస్లకు ఇప్పటికీ తగిన తనిఖీ మరియు నిర్వహణ అవసరం.
కాబట్టి వాక్యూమ్ అంతరాయాన్ని బ్రేకర్ ఆర్కిటెక్చర్లో ఒక భాగంగా అర్థం చేసుకోవాలి. దీని ప్రభావం కాంటాక్ట్ డిజైన్, ఇంటర్ప్టర్ నిర్మాణం, మెకానికల్ కదలిక, ఇన్సులేషన్ రికవరీ మరియు రక్షణ వ్యవస్థతో సమన్వయంపై ఆధారపడి ఉంటుంది.
బ్రేకర్ యొక్క ప్రధాన భాగాలు ఏమిటి?
ఆధునిక మీడియం-వోల్టేజ్ బ్రేకర్ అనేక ఫంక్షనల్ అసెంబ్లీలను కలిగి ఉంటుంది. ప్రతి ఒక్కటి ప్రస్తుత మార్గం, అంతరాయ ప్రక్రియ, మెకానికల్ ఆపరేషన్, ఇన్సులేషన్ సిస్టమ్, కంట్రోల్ ఇంటర్ఫేస్ లేదా ఇన్స్టాలేషన్ స్ట్రక్చర్కు దోహదం చేస్తుంది.
వాక్యూమ్ ఇంటరప్టర్
వాక్యూమ్ ఇంటర్ప్టర్లో స్థిర పరిచయం, కదిలే పరిచయం, కాంటాక్ట్ రాడ్, అంతర్గత షీల్డింగ్ ఎలిమెంట్లు మరియు సీల్డ్ ఎన్క్లోజర్ ఉంటాయి. వాక్యూమ్ వాతావరణంలో కరెంట్కు అంతరాయం కలిగించే బాధ్యత ఇది.
దీని డైమెన్షనల్ ఖచ్చితత్వం మరియు అంతర్గత నిర్మాణం కీలకం ఎందుకంటే కాంటాక్ట్ గ్యాప్, ఎలైన్మెంట్, కాంటాక్ట్ ప్రెజర్ మరియు డైఎలెక్ట్రిక్ జ్యామితి అనుకున్న డిజైన్ పరిమితుల్లోనే ఉండాలి.
ఆపరేటింగ్ మెకానిజం
ఆపరేటింగ్ మెకానిజం నిల్వ చేయబడిన లేదా సరఫరా చేయబడిన యాంత్రిక శక్తిని సంపర్క కదలికగా మారుస్తుంది. స్ప్రింగ్-ఆపరేటెడ్ మెకానిజమ్లు మీడియం-వోల్టేజ్ అప్లికేషన్లలో విస్తృతంగా ఉపయోగించబడుతున్నాయి, అయితే విద్యుదయస్కాంత ఆపరేటింగ్ సిస్టమ్లు కొన్ని డిజైన్లలో అందుబాటులో ఉన్నాయి.
మెకానిజం తప్పనిసరిగా స్థిరమైన సమయం మరియు ప్రయాణంతో అంతరాయాన్ని తెరిచి మూసివేయాలి. ఇది క్లోజ్డ్ పొజిషన్లో అవసరమైన కాంటాక్ట్ ఫోర్స్ను కూడా నిర్వహించాల్సిన అవసరం ఉంది.
ఇన్సులేటింగ్ మద్దతు
గ్రౌన్దేడ్ ఎన్క్లోజర్ మరియు చుట్టుపక్కల నిర్మాణాల నుండి భౌతికంగా వేరు చేయబడిన శక్తితో కూడిన భాగాలకు ఇన్సులేషన్ మద్దతు ఇస్తుంది. వారు అవసరమైన అనుమతులు మరియు యాంత్రిక స్థిరత్వాన్ని నిర్వహించడానికి కూడా సహాయపడతారు.
టెర్మినల్స్ మరియు ప్రస్తుత మార్గం
ప్రాథమిక టెర్మినల్స్ బ్రేకర్ను అప్స్ట్రీమ్ మరియు డౌన్స్ట్రీమ్ ఎలక్ట్రికల్ నెట్వర్క్కు కనెక్ట్ చేస్తాయి. బస్బార్లు, కేబుల్ కనెక్షన్లు లేదా ఇతర స్విచ్గేర్ భాగాలతో బ్రేకర్ ఇంటర్ఫేస్లు ఎలా ఉంటాయో వాటి డిజైన్ నిర్ణయిస్తుంది.
స్థానం మరియు సూచన వ్యవస్థ
అనేక స్విచ్గేర్ ఇన్స్టాలేషన్లలో, మెకానికల్ సూచికలు బ్రేకర్ తెరిచి ఉందా, మూసివేయబడిందా లేదా మరొక నిర్వచించిన స్థానంలో ఉందా అని చూపుతుంది. ఉపసంహరించుకునే పరికరాలకు ఇది చాలా ముఖ్యమైనది.
నియంత్రణ మరియు సహాయక సర్క్యూట్లు
సహాయక పరిచయాలు, ట్రిప్ కాయిల్స్, మూసివేసే కాయిల్స్, మోటార్ డ్రైవ్లు, పొజిషన్ స్విచ్లు మరియు ఇతర సర్క్యూట్లు బ్రేకర్ను రక్షణ మరియు నియంత్రణ పరికరాలతో కమ్యూనికేట్ చేయడానికి అనుమతిస్తాయి.
| భాగం | ప్రధాన విధి | కీ ఇంజనీరింగ్ పరిశీలన |
|---|---|---|
| వాక్యూమ్ ఇంటరప్టర్ | ఆర్క్ అంతరాయం | డిజైన్, వాక్యూమ్ సమగ్రత, విద్యుద్వాహక రికవరీని సంప్రదించండి |
| ఆపరేటింగ్ మెకానిజం | తెరవడం మరియు మూసివేయడం సంప్రదించండి | వేగం, ప్రయాణం, శక్తి, స్థిరత్వం, ఓర్పు |
| ఇన్సులేషన్ మద్దతు | విద్యుత్ విభజన మరియు నిర్మాణ మద్దతు | విద్యుద్వాహక పనితీరు మరియు యాంత్రిక బలం |
| ప్రాథమిక టెర్మినల్స్ | పవర్ సర్క్యూట్కు బ్రేకర్ను కనెక్ట్ చేయండి | ప్రస్తుత సామర్థ్యం, కనెక్షన్ జ్యామితి, ఉష్ణోగ్రత పెరుగుదల |
| సహాయక పరిచయాలు | స్థితి మరియు నియంత్రణ అభిప్రాయం | విశ్వసనీయత మరియు సర్క్యూట్ అనుకూలతను సంప్రదించండి |
| ట్రిప్ మరియు క్లోజ్ సర్క్యూట్లు | ఎలక్ట్రికల్ యాక్చుయేషన్ | కంట్రోల్ వోల్టేజ్, టైమింగ్, ప్రొటెక్షన్ కోఆర్డినేషన్ |
మెకానికల్ సింక్రొనైజేషన్
మూడు-దశల బ్రేకర్లు సమన్వయ పద్ధతిలో పనిచేయడానికి పరిచయాలు అవసరం. మెకానిజం వ్యక్తిగత స్తంభాలకు కదలికను బదిలీ చేస్తుంది, తద్వారా దశలు అవసరమైన సమయ సంబంధంలో తెరవబడతాయి మరియు మూసివేయబడతాయి.
అధిక సమయ వైవిధ్యం స్విచింగ్ పనితీరును ప్రభావితం చేస్తుంది, కాబట్టి మెకానిజం సర్దుబాటు మరియు తనిఖీ నాణ్యత నియంత్రణ మరియు నిర్వహణలో ముఖ్యమైన భాగాలు.
కాంపోనెంట్ ఇంటిగ్రేషన్ ఎందుకు ముఖ్యం
పేలవమైన మెకానిజం అమరికను అధిక-నాణ్యత అంతరాయాన్ని భర్తీ చేయదు. తప్పుగా రూపొందించబడిన టెర్మినల్ కనెక్షన్ కోసం బలమైన ఇన్సులేషన్ భర్తీ చేయదు. ఒక ఖచ్చితమైన రిలే సరిపోని నియంత్రణ వైరింగ్ కోసం భర్తీ చేయదు.
విశ్వసనీయ బ్రేకర్ పనితీరు ఈ అన్ని భాగాల పరస్పర చర్యపై ఆధారపడి ఉంటుంది.
రేట్ చేయబడిన వోల్టేజ్ మరియు ప్రస్తుత ప్రభావం ఎంపిక ఎలా ఉంటుంది?
రేటెడ్ వోల్టేజ్ మరియు కరెంట్ బ్రేకర్ యొక్క ప్రాథమిక ఎలక్ట్రికల్ ఆపరేటింగ్ ఎన్వలప్ను ఏర్పాటు చేస్తాయి. ఇంజనీర్లు పరిశీలించిన మొదటి స్పెసిఫికేషన్లలో ఇవి ఉన్నాయి, కానీ అవి పూర్తి సాంకేతిక మూల్యాంకనంలో భాగం మాత్రమే.
రేట్ చేయబడిన వోల్టేజ్
రేటెడ్ వోల్టేజ్ బ్రేకర్ పనిచేసే విద్యుత్ వ్యవస్థకు అనుగుణంగా ఉండాలి. ఇన్సులేషన్ వ్యవస్థ తప్పనిసరిగా సంబంధిత పవర్-ఫ్రీక్వెన్సీ మరియు తాత్కాలిక వోల్టేజ్ ఒత్తిళ్ల కోసం రూపొందించబడాలి.
మీడియం-వోల్టేజ్ బ్రేకర్లను వివిధ వోల్టేజ్ తరగతులకు తయారు చేయవచ్చు. ఉత్పత్తి కుటుంబాలు డిజైన్ మరియు మార్కెట్ ఆధారంగా 10 kV, 12 kV, 24 kV, 36 kV లేదా ఇతర నిర్వచించిన రేటింగ్లను కలిగి ఉండవచ్చు.
వాస్తవ ఎంపిక కేవలం తదుపరి అందుబాటులో ఉన్న రేటింగ్ని ఎంచుకోవడం కంటే సిస్టమ్ నామమాత్రపు వోల్టేజ్ మరియు వర్తించే ప్రమాణాన్ని అనుసరించాలి.
రేట్ చేయబడిన కరెంట్
రేటెడ్ కరెంట్ అనేది బ్రేకర్ నిర్వచించబడిన పరిస్థితులలో తీసుకువెళ్ళగల నిరంతర ప్రవాహాన్ని సూచిస్తుంది. అందువల్ల థర్మల్ పనితీరు స్పెసిఫికేషన్కు కేంద్రంగా ఉంటుంది.
కాంటాక్ట్లు, టెర్మినల్స్, కండక్టర్లు, ఫ్లెక్సిబుల్ కనెక్షన్లు, బస్బార్ ఇంటర్ఫేస్లు మరియు ఎన్క్లోజర్ వెంటిలేషన్ అన్నీ వేడి ఉత్పత్తి మరియు వెదజల్లడానికి దోహదం చేస్తాయి.
ఫ్రీక్వెన్సీ
పవర్ ఫ్రీక్వెన్సీ అంతరాయ వ్యవస్థ మరియు సంబంధిత రక్షణ మరియు కొలత పరికరాల యొక్క విద్యుత్ ప్రవర్తనను ప్రభావితం చేస్తుంది. ఉత్పత్తులు 50 Hz, 60 Hz లేదా మరొక నిర్వచించబడిన ఆపరేటింగ్ ఫ్రీక్వెన్సీ కోసం పేర్కొనబడవచ్చు.
ఇన్సులేషన్ స్థాయి
ఇన్సులేషన్ కోఆర్డినేషన్ నామమాత్రపు ఆపరేటింగ్ వోల్టేజ్ కంటే ఎక్కువ కలిగి ఉంటుంది. పరికరాలు వర్తించే డిజైన్ అవసరాల ద్వారా నిర్వచించబడిన పవర్-ఫ్రీక్వెన్సీ తట్టుకోగల వోల్టేజ్ మరియు ప్రేరణ పరిస్థితులను తట్టుకోవలసి ఉంటుంది.
| పరామితి | ఇది ఏమి నిర్వచిస్తుంది | వై ఇట్ మేటర్స్ |
|---|---|---|
| రేట్ చేయబడిన వోల్టేజ్ | ఎలక్ట్రికల్ సిస్టమ్ వోల్టేజ్ తరగతి | ఇన్సులేషన్ మరియు స్విచింగ్ అవసరాలను నిర్ణయిస్తుంది |
| రేట్ చేయబడిన కరెంట్ | నిరంతర కరెంట్ సామర్థ్యం | థర్మల్ మరియు కండక్టర్ అవసరాలను నిర్ణయిస్తుంది |
| రేట్ చేయబడిన ఫ్రీక్వెన్సీ | పవర్-సిస్టమ్ ఆపరేటింగ్ ఫ్రీక్వెన్సీ | ఎలక్ట్రికల్ నెట్వర్క్తో అనుకూలతను నిర్ధారిస్తుంది |
| ఇన్సులేషన్ స్థాయి | విద్యుద్వాహకము అవసరాలను తట్టుకుంటుంది | ఇన్సులేషన్ సమన్వయానికి మద్దతు ఇస్తుంది |
| షార్ట్-సర్క్యూట్ రేటింగ్ | ఫాల్ట్-కరెంట్ అంతరాయం మరియు తట్టుకోగల సామర్థ్యం | నెట్వర్క్ లోపాల సమయంలో పరికరాలను రక్షిస్తుంది |
ఉష్ణోగ్రత పెరుగుదల పరిగణనలు
నిరంతర విద్యుత్తు విద్యుత్ పరిచయాలు మరియు కండక్టర్ల వద్ద వేడిని ఉత్పత్తి చేస్తుంది. అందువల్ల ఉష్ణోగ్రత-పెరుగుదల సామర్థ్యాన్ని ఆవరణ అమరికతో పాటుగా అంచనా వేయాలి.
ఒక కాంపాక్ట్ మెటల్ ఎన్క్లోజర్ లోపల ఇన్స్టాల్ చేయబడిన బ్రేకర్ పెద్ద వెంటిలేటెడ్ అమరికలో ఇన్స్టాల్ చేయబడిన అదే బ్రేకర్ నుండి విభిన్న ఉష్ణ పరిస్థితులను అనుభవించవచ్చు. పరిసర ఉష్ణోగ్రత మరియు సంస్థాపన ఎత్తు కూడా ఉష్ణ పనితీరును ప్రభావితం చేయవచ్చు.
సిస్టమ్ వోల్టేజ్ ప్రారంభ స్థానం మాత్రమే
రెండు బ్రేకర్లు ఒకే విధమైన వోల్టేజ్ రేటింగ్ను పంచుకోగలవు, అయితే ప్రస్తుత రేటింగ్, షార్ట్-సర్క్యూట్ సామర్థ్యం, ఆపరేటింగ్ మెకానిజం, ఇన్సులేషన్ కాన్ఫిగరేషన్, టెర్మినల్ అమరిక మరియు మెకానికల్ ఎండ్యూరెన్స్లో తేడా ఉంటుంది.
కాబట్టి ప్రొఫెషనల్ స్పెసిఫికేషన్ ఎంపికను ఒకే సంఖ్యకు తగ్గించడాన్ని నివారించాలి.
షార్ట్-సర్క్యూట్ సామర్థ్యం మరియు అంతరాయ వేగం ఎందుకు ముఖ్యమైనవి?
మీడియం-వోల్టేజ్ సర్క్యూట్ బ్రేకర్ ఎంపికలో షార్ట్-సర్క్యూట్ పనితీరు అత్యంత ముఖ్యమైన స్పెసిఫికేషన్లలో ఒకటి. ఒక లోపం తక్కువ వ్యవధిలో చాలా పెద్ద ప్రవాహాలను మరియు అధిక ఎలక్ట్రోమెకానికల్ శక్తులను ఉత్పత్తి చేస్తుంది.
షార్ట్ సర్క్యూట్ కరెంట్
అందుబాటులో ఉన్న ఫాల్ట్ కరెంట్ జనరేటర్లు, ట్రాన్స్ఫార్మర్లు, కండక్టర్లు మరియు సిస్టమ్ ఇంపెడెన్స్తో సహా ఎలక్ట్రికల్ నెట్వర్క్ ద్వారా నిర్ణయించబడుతుంది. స్విచ్ గేర్ ఇంజనీర్ సాధారణంగా దీనిని షార్ట్-సర్క్యూట్ స్టడీ ద్వారా నిర్ణయిస్తారు.
బ్రేకర్ తప్పనిసరిగా లెక్కించిన తప్పు పరిస్థితులకు తగిన అంతరాయ సామర్థ్యాన్ని కలిగి ఉండాలి.
బ్రేకింగ్ కరెంట్
బ్రేకర్ తప్పనిసరిగా రేట్ చేయబడిన సిస్టమ్ వోల్టేజ్ వద్ద పేర్కొన్న షార్ట్-సర్క్యూట్ కరెంట్కు అంతరాయం కలిగించే సామర్థ్యాన్ని కలిగి ఉండాలి. అంతరాయ ప్రక్రియ కరెంట్ ఆరిపోయిన తర్వాత విద్యుద్వాహక రికవరీని నిర్వహించాలి.
స్వల్పకాలిక తట్టుకుంటుంది
రక్షణ వ్యవస్థ ఈవెంట్ను క్లియర్ చేస్తున్నప్పుడు స్విచ్గేర్ అసెంబ్లీలు కూడా ఫాల్ట్ కరెంట్లకు గురికావచ్చు. మెకానికల్ మరియు థర్మల్ నిర్మాణం వర్తించే వ్యవధి కోసం నిర్వచించిన కరెంట్ను తట్టుకోవాలి.
పీక్ తట్టుకుంటుంది
ఫాల్ట్ కరెంట్ యొక్క గరిష్ట విలువ కండక్టర్లు మరియు నిర్మాణ భాగాలపై ఎలక్ట్రోడైనమిక్ శక్తులను ఉత్పత్తి చేస్తుంది. మెకానికల్ డిజైన్ తప్పనిసరిగా ఈ ఒత్తిడిని పరిగణనలోకి తీసుకోవాలి.
అంతరాయ సమయం
మొత్తం తప్పు-క్లియరింగ్ సీక్వెన్స్ అనేక దశలను కలిగి ఉంటుంది: తప్పు గుర్తింపు, రిలే నిర్ణయం, ట్రిప్-సిగ్నల్ ట్రాన్స్మిషన్, ఆపరేటింగ్ మెకానిజం కదలిక, కాంటాక్ట్ సెపరేషన్, ఆర్క్ అంతరాయం మరియు నెట్వర్క్ రికవరీ.
బ్రేకర్ స్వతంత్రంగా పనిచేయదు. పూర్తి క్లియరింగ్ సమయం రిలే, కంట్రోల్ సర్క్యూట్రీ, ట్రిప్ కాయిల్, మెకానికల్ మెకానిజం, కాంటాక్ట్ మూమెంట్ మరియు ఎలక్ట్రికల్ సిస్టమ్పై ఆధారపడి ఉంటుంది.
రక్షణ రిలే తప్పక తప్పును గుర్తించి, దాని రూపొందించిన ఆపరేటింగ్ సమయంలో ట్రిప్ కమాండ్ను జారీ చేయాలి.
రిలే మరియు బ్రేకర్ మధ్య విద్యుత్ మార్గం తప్పనిసరిగా ట్రిప్ కమాండ్ను సరిగ్గా బదిలీ చేయాలి.
మెకానికల్ సిస్టమ్ తప్పనిసరిగా ఎలక్ట్రికల్ కమాండ్ను పునరావృత కాంటాక్ట్ కదలికలోకి అనువదించాలి.
ఇంటర్ప్టర్ తప్పనిసరిగా కరెంట్ను క్లియర్ చేయాలి మరియు అవసరమైన విద్యుద్వాహక శక్తిని పునరుద్ధరించాలి.
మీడియం విషయాలకు ఎందుకు అంతరాయం కలిగిస్తున్నారు
సంపర్క విభజన సమయంలో ఆర్క్ ఎలా ప్రవర్తిస్తుందో అంతరాయ మాధ్యమం నిర్ణయిస్తుంది. వాక్యూమ్ టెక్నాలజీ నియంత్రిత సీల్డ్ వాతావరణాన్ని అందిస్తుంది మరియు అంతరాయాన్ని సాధించడానికి సంప్రదింపు జ్యామితి మరియు మెటీరియల్ ప్రవర్తనను ఉపయోగిస్తుంది.
ఇది కొన్ని పాత అంతరాయ సాంకేతికతలతో పోల్చినప్పుడు కాంపాక్ట్ ఇంటర్ప్టర్ కొలతలు మరియు సాపేక్షంగా సులభమైన అంతరాయ గదిని అనుమతిస్తుంది.
అయినప్పటికీ, తుది బ్రేకర్ రేటింగ్ ఇప్పటికీ పూర్తి రూపకల్పనపై ఆధారపడి ఉంటుంది. వాక్యూమ్ టెక్నాలజీ అంటే ప్రతి వాక్యూమ్ బ్రేకర్ ఏదైనా ఏకపక్ష ఫాల్ట్ కరెంట్కు అంతరాయం కలిగించగలదని కాదు.
కాబట్టి సరైన సాంకేతిక విధానం ఏమిటంటే, లెక్కించిన సిస్టమ్ తప్పు స్థాయితో ప్రారంభించి, ఆపై బ్రేకర్ యొక్క రేట్ అంతరాయాన్ని ధృవీకరించడం మరియు వర్తించే ప్రమాణం కింద సామర్థ్యాలను తట్టుకోవడం.
ఆపరేటింగ్ మెకానిజం పనితీరును ఎలా ప్రభావితం చేస్తుంది?
ఆపరేటింగ్ మెకానిజం బ్రేకర్ పరిచయాలు ఎంత త్వరగా మరియు స్థిరంగా కదులుతుందో నిర్ణయిస్తుంది. యాంత్రిక సంఘటనల యొక్క ఖచ్చితమైన క్రమంలో అంతరాయం ఏర్పడుతుంది కాబట్టి, మెకానిజం రూపకల్పన పనితీరుకు ప్రధానమైనది.
స్ప్రింగ్ ఆపరేటింగ్ మెకానిజమ్స్
స్ప్రింగ్ మెకానిజమ్స్ క్లోజింగ్ లేదా ఓపెనింగ్ ఆపరేషన్కు ముందు యాంత్రిక శక్తిని నిల్వ చేస్తాయి. విద్యుత్ నియంత్రణ ఆదేశాలు బ్రేకర్ పరిచయాలను తరలించడానికి నిల్వ చేయబడిన శక్తిని విడుదల చేస్తాయి.
ఈ ఆర్కిటెక్చర్ మీడియం-వోల్టేజ్ స్విచ్గేర్లో విస్తృతంగా ఉపయోగించబడుతుంది ఎందుకంటే మెకానికల్ స్ట్రోక్ సమయంలో నిరంతర విద్యుత్ సరఫరా అవసరం లేకుండా యంత్రాంగం నియంత్రిత సంపర్క కదలికను అందిస్తుంది.
విద్యుదయస్కాంత యంత్రాంగాలు
కొన్ని బ్రేకర్ డిజైన్లు కాంటాక్ట్ కదలికను రూపొందించడానికి విద్యుదయస్కాంత ఆపరేటింగ్ సిస్టమ్లను ఉపయోగిస్తాయి. ఈ యంత్రాంగాలు విభిన్న కార్యాచరణ లక్షణాలను అందించగలవు మరియు నిర్దిష్ట బ్రేకర్ ఆర్కిటెక్చర్ మరియు నియంత్రణ అవసరాలకు అనుగుణంగా ఎంచుకోవచ్చు.
ముగింపు ఆపరేషన్
మూసివేసే సమయంలో, యంత్రాంగం తప్పనిసరిగా పరిచయాలను సముచితమైన వేగంతో మరియు చివరి సంప్రదింపు శక్తితో కలిసి తీసుకురావాలి. స్థిరమైన ముగింపు ప్రవర్తన యాంత్రిక ప్రభావాన్ని తగ్గించడంలో సహాయపడుతుంది మరియు సరైన ప్రస్తుత ప్రసరణను నిర్ధారిస్తుంది.
ఓపెనింగ్ ఆపరేషన్
ఓపెనింగ్ స్ట్రోక్ తప్పనిసరిగా తగినంత వేగంగా మరియు ఉద్దేశించిన అంతరాయ ప్రక్రియకు మద్దతు ఇచ్చేంత స్థిరంగా ఉండాలి. కాంటాక్ట్ సెపరేషన్ దూరం మరియు వేగం ముఖ్యమైనవి ఎందుకంటే ఇంటర్ప్టర్కు కరెంట్ అంతరాయం తర్వాత సరైన విద్యుద్వాహక స్థితిని ఏర్పాటు చేయాలి.
శక్తి నిల్వ
మెకానిజమ్స్ సాధారణంగా శక్తి-నిల్వ సూచిక లేదా మోటారు-ఆపరేటెడ్ ఛార్జింగ్ సిస్టమ్ను కలిగి ఉంటాయి. తదుపరి ఆపరేషన్ కోసం యంత్రాంగానికి తగినంత శక్తి ఉందో లేదో నియంత్రణ వ్యవస్థ నిర్ణయించగలదు.
మెకానికల్ ఓర్పు
పునరావృత కార్యకలాపాలు స్ప్రింగ్లు, షాఫ్ట్లు, బేరింగ్లు, లింకేజ్లు, లాచెస్ మరియు ఆక్సిలరీ స్విచ్లలో దుస్తులు ధరిస్తాయి. మెకానికల్ ఎండ్యూరెన్స్ టెస్టింగ్ అనేది మెకానిజం నిర్దిష్ట సంఖ్యలో కార్యకలాపాలను ఆమోదయోగ్యం కాని క్షీణత లేకుండా పూర్తి చేయగలదో లేదో నిర్ధారించడంలో సహాయపడుతుంది.
| మెకానిజం ప్రాంతం | అవసరమైన ప్రవర్తన | సాధ్యం వైఫల్యం ఆందోళన |
|---|---|---|
| శక్తి నిల్వ | ఆపరేషన్ కోసం నమ్మదగిన తయారీ | అసంపూర్ణ ఛార్జింగ్ లేదా మోటార్ సమస్యలు |
| డ్రైవ్ తెరవబడుతోంది | స్థిరమైన వేగవంతమైన సంపర్క విభజన | నెమ్మదిగా కదలిక, దుస్తులు, యాంత్రిక అవరోధం |
| మూసివేసే డ్రైవ్ | నియంత్రిత సంప్రదింపు నిశ్చితార్థం | అధిక ప్రభావం లేదా అసంపూర్తిగా మూసివేయడం |
| లాచింగ్ | సురక్షిత సంప్రదింపు స్థానం | సరికాని గొళ్ళెం సర్దుబాటు లేదా ధరించడం |
| సహాయక స్విచ్లు | ఖచ్చితమైన స్థానం అభిప్రాయం | సరికాని సూచన లేదా సంప్రదింపు క్షీణత |
మెకానికల్ టైమింగ్ ముఖ్యం
మూడు-దశల బ్రేకర్ కోసం, మూడు ధ్రువాల ఆపరేషన్ తప్పనిసరిగా పేర్కొన్న సమయ సంబంధంలో ఉండాలి. అధిక పోల్-టు-పోల్ వైవిధ్యం మారే ప్రవర్తనను ప్రభావితం చేస్తుంది మరియు తయారీ మరియు నిర్వహణ సమయంలో నియంత్రించబడాలి.
యంత్రాంగం యొక్క నిర్వహణ
సీల్డ్ ఇంటర్ప్టర్కు దాని ఉద్దేశించిన సేవా జీవితంలో పరిమిత సర్వీసింగ్ అవసరం కావచ్చు, కానీ యంత్రాంగం బాహ్యంగా మరియు యాంత్రికంగా ఉంటుంది. లింకేజీల తనిఖీ, పేర్కొన్న చోట లూబ్రికేషన్, ఫాస్టెనర్లు, స్ప్రింగ్లు, బేరింగ్లు మరియు సహాయక పరిచయాలు ముఖ్యమైనవి.
నిర్వహణ ప్రణాళిక తయారీదారు యొక్క సాంకేతిక సూచనలను మరియు సంస్థాపన యొక్క వాస్తవ మార్పిడి విధిని అనుసరించాలి.
ఇండోర్ మరియు అవుట్డోర్ డిజైన్ల మధ్య తేడా ఏమిటి?
ఇండోర్ మరియు అవుట్డోర్ బ్రేకర్లు చాలా భిన్నమైన యాంత్రిక మరియు పర్యావరణ అవసరాలను కలిగి ఉన్నప్పుడు అదే ప్రాథమిక అంతరాయ సూత్రాన్ని ఉపయోగించవచ్చు.
ఇండోర్ బ్రేకర్లు
ఇండోర్ బ్రేకర్లు సాధారణంగా స్విచ్గేర్ క్యాబినెట్లు లేదా ఎలక్ట్రికల్ రూమ్లలో అమర్చబడి ఉంటాయి. వారి చుట్టుపక్కల వాతావరణం మరింత నియంత్రించబడవచ్చు, కాంపాక్ట్ ఇన్సులేషన్ మరియు ఎన్క్లోజర్ ఏర్పాట్లను అనుమతిస్తుంది.
ఇండోర్ డిజైన్లు తరచుగా ఉపసంహరించదగిన యూనిట్లుగా లేదా మెటల్-క్లాడ్ స్విచ్గేర్లో స్థిర సంస్థాపనలుగా కనిపిస్తాయి. ఖచ్చితమైన అమరిక ప్యానెల్ నిర్మాణంపై ఆధారపడి ఉంటుంది.
అవుట్డోర్ బ్రేకర్లు
ఆరుబయట పరికరాలు వర్షం, తేమ, ఉష్ణోగ్రత మార్పులు, సూర్యకాంతి, కాలుష్యం, దుమ్ము, గాలి మరియు ఇతర పర్యావరణ ఒత్తిళ్లను తట్టుకోవాలి.
అందువల్ల అవుట్డోర్ ఉత్పత్తులకు తగిన ఎన్క్లోజర్ సీలింగ్, బాహ్య ఇన్సులేషన్, మెటీరియల్ ఎంపిక, ఉపరితల రక్షణ మరియు వాతావరణ-నిరోధక యంత్రాంగాలు అవసరం.
మిశ్రమ ఇన్సులేషన్
అవుట్డోర్ బ్రేకర్లు ఉత్పత్తి నిర్మాణాన్ని బట్టి సిలికాన్ రబ్బరు లేదా ఎపాక్సీ-ఆధారిత భాగాలు వంటి మిశ్రమ ఇన్సులేటింగ్ పదార్థాలను ఉపయోగించవచ్చు. సరిగ్గా రూపొందించబడినప్పుడు మారుతున్న పర్యావరణ పరిస్థితులలో ఈ పదార్థాలు ఇన్సులేషన్ పనితీరుకు మద్దతు ఇస్తాయి.
పోల్-మౌంటెడ్ ఇన్స్టాలేషన్లు
కొన్ని బహిరంగ పంపిణీ బ్రేకర్లు పోల్ మౌంటు కోసం రూపొందించబడ్డాయి. ఈ కాన్ఫిగరేషన్ ఓవర్హెడ్ డిస్ట్రిబ్యూషన్ నెట్వర్క్లలోకి ఏకీకరణను సులభతరం చేస్తుంది మరియు సాపేక్షంగా చిన్న పాదముద్రను ఆక్రమించడానికి స్విచ్చింగ్ పరికరాన్ని అనుమతిస్తుంది.
సబ్ స్టేషన్ సంస్థాపనలు
సబ్స్టేషన్ బ్రేకర్లను స్ట్రక్చర్లపై లేదా అవుట్డోర్ స్విచ్గేర్ అసెంబ్లీలలో ఇన్స్టాల్ చేయవచ్చు. బస్బార్లు, కరెంట్ ట్రాన్స్ఫార్మర్లు, వోల్టేజ్ ట్రాన్స్ఫార్మర్లు, సర్జ్ అరెస్టర్లు మరియు గ్రౌండింగ్ సిస్టమ్లకు వాటి కనెక్షన్ను సమన్వయం చేయాలి.
| సంస్థాపన రకం | విలక్షణమైన పర్యావరణం | ప్రధాన డిజైన్ దృష్టి |
|---|---|---|
| ఇండోర్ స్విచ్ గేర్ | ఎలక్ట్రికల్ గదులు మరియు పరివేష్టిత క్యాబినెట్లు | కాంపాక్ట్నెస్, కంపార్ట్మెంట్ ఇంటిగ్రేషన్, సర్వీస్ యాక్సెస్ |
| బహిరంగ పంపిణీ | ఓపెన్-ఎయిర్ నెట్వర్క్లు | వాతావరణ నిరోధకత మరియు ఇన్సులేషన్ పనితీరు |
| పోల్-మౌంటెడ్ | ఓవర్ హెడ్ పంపిణీ వ్యవస్థలు | బరువు, మౌంటు నిర్మాణం, రిమోట్ ఆపరేషన్ |
| అవుట్డోర్ సబ్స్టేషన్ | యుటిలిటీ మరియు ఇండస్ట్రియల్ సబ్స్టేషన్లు | పర్యావరణ ఓర్పు, బస్బార్ ఏకీకరణ, ఇన్సులేషన్ కోఆర్డినేషన్ |
పర్యావరణ కారకాలు
ఉష్ణోగ్రత, ఎత్తు, కాలుష్యం, తేమ, ఉప్పు బహిర్గతం మరియు అతినీలలోహిత వికిరణం అన్నీ పరికరాల ఎంపికను ప్రభావితం చేస్తాయి.
ఉదాహరణకు, అధిక ఎత్తులో గాలి ఇన్సులేషన్ యొక్క విద్యుద్వాహక పనితీరును ప్రభావితం చేయవచ్చు, అయితే తీవ్రమైన కాలుష్యం బాహ్య ఇన్సులేషన్ ఉపరితలాలను ప్రభావితం చేస్తుంది. తీర పరిసరాలు ముఖ్యంగా మెటల్ నిర్మాణాలు మరియు కనెక్షన్ల చుట్టూ తుప్పు బహిర్గతతను పెంచుతాయి.
ఇండోర్ అంటే మెయింటెనెన్స్ లేనిది కాదు
ఇండోర్ పరికరాలు ప్రత్యక్ష వాతావరణం నుండి రక్షించబడతాయి, అయితే దుమ్ము, సంక్షేపణం, ఉష్ణోగ్రత సైక్లింగ్ మరియు మెకానికల్ దుస్తులు ఇప్పటికీ మెకానిజం మరియు విద్యుత్ కనెక్షన్లను ప్రభావితం చేస్తాయి.
ఇండోర్ పరికరాలు ఆదర్శవంతమైన పరిస్థితుల్లో పనిచేస్తాయని భావించడం కంటే పర్యావరణ పరిరక్షణను వాస్తవికంగా అంచనా వేయాలి.
వాక్యూమ్ బ్రేకర్లు ఇతర అంతరాయ సాంకేతికతలతో ఎలా సరిపోతాయి?
అంతరాయ సాంకేతికతల మధ్య వ్యత్యాసాలను అర్థం చేసుకోవడం ఇంజనీర్లకు సమాచారంతో కూడిన సాంకేతిక నిర్ణయం తీసుకోవడంలో సహాయపడుతుంది. ప్రతి సాంకేతికత దాని స్వంత విద్యుత్, యాంత్రిక, పర్యావరణ మరియు నిర్వహణ లక్షణాలను కలిగి ఉంటుంది.
గాలి అంతరాయం
ఎయిర్ సర్క్యూట్ అంతరాయం గాలిని ఆర్క్ మాధ్యమంగా ఉపయోగిస్తుంది. చారిత్రాత్మకంగా, గాలి వ్యవస్థలు అనేక వోల్టేజ్ తరగతులలో ఉపయోగించబడ్డాయి. వాటి రూపకల్పనలో ఆర్క్ చ్యూట్లు, మాగ్నెటిక్ బ్లోఅవుట్ లేదా ఆర్క్ను నియంత్రించడానికి ఇతర పద్ధతులు ఉంటాయి.
మీడియం వోల్టేజ్ వద్ద, కాంపాక్ట్ వాక్యూమ్ అంతరాయం ఒక సీల్డ్ ఛాంబర్ లోపల అంతరాయ ప్రక్రియను ఉంచడం ద్వారా విభిన్న భౌతిక నిర్మాణాన్ని అందిస్తుంది.
చమురు అంతరాయం
ఆయిల్ సర్క్యూట్ బ్రేకర్లు ఇన్సులేటింగ్ ఆయిల్ను ఇన్సులేటింగ్ మాధ్యమంగా మరియు ఆర్క్-ఆర్క్లను ఆర్పే ప్రక్రియలో భాగంగా ఉపయోగిస్తాయి. పాత సంస్థాపనలు ఇప్పటికీ అటువంటి పరికరాలను కలిగి ఉండవచ్చు, కానీ ఆధునిక మీడియం-వోల్టేజ్ సంస్థాపనలు తరచుగా ప్రత్యామ్నాయ సాంకేతికతలను ఉపయోగిస్తాయి.
చమురు వ్యవస్థలకు చమురు పరిస్థితి, నియంత్రణ, లీకేజీ, కాలుష్యం మరియు సంబంధిత నిర్వహణ సమస్యలపై శ్రద్ధ అవసరం.
SF6 అంతరాయం
SF6 గ్యాస్ చారిత్రాత్మకంగా గ్యాస్-ఇన్సులేటెడ్ మరియు గ్యాస్ సర్క్యూట్-బ్రేకింగ్ పరికరాలలో దాని విద్యుత్ ఇన్సులేషన్ మరియు ఆర్క్-ఆర్క్-పీల్చేసే లక్షణాల కారణంగా ఉపయోగించబడింది. అయితే, పర్యావరణ పరిగణనలు తగిన అనువర్తనాల్లో ప్రత్యామ్నాయ సాంకేతికతలను అభివృద్ధి చేయడం మరియు స్వీకరించడాన్ని ప్రోత్సహించాయి.
వాక్యూమ్ అంతరాయం
వాక్యూమ్ అంతరాయం ఒక సీల్డ్ వాక్యూమ్ చాంబర్ని ఉపయోగిస్తుంది. దాని కాంపాక్ట్ అంతరాయ మూలకం మరియు ఇంటర్ప్టర్ లోపల ఇన్సులేటింగ్ ఆయిల్ లేకపోవడం సాంకేతికత యొక్క ముఖ్యమైన లక్షణాలు.
| సాంకేతికత | ఆర్క్ మీడియం | విలక్షణమైన పరిశీలన |
|---|---|---|
| గాలి | గాలి | ఆర్క్ నియంత్రణ నిర్మాణం మరియు భౌతిక ఇన్సులేషన్ అవసరాలు |
| నూనె | ఇన్సులేటింగ్ నూనె | చమురు పరిస్థితి, నియంత్రణ, నిర్వహణ |
| SF6 గ్యాస్ | SF6 | గ్యాస్ సీలింగ్, హ్యాండ్లింగ్, పర్యావరణ పరిగణనలు |
| వాక్యూమ్ | మెటల్-ఆవిరి ఆర్క్ ప్రవర్తనతో వాక్యూమ్ | ఇంటరప్టర్ డిజైన్, కాంటాక్ట్ మెటీరియల్, మెకానిజం పనితీరు |
మీడియం వోల్టేజ్లో వాక్యూమ్ టెక్నాలజీ ఎందుకు విస్తృతంగా ఉపయోగించబడుతుంది
వాక్యూమ్ అంతరాయం ఒక కాంపాక్ట్ ఇంటరప్టర్, ఫాస్ట్ ఆర్క్ ఎక్స్టింక్షన్ మరియు సీల్డ్ అంతరాయం కలిగించే వాతావరణాన్ని అందిస్తుంది. ఈ లక్షణాలు ఇండోర్ మీడియం-వోల్టేజ్ స్విచ్గేర్ మరియు అనేక అవుట్డోర్ డిస్ట్రిబ్యూషన్ అప్లికేషన్లతో బాగా సరిపోతాయి.
సాంకేతికత ఆధునిక బ్రేకర్ మెకానిజమ్స్ మరియు డిజిటల్ ప్రొటెక్షన్ సిస్టమ్లకు కూడా అనుకూలంగా ఉంటుంది.
సాంకేతికత ఎంపిక అప్లికేషన్-నిర్దిష్టంగా ఉండాలి
ఒక అంతరాయ మాధ్యమాన్ని విశ్వవ్యాప్తంగా ఉన్నతమైనదిగా ప్రకటించడం సాంకేతికంగా సరైనది కాదు. ఎలక్ట్రికల్ నెట్వర్క్ యొక్క అవసరాలు, అందుబాటులో ఉన్న ఇన్స్టాలేషన్ స్థలం, పర్యావరణ పరిస్థితులు, ఆపరేటింగ్ విధి, రక్షణ నిర్మాణం, వర్తించే ప్రమాణాలు మరియు నిర్వహణ వ్యూహాన్ని సరిపోల్చడం సరైన విధానం.
తగిన సాంకేతికత అనేది పూర్తి అవసరాలను సంతృప్తి పరుస్తుంది.
రక్షణ రిలేలు మరియు సెన్సార్లతో బ్రేకర్ ఎలా పని చేస్తుంది?
సర్క్యూట్ బ్రేకర్ అరుదుగా ఒంటరిగా పనిచేస్తుంది. దీని ట్రిప్ మరియు ముగింపు చర్యలు సాధారణంగా విద్యుత్ పరిస్థితులను కొలిచే రక్షణ వ్యవస్థతో సమన్వయం చేయబడతాయి మరియు స్విచ్చింగ్ చర్య అవసరమైనప్పుడు నిర్ణయిస్తాయి.
ప్రస్తుత ట్రాన్స్ఫార్మర్లు
ప్రస్తుత ట్రాన్స్ఫార్మర్లు రక్షణ రిలేలు మరియు మీటర్లకు స్కేల్ చేయబడిన ప్రస్తుత సమాచారాన్ని అందిస్తాయి. వాటి నిష్పత్తులు మరియు ఖచ్చితత్వ లక్షణాలు రక్షణ పథకంతో సరిపోలాలి.
ప్రస్తుత ట్రాన్స్ఫార్మర్ మరియు బ్రేకర్ ఒకే తప్పు-క్లియరింగ్ గొలుసులో భాగంగా ఉంటాయి. CT కాన్ఫిగరేషన్ లేదా వైరింగ్ తప్పుగా ఉంటే, రిలే ఆశించిన సిగ్నల్ను అందుకోకపోవచ్చు.
వోల్టేజ్ ట్రాన్స్ఫార్మర్లు
వోల్టేజ్ ట్రాన్స్ఫార్మర్లు రక్షణ, మీటరింగ్, సింక్రొనైజేషన్ మరియు నియంత్రణ కోసం వోల్టేజ్ సమాచారాన్ని అందించగలవు. రక్షణ పనితీరుపై ఆధారపడి, రిలే నెట్వర్క్ యొక్క విద్యుత్ స్థితిని నిర్ణయించడానికి కరెంట్తో కలిసి వోల్టేజ్ను ఉపయోగించవచ్చు.
రక్షణ రిలేలు
రక్షణ రిలేలు నిరంతరం విద్యుత్ కొలతలను మూల్యాంకనం చేస్తాయి. అప్లికేషన్పై ఆధారపడి, ఫంక్షన్లు ఓవర్కరెంట్, ఎర్త్ ఫాల్ట్, అండర్ వోల్టేజ్, ఓవర్ వోల్టేజ్, డైరెక్షనల్ ప్రొటెక్షన్, మోటర్ ప్రొటెక్షన్, ట్రాన్స్ఫార్మర్ ప్రొటెక్షన్ లేదా ఇతర ప్రత్యేక ఫంక్షన్లను కలిగి ఉంటాయి.
ట్రిప్ సర్క్యూట్
బ్రేకర్ తెరవాలని రిలే నిర్ణయించినప్పుడు, అది కంట్రోల్ సర్క్యూట్ ద్వారా ట్రిప్ కమాండ్ను పంపుతుంది. ట్రిప్ కాయిల్ మెకానిజంను ప్రేరేపిస్తుంది, ఇది పరిచయాలను వేరు చేస్తుంది.
మూసివేత నియంత్రణ
మూసివేయడం కూడా నియంత్రించబడుతుంది. సిస్టమ్ లోకల్ మరియు రిమోట్ క్లోజింగ్ కంట్రోల్స్, ఎలక్ట్రికల్ ఇంటర్లాక్లు, సింక్రొనైజేషన్ ఫంక్షన్లు మరియు పర్మిసివ్ సిగ్నల్లను కలిగి ఉండవచ్చు.
| సిస్టమ్ ఎలిమెంట్ | ఫంక్షన్ | బ్రేకర్తో సంబంధం |
|---|---|---|
| ప్రస్తుత ట్రాన్స్ఫార్మర్ | కరెంట్ని కొలుస్తుంది | రక్షణ మరియు మీటరింగ్ ఇన్పుట్ను అందిస్తుంది |
| వోల్టేజ్ ట్రాన్స్ఫార్మర్ | వోల్టేజీని కొలుస్తుంది | రక్షణ మరియు నియంత్రణ కోసం వోల్టేజ్ సమాచారాన్ని అందిస్తుంది |
| రక్షణ రిలే | విద్యుత్ పరిస్థితులను అంచనా వేస్తుంది | ట్రిప్ లేదా అనుమతి కమాండ్లను జారీ చేస్తుంది |
| ట్రిప్ కాయిల్ | విద్యుత్ ఆదేశాన్ని యాంత్రిక చర్యగా మారుస్తుంది | బ్రేకర్ ఓపెనింగ్ను ప్రారంభిస్తుంది |
| నియంత్రణ వ్యవస్థ | మారడం మరియు స్థితిని పర్యవేక్షిస్తుంది | స్థానిక, రిమోట్ మరియు ఇంటర్లాక్డ్ ఆపరేషన్ను నిర్వహిస్తుంది |
ఇంటర్లాకింగ్
ఇంటర్లాకింగ్ అనేది ఒక ముఖ్యమైన భద్రతా లక్షణం. పరికరాలు సరికాని స్థితిలో ఉన్నప్పుడు మెకానికల్ లేదా ఎలక్ట్రికల్ ఇంటర్లాక్లు ఎంచుకున్న చర్యలను నిరోధించవచ్చు.
ఉదాహరణకు, ఒక ఉపసంహరణ బ్రేకర్ మూసివేయబడినప్పుడు స్థానాల మధ్య తరలించడానికి అనుమతించబడదు. సిస్టమ్ ఆర్కిటెక్చర్ ఆధారంగా ప్రైమరీ సర్క్యూట్ శక్తివంతంగా ఉన్నప్పుడు ఎర్తింగ్ స్విచ్ పనిచేయకుండా నిరోధించబడవచ్చు.
రిమోట్ పర్యవేక్షణ
ఆధునిక ఎలక్ట్రికల్ ఇన్స్టాలేషన్లు బ్రేకర్ పొజిషన్, ట్రిప్ స్టేటస్, మెకానిజం కండిషన్ మరియు ఇతర పారామితులను పర్యవేక్షించడానికి డిజిటల్ కమ్యూనికేషన్ను ఎక్కువగా ఉపయోగిస్తాయి.
రిమోట్ సమాచారం కార్యాచరణ అవగాహనను మెరుగుపరుస్తుంది, అయితే డిజిటల్ పర్యవేక్షణ సరైన స్థానిక భద్రతా విధానాలను భర్తీ చేయదు. నిర్వహణ బృందాలకు ఇప్పటికీ నిర్వచించబడిన ఐసోలేషన్, వెరిఫికేషన్, గ్రౌండింగ్ మరియు పని పద్ధతులు అవసరం.
ఏ అప్లికేషన్లు ఈ స్విచింగ్ టెక్నాలజీని ఉపయోగిస్తాయి?
వాక్యూమ్ అంతరాయ సాంకేతికత అనేక మీడియం-వోల్టేజ్ అప్లికేషన్లలో ఉపయోగించబడుతుంది ఎందుకంటే దాని కాంపాక్ట్ రూపం మరియు సీల్డ్ ఇంటర్ప్టర్ విస్తృత శ్రేణి పంపిణీ నిర్మాణాలకు సరిపోతాయి.
ఫీడర్ స్విచింగ్, ట్రాన్స్ఫార్మర్ కనెక్షన్లు, బస్ విభాగాలు మరియు యుటిలిటీ నెట్వర్క్లలో పంపిణీ రక్షణ కోసం ఉపయోగించబడుతుంది.
మోటార్లు, ట్రాన్స్ఫార్మర్లు, ప్రాసెస్ పరికరాలు మరియు అంతర్గత పంపిణీ వ్యవస్థలను అందించే మీడియం-వోల్టేజ్ ఫీడర్ల కోసం ఉపయోగించబడుతుంది.
సేకరణ వ్యవస్థలు, ట్రాన్స్ఫార్మర్ కనెక్షన్లు, ఫీడర్ రక్షణ మరియు సోలార్ మరియు విండ్ ఇన్స్టాలేషన్లలో నియంత్రిత మార్పిడికి మద్దతు ఇస్తుంది.
మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ నెట్వర్క్లకు వర్తించవచ్చు, ఇక్కడ పరికరాలు డిమాండ్ ఉన్న పారిశ్రామిక వాతావరణంలో పనిచేయాలి.
మీడియం-వోల్టేజ్ విద్యుత్ సరఫరాలను స్వీకరించే మరియు ట్రాన్స్ఫార్మర్లు మరియు ఫీడర్ల ద్వారా శక్తిని పంపిణీ చేసే పెద్ద భవనాలు మరియు క్యాంపస్లలో ఉపయోగించబడుతుంది.
నియంత్రిత మీడియం-వోల్టేజ్ మార్పిడి అవసరమయ్యే రైలు, రవాణా, విమానాశ్రయాలు మరియు ఇతర మౌలిక సదుపాయాల కోసం విద్యుత్ పంపిణీకి మద్దతు ఇవ్వగలదు.
యుటిలిటీ పంపిణీ
యుటిలిటీ నెట్వర్క్లు ఫీడర్లను నిర్వహించడానికి మరియు డిస్ట్రిబ్యూషన్ సర్క్యూట్లను విభజించడానికి మీడియం-వోల్టేజ్ బ్రేకర్లను ఉపయోగిస్తాయి. నెట్వర్క్ టోపోలాజీ మరియు ప్రొటెక్షన్ కోఆర్డినేషన్ అనుమతించినప్పుడు నెట్వర్క్లోని ఇతర భాగాలను శక్తివంతంగా ఉంచడానికి అనుమతించేటప్పుడు బ్రేకర్ తప్పు ఫీడర్ను వేరు చేయవచ్చు.
అవుట్డోర్ పోల్-మౌంటెడ్ కాన్ఫిగరేషన్లు ఓవర్హెడ్ డిస్ట్రిబ్యూషన్ సిస్టమ్లలో ఉపయోగపడతాయి, అయితే ఇండోర్ స్విచ్గేర్ బ్రేకర్లు తరచుగా సబ్స్టేషన్లు మరియు కాంపాక్ట్ డిస్ట్రిబ్యూషన్ అసెంబ్లీలలో విలీనం చేయబడతాయి.
పారిశ్రామిక పంపిణీ
పారిశ్రామిక ప్లాంట్లు బహుళ మీడియం-వోల్టేజ్ మోటార్లు, ట్రాన్స్ఫార్మర్లు, ప్రాసెస్ లైన్లు మరియు పెద్ద విద్యుత్ లోడ్లను కలిగి ఉంటాయి. సెలెక్టివ్ ప్రొటెక్షన్ చాలా ముఖ్యమైనది ఎందుకంటే పెద్ద డిస్ట్రిబ్యూషన్ విభాగం యొక్క అనవసరమైన ట్రిప్పింగ్ అనేక దిగువ సర్క్యూట్లను ప్రభావితం చేస్తుంది.
కాబట్టి బ్రేకర్ ప్లాంట్ యొక్క ఎలక్ట్రికల్ ఆర్కిటెక్చర్ను ప్రతిబింబించే రక్షణ పథకంతో పని చేయాలి.
ట్రాన్స్ఫార్మర్ రక్షణ
మీడియం-వోల్టేజ్ బ్రేకర్లను నెట్వర్క్ డిజైన్పై ఆధారపడి ట్రాన్స్ఫార్మర్ల ప్రాథమిక లేదా ద్వితీయ వైపు ఉపయోగించవచ్చు. రక్షణ వ్యవస్థ ఓవర్కరెంట్, ఎర్త్-ఫాల్ట్, ఉష్ణోగ్రత మరియు ఇతర ట్రాన్స్ఫార్మర్-నిర్దిష్ట ఫంక్షన్లను కలిగి ఉంటుంది.
మోటార్ స్విచ్చింగ్
పెద్ద మోటార్లు మీడియం-వోల్టేజ్ మార్పిడి మరియు రక్షణ అవసరం కావచ్చు. మోటారు అప్లికేషన్లు వాటి స్వంత సవాళ్లను అందిస్తాయి ఎందుకంటే ప్రారంభ ప్రవాహాలు సాధారణ ఆపరేటింగ్ కరెంట్ కంటే గణనీయంగా ఎక్కువగా ఉంటాయి.
బ్రేకర్ మరియు రక్షణ రిలే కాబట్టి మోటార్ యొక్క ప్రారంభ లక్షణాలు మరియు రక్షణ అవసరాలకు అనుగుణంగా ఎంచుకోవాలి.
పునరుత్పాదక-శక్తి వ్యవస్థలు
సౌర మరియు పవన ప్రాజెక్టులు తరచుగా బహుళ సేకరణ ఫీడర్లు మరియు ట్రాన్స్ఫార్మర్ ఇంటర్ఫేస్లను కలిగి ఉంటాయి. మీడియం-వోల్టేజ్ బ్రేకర్లు సేకరణ నెట్వర్క్లోని విభాగాలను కనెక్ట్ చేయడానికి మరియు వేరుచేయడానికి మరియు తరం పరికరాలతో రక్షణను సమన్వయం చేయడానికి ఉపయోగించవచ్చు.
క్లిష్టమైన మౌలిక సదుపాయాలు
ఆసుపత్రులు, డేటా సెంటర్లు, విమానాశ్రయాలు, నీటి శుద్ధి సౌకర్యాలు మరియు కమ్యూనికేషన్ మౌలిక సదుపాయాలకు అత్యంత సమన్వయంతో కూడిన మీడియం-వోల్టేజ్ పంపిణీ వ్యవస్థలు అవసరం. ఈ పరిసరాలలో బ్రేకర్ ఎంపిక రిడెండెన్సీ, ప్రొటెక్షన్ సెలెక్టివిటీ, మెయింటెనెన్స్ ప్రొసీజర్స్ మరియు కార్యాచరణ కొనసాగింపుతో దగ్గరి సంబంధం కలిగి ఉంటుంది.
ఈ అన్ని అప్లికేషన్లలో, బ్రేకర్ అనేది పెద్ద ఎలక్ట్రికల్ ఆర్కిటెక్చర్లో భాగం. అప్లికేషన్ సరైన వోల్టేజ్, కరెంట్, ఫాల్ట్ రేటింగ్, రక్షణ పథకం, నియంత్రణ అమరిక, పర్యావరణ రూపకల్పన మరియు నిర్వహణ వ్యూహాన్ని నిర్ణయిస్తుంది.
ఏ సాధారణ ఎంపిక మరియు ఇన్స్టాలేషన్ తప్పులను నివారించాలి?
అనేక బ్రేకర్ సమస్యలు అసంపూర్తిగా ఉన్న స్పెసిఫికేషన్లు లేదా ఇన్స్టాలేషన్ ఊహల నుండి గుర్తించబడతాయి. ఇంజనీర్లు బ్రేకర్ను పూర్తి రక్షణ మరియు పంపిణీ వ్యవస్థలో భాగంగా కాకుండా ఒక వివిక్త భాగం వలె పరిగణించినప్పుడు అత్యంత ముఖ్యమైన లోపాలు సంభవిస్తాయి.
- వోల్టేజ్ ద్వారా మాత్రమే ఎంచుకోవడం:రేట్ చేయబడిన కరెంట్, తప్పు సామర్థ్యం, ఇన్సులేషన్, ఆపరేటింగ్ మెకానిజం మరియు పర్యావరణం కూడా సరిపోలాలి.
- షార్ట్-సర్క్యూట్ లెక్కలను విస్మరించడం:బ్రేకర్ రేటింగ్ ఖరారు కావడానికి ముందే అందుబాటులో ఉన్న ఫాల్ట్ కరెంట్ని ఏర్పాటు చేయాలి.
- రక్షణ సమన్వయాన్ని విస్మరించడం:రిలే సెట్టింగ్లు మరియు బ్రేకర్ పనితీరు తప్పనిసరిగా కావలసిన ఎంపికకు మద్దతివ్వాలి.
- కేబుల్ స్థలాన్ని తక్కువగా అంచనా వేయడం:కేబుల్ ముగింపులు మరియు బెండింగ్ రేడియాలు ఆచరణాత్మక స్విచ్ గేర్ అమరికను ప్రభావితం చేస్తాయి.
- నియంత్రణ వోల్టేజీని పట్టించుకోవడం:ట్రిప్ మరియు క్లోజ్ సర్క్యూట్లకు తగిన సహాయక శక్తి అవసరం.
- ఇంటర్లాక్లను విస్మరించడం:పూర్తి స్విచ్ గేర్ ఆర్కిటెక్చర్కు వ్యతిరేకంగా ఆపరేటింగ్ సీక్వెన్స్లను తనిఖీ చేయాలి.
- నిర్వహణ ప్రణాళికను దాటవేయడం:మెకానిజం, టెర్మినల్స్, కంట్రోల్ సర్క్యూట్లు మరియు పరిసర స్విచ్గేర్లకు ఇప్పటికీ తనిఖీ అవసరం.
- అసంపూర్ణ డాక్యుమెంటేషన్ ఉపయోగించడం:డ్రాయింగ్లు, వైరింగ్ రేఖాచిత్రాలు, నేమ్ప్లేట్ డేటా మరియు టెస్ట్ రికార్డ్లు ఒకే కాన్ఫిగరేషన్ను వివరించాలి.
"అత్యధిక రేటింగ్ ఎల్లప్పుడూ ఉత్తమం" సమస్య
అధిక రేటింగ్ స్వయంచాలకంగా సరైన ఇంజనీరింగ్ ఎంపిక కాదు. బ్రేకర్ ఇప్పటికీ భౌతిక స్విచ్ గేర్, కేబుల్ అమరిక, రక్షణ వ్యవస్థ, నియంత్రణ వోల్టేజ్ మరియు ఇన్స్టాలేషన్ వాతావరణానికి సరిపోయేలా ఉండాలి.
ఎంపిక లెక్కించిన అవసరాలు మరియు వర్తించే డిజైన్ మార్జిన్ల ఆధారంగా ఉండాలి.
"వాక్యూమ్ అంటే నిర్వహణ-రహిత" సమస్య
వాక్యూమ్ ఇంటరప్టర్ సీలు చేయబడింది, అయితే బ్రేకర్ మెకానికల్ మరియు ఎలక్ట్రికల్ భాగాలను కలిగి ఉంటుంది, అది దుస్తులు ధరించవచ్చు. స్ప్రింగ్లు, బేరింగ్లు, లింకేజీలు, సహాయక స్విచ్లు, ట్రిప్ సర్క్యూట్లు, టెర్మినల్స్ మరియు కంట్రోల్ కనెక్టర్లు అన్నీ సంబంధిత మెయింటెనెన్స్ పాయింట్లుగా ఉంటాయి.
"అన్నిచోట్లా ఒకే బ్రేకర్" సమస్య
శుభ్రమైన ఇండోర్ ఇండస్ట్రియల్ రూమ్ మరియు కోస్టల్ అవుట్డోర్ సబ్స్టేషన్ చాలా భిన్నమైన వాతావరణాలను సూచిస్తాయి. ఒకే భౌతిక నిర్మాణం స్వయంచాలకంగా రెండింటికి సరిపోతుందని భావించకూడదు.
"తర్వాత ఇన్స్టాలేషన్" సమస్య
స్విచ్ గేర్ రూపకల్పన సమయంలో బ్రేకర్ మౌంటు, కేబుల్ రద్దు, కంట్రోల్ వైరింగ్, ఇంటర్లాక్లు మరియు ఎన్క్లోజర్ కొలతలు పరిగణనలోకి తీసుకోవాలి. తయారీ తర్వాత ఈ వివరాలను మళ్లీ అమర్చడం కష్టం.
"ఒకసారి పత్రం" సమస్య
ప్రాజెక్ట్ సమయంలో చేసిన మార్పులు సింగిల్-లైన్ రేఖాచిత్రం, ప్యానెల్ డ్రాయింగ్లు, వైరింగ్ స్కీమాటిక్స్, ప్రొటెక్షన్ సెట్టింగ్లు, మెటీరియల్స్ బిల్లు మరియు కమీషనింగ్ డాక్యుమెంట్లలో స్థిరంగా ప్రతిబింబించాలి.
పరీక్ష మరియు ప్రమాణాలను ఎలా మూల్యాంకనం చేయాలి?
మీడియం-వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు భద్రత-క్లిష్టమైన విద్యుత్ పరికరాలు, కాబట్టి వాటి పనితీరును నిర్ధారించడంలో పరీక్ష ప్రధాన పాత్ర పోషిస్తుంది.
IEC 62271 అనేది హై-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్లను కవర్ చేసే ప్రమాణాల యొక్క ముఖ్యమైన కుటుంబం. వేర్వేరు భాగాలు వివిధ పరికరాల రకాలు మరియు పరీక్ష అవసరాలను సూచిస్తాయి.
సాధారణ పరీక్ష
ప్రతి ఉత్పత్తి యూనిట్ వర్తించే డిజైన్ అవసరాలకు అనుగుణంగా ఉందని నిర్ధారించడానికి తయారు చేయబడిన పరికరాలపై సాధారణ పరీక్ష నిర్వహించబడుతుంది.
ఖచ్చితమైన పరీక్ష ప్రోగ్రామ్ బ్రేకర్ డిజైన్పై ఆధారపడి ఉంటుంది, అయితే ఎలక్ట్రికల్, మెకానికల్, కంట్రోల్ మరియు ఇన్సులేషన్-సంబంధిత తనిఖీలను కలిగి ఉంటుంది.
టైప్ టెస్టింగ్
టైప్ టెస్ట్లు నిర్దిష్ట పరీక్ష పరిస్థితుల్లో నిర్దిష్ట డిజైన్ పనితీరును ధృవీకరిస్తాయి. వారు ఉష్ణోగ్రత పెరుగుదల, విద్యుద్వాహక పనితీరు, షార్ట్-సర్క్యూట్ అంతరాయం, మెకానికల్ ఓర్పు, అంతర్గత ఆర్క్ ప్రవర్తన మరియు వర్తించే ఇతర లక్షణాలను పరిష్కరించగలరు.
విద్యుద్వాహక పరీక్ష
విద్యుద్వాహక పరీక్షలు ఇన్సులేషన్ వ్యవస్థ పేర్కొన్న వోల్టేజ్ ఒత్తిడిని తట్టుకోగలదో లేదో అంచనా వేస్తుంది. ఇది వర్తించే అవసరాలపై ఆధారపడి పవర్-ఫ్రీక్వెన్సీ తట్టుకునే మరియు ప్రేరణ సంబంధిత పరీక్షలను కలిగి ఉంటుంది.
మెకానికల్ ఓర్పు పరీక్ష
మెకానికల్ ఓర్పు పరీక్షలు ఆపరేటింగ్ మెకానిజం ఆమోదయోగ్యం కాని క్షీణత లేకుండా అవసరమైన సంఖ్యలో స్విచింగ్ కార్యకలాపాలను పూర్తి చేయగలదా అని అంచనా వేస్తుంది.
షార్ట్ సర్క్యూట్ పరీక్ష
షార్ట్-సర్క్యూట్ రకం పరీక్షలు నిర్వచించిన తప్పు-ప్రస్తుత పరిస్థితులకు అంతరాయం కలిగించే బ్రేకర్ సామర్థ్యాన్ని అంచనా వేయగలవు. పూర్తి అంతరాయ వ్యవస్థ యొక్క అత్యంత ముఖ్యమైన ప్రదర్శనలలో ఇది ఒకటి.
ఉష్ణోగ్రత పెరుగుదల పరీక్ష
ఉష్ణోగ్రత-పెరుగుదల పరీక్ష నిర్వచించబడిన ప్రస్తుత పరిస్థితుల్లో ప్రస్తుత-వాహక భాగాల యొక్క ఉష్ణ ప్రవర్తనను తనిఖీ చేస్తుంది. కాంటాక్ట్ రెసిస్టెన్స్, కండక్టర్ జ్యామితి, టెర్మినల్స్ మరియు ఎన్క్లోజర్ డిజైన్ అన్నీ ఫలితానికి దోహదం చేస్తాయి.
| పరీక్ష వర్గం | ప్రధాన ప్రయోజనం | సాధారణ సాక్ష్యం |
|---|---|---|
| సాధారణ పరీక్ష | తయారు చేయబడిన ప్రతి యూనిట్ను ధృవీకరించండి | సాధారణ తనిఖీ మరియు పరీక్ష రికార్డులు |
| టైప్ టెస్ట్ | నిర్వచించిన పరిస్థితులలో డిజైన్ను ధృవీకరించండి | టైప్-టెస్ట్ రిపోర్ట్ లేదా సర్టిఫికేట్ |
| విద్యుద్వాహక పరీక్ష | ఇన్సులేషన్ తట్టుకోగలదని ధృవీకరించండి | విద్యుత్ పరీక్ష రికార్డు |
| మెకానికల్ ఓర్పు | స్విచ్చింగ్ మెకానిజం మన్నికను ధృవీకరించండి | ఓర్పు పరీక్ష డాక్యుమెంటేషన్ |
| షార్ట్ సర్క్యూట్ పరీక్ష | తప్పు అంతరాయ సామర్థ్యాన్ని ధృవీకరించండి | వర్తించే టైప్-టెస్ట్ డాక్యుమెంటేషన్ |
| ఉష్ణోగ్రత పెరుగుదల | నిరంతర-ప్రస్తుత ఉష్ణ ప్రవర్తనను అంచనా వేయండి | థర్మల్ పనితీరు పరీక్ష రికార్డు |
పరీక్ష పరిధి ముఖ్యం
పరీక్ష ప్రమాణపత్రాన్ని సందర్భానుసారంగా సమీక్షించాలి. పరీక్షించిన వోల్టేజ్, కరెంట్, బ్రేకర్ నిర్మాణం, మెకానిజం, ఇన్సులేషన్ సిస్టమ్ మరియు ఉపకరణాలు సరఫరా చేయబడిన కాన్ఫిగరేషన్కు అనుగుణంగా ఉండాలి.
ఒక ఉత్పత్తి కాన్ఫిగరేషన్తో అనుబంధించబడిన ప్రమాణపత్రం ఉత్పత్తి కుటుంబంలోని ప్రతి వైవిధ్యాన్ని కవర్ చేస్తుందని స్వయంచాలకంగా భావించకూడదు.
ఫ్యాక్టరీ తనిఖీ
క్వాలిటీ ప్రోగ్రామ్లలో డైమెన్షనల్ చెక్లు, వాక్యూమ్ ఇంటెగ్రిటీ వెరిఫికేషన్, కాంటాక్ట్ రెసిస్టెన్స్ మెజర్మెంట్, మెకానికల్ టైమింగ్ చెక్లు, కంట్రోల్-సర్క్యూట్ వెరిఫికేషన్ మరియు విజువల్ ఇన్స్పెక్షన్ కూడా ఉండవచ్చు.
సైట్ కమీషనింగ్
ఇన్స్టాలేషన్ తర్వాత, బ్రేకర్ మరియు స్విచ్గేర్ అసెంబ్లీని ప్రాజెక్ట్ విధానాల ప్రకారం ప్రారంభించాల్సిన అవసరం ఉంది. ఇందులో ఇన్సులేషన్ టెస్టింగ్, కాంటాక్ట్ రెసిస్టెన్స్ మెజర్మెంట్, మెకానికల్ ఆపరేషన్ చెక్లు, ప్రొటెక్షన్ రిలే టెస్టింగ్, కంట్రోల్-సర్క్యూట్ చెక్లు, ఇంటర్లాక్ వెరిఫికేషన్ మరియు ఫంక్షనల్ టెస్టింగ్ ఉంటాయి.
ఒక ప్రొఫెషనల్ టెక్నికల్ స్పెసిఫికేషన్లో ఏమి ఉండాలి?
ఒక ప్రొఫెషనల్ స్పెసిఫికేషన్ ఇంజనీర్లు మరియు కొనుగోలు బృందాలకు పరికరాలు తయారీకి లేదా ఇన్స్టాలేషన్కు చేరుకోవడానికి ముందు సరైన బ్రేకర్ను ఎంచుకోవడానికి తగిన సమాచారాన్ని అందించాలి.
| స్పెసిఫికేషన్ ఏరియా | నిర్వచించవలసిన సమాచారం | వై ఇట్ మేటర్స్ |
|---|---|---|
| రేట్ చేయబడిన వోల్టేజ్ | సిస్టమ్ వోల్టేజ్ మరియు పరికరాల రేటింగ్ | విద్యుత్ మరియు ఇన్సులేషన్ అవసరాలను నిర్వచిస్తుంది |
| రేట్ చేయబడిన కరెంట్ | నిరంతర కరెంట్ సామర్థ్యం | థర్మల్ మరియు కండక్టర్ అవసరాలను నిర్వచిస్తుంది |
| ఫ్రీక్వెన్సీ | 50 Hz, 60 Hz లేదా పేర్కొన్న సిస్టమ్ ఫ్రీక్వెన్సీ | ఎలక్ట్రికల్ నెట్వర్క్తో అనుకూలతను నిర్ధారిస్తుంది |
| బ్రేకింగ్ కెపాసిటీ | అవసరమైన షార్ట్-సర్క్యూట్ అంతరాయ రేటింగ్ | తప్పు స్థాయికి అనుకూలతను నిర్ణయిస్తుంది |
| తట్టుకోగల సామర్థ్యం | తక్కువ సమయం మరియు గరిష్ట అవసరాలను తట్టుకోగలవు | స్ట్రక్చరల్ మరియు థర్మల్ ఫాల్ట్ పనితీరుకు మద్దతు ఇస్తుంది |
| ఇన్సులేషన్ | ఇన్సులేషన్ స్థాయి మరియు నిర్మాణం | విద్యుద్వాహక అనుకూలతను నిర్ధారిస్తుంది |
| ఆపరేటింగ్ మెకానిజం | స్ప్రింగ్, విద్యుదయస్కాంత, లేదా నిర్వచించబడిన ప్రత్యామ్నాయం | నియంత్రణ మరియు యాంత్రిక ప్రవర్తనను నిర్ణయిస్తుంది |
| నియంత్రణ వోల్టేజ్ | ట్రిప్, క్లోజ్, మోటార్ మరియు ఆక్సిలరీ సర్క్యూట్ వోల్టేజ్ | నియంత్రణ వ్యవస్థతో అనుకూలతను నిర్ధారిస్తుంది |
| మౌంటు అమరిక | స్థిర, ఉపసంహరణ, పోల్-మౌంటెడ్ లేదా ఇతర అమరిక | భౌతిక అనుకూలతను నిర్ధారిస్తుంది |
| పర్యావరణం | ఇండోర్, అవుట్డోర్, ఉష్ణోగ్రత, ఎత్తు, కాలుష్యం | ఉత్పత్తిని సైట్ పరిస్థితులకు సరిపోలుతుంది |
సింగిల్-లైన్ రేఖాచిత్రంతో ప్రారంభించండి
ఎలక్ట్రికల్ నెట్వర్క్లో బ్రేకర్ ఎక్కడ కూర్చుందో సింగిల్-లైన్ రేఖాచిత్రం నిర్వచిస్తుంది. ఇది ఇన్కమింగ్ మరియు అవుట్గోయింగ్ ఫీడర్లు, ట్రాన్స్ఫార్మర్లు, మోటార్లు, జనరేటర్లు, బస్బార్లు, ప్రొటెక్షన్ జోన్లు మరియు ఇతర ప్రధాన అంశాలను చూపుతుంది.
ఈ విద్యుత్ సందర్భం నుండి బ్రేకర్ స్పెసిఫికేషన్ను అభివృద్ధి చేయాలి.
బ్రేకర్ స్థానాన్ని నిర్వచించండి
స్పెసిఫికేషన్ బ్రేకర్ స్థిరంగా ఉందా లేదా ఉపసంహరించబడుతుందా అని పేర్కొనాలి మరియు సంబంధిత స్థానం మరియు ఇంటర్లాకింగ్ అవసరాలను వివరించాలి.
ప్రాథమిక కనెక్షన్లను నిర్వచించండి
స్విచ్ గేర్ ఇంటిగ్రేషన్ కోసం కనెక్షన్ జ్యామితి చాలా ముఖ్యమైనది. బస్బార్ స్పేసింగ్, కేబుల్ ముగింపు, టెర్మినల్ ఓరియంటేషన్ మరియు ఫేజ్ అమరిక ప్యానెల్ డిజైన్కు అనుగుణంగా ఉండాలి.
సహాయక విధులను నిర్వచించండి
సహాయక పరిచయాలు, ట్రిప్ కాయిల్స్, మూసివేసే కాయిల్స్, అండర్ వోల్టేజ్ విడుదలలు, మోటార్ ఆపరేటర్లు, మెకానికల్ సూచికలు మరియు రిమోట్-కంట్రోల్ ఇంటర్ఫేస్లు వర్తించే చోట స్పష్టంగా జాబితా చేయబడాలి.
రక్షణ అవసరాలను నిర్వచించండి
రక్షణ వివరణ అవసరమైన రిలే ఫంక్షన్లు, CT నిష్పత్తులు, వర్తించే వోల్టేజ్ ఇన్పుట్లు, ట్రిప్ లాజిక్, ఇంటర్లాక్లు మరియు కమ్యూనికేషన్ ఇంటర్ఫేస్లను గుర్తించాలి.
పర్యావరణ అవసరాలను నిర్వచించండి
బ్రేకర్ ఇండోర్ లేదా అవుట్డోర్లో పనిచేస్తుందో లేదో ప్రాజెక్ట్ గుర్తించాలి మరియు వర్తించే చోట సంబంధిత ఉష్ణోగ్రత, ఎత్తు, తేమ, కాలుష్యం, భూకంప మరియు తుప్పు సమాచారాన్ని అందించాలి.
పరీక్ష అవసరాలను నిర్వచించండి
సాంకేతిక పత్రం వర్తించే ప్రమాణాలు, సాధారణ పరీక్షలు, టైప్-టెస్ట్ అంచనాలు, తనిఖీ అవసరాలు మరియు కమీషన్ విధానాలను గుర్తించాలి.
- విద్యుత్ వ్యవస్థను నిర్వచించండి:వోల్టేజ్, ఫ్రీక్వెన్సీ, నెట్వర్క్ కాన్ఫిగరేషన్ మరియు గ్రౌండింగ్ అమరికను ఏర్పాటు చేయండి.
- సిస్టమ్ తప్పు పరిస్థితులను లెక్కించండి:బ్రేకర్ స్థానంలో అందుబాటులో ఉన్న షార్ట్-సర్క్యూట్ కరెంట్ని నిర్ణయించండి.
- నిరంతర భారాన్ని నిర్వచించండి:రేట్ చేయబడిన ప్రస్తుత మరియు ఆశించిన ఆపరేటింగ్ పరిస్థితులను ఏర్పాటు చేయండి.
- అంతరాయ నిర్మాణాన్ని ఎంచుకోండి:వాక్యూమ్ టెక్నాలజీ మరియు తగిన బ్రేకర్ కాన్ఫిగరేషన్ను నిర్ధారించండి.
- ఆపరేటింగ్ మెకానిజంను నిర్వచించండి:అవసరమైన స్ప్రింగ్ లేదా విద్యుదయస్కాంత అమరిక మరియు ఆపరేటింగ్ క్రమాన్ని పేర్కొనండి.
- రక్షణను నిర్వచించండి:CTలు, వోల్టేజ్ ఇన్పుట్లు, రిలేలు, ట్రిప్ సర్క్యూట్లు మరియు ఇంటర్లాక్లను సమన్వయం చేయండి.
- భౌతిక సంస్థాపనను నిర్వచించండి:స్థిర లేదా ఉపసంహరించదగిన నిర్మాణం, టెర్మినల్స్, కొలతలు మరియు కేబుల్ ఇంటర్ఫేస్లను నిర్ధారించండి.
- సైట్ పరిస్థితులను సమీక్షించండి:ఉష్ణోగ్రత, తేమ, ఎత్తు, కాలుష్యం, తుప్పు మరియు పర్యావరణ బహిర్గతాన్ని నిర్ధారించండి.
- పరీక్షను నిర్వచించండి:వర్తించే రొటీన్, రకం, ఫ్యాక్టరీ, సైట్ మరియు కమీషన్ పరీక్షలను నిర్ధారించండి.
- నియంత్రణ డాక్యుమెంటేషన్:అన్ని డ్రాయింగ్లు, సెట్టింగ్లు, స్పెసిఫికేషన్లు మరియు సర్టిఫికెట్లు ఒకే తుది కాన్ఫిగరేషన్ను వివరిస్తాయని నిర్ధారించుకోండి.
ఆమోదానికి ముందు కొనుగోలుదారులు ఏమి అభ్యర్థించాలి?
- సాధారణ అమరిక డ్రాయింగ్:మొత్తం కొలతలు, మౌంటు, టెర్మినల్ స్థానాలు మరియు సర్వీస్ క్లియరెన్స్లను నిర్ధారించండి.
- ఎలక్ట్రికల్ స్కీమాటిక్:ట్రిప్, క్లోజ్, ఆక్సిలరీ, ఇంటర్లాక్ మరియు కంట్రోల్ సర్క్యూట్లను నిర్ధారించండి.
- నేమ్ప్లేట్ డేటా:వోల్టేజ్, కరెంట్, ఫ్రీక్వెన్సీ, అంతరాయం కలిగించే సామర్థ్యం మరియు సంబంధిత రేట్ లక్షణాలను ధృవీకరించండి.
- రక్షణ ఇంటర్ఫేస్:CT, VT, రిలే, ట్రిప్ మరియు కమ్యూనికేషన్ ఇంటర్ఫేస్లను ధృవీకరించండి.
- పరీక్ష డాక్యుమెంటేషన్:సరఫరా చేయబడిన డిజైన్కు వర్తించే సాధారణ మరియు టైప్-టెస్ట్ రికార్డ్ల పరిధిని నిర్ధారించండి.
- ఇన్స్టాలేషన్ సమాచారం:ట్రైనింగ్, రవాణా, కనెక్షన్, కమీషన్ మరియు నిర్వహణ అవసరాలను నిర్ధారించండి.
వివరణాత్మక సాంకేతిక వివరణ ఇంజనీరింగ్, కొనుగోలు, తయారీ, కమీషన్ మరియు నిర్వహణ బృందాల మధ్య అస్పష్టతను తగ్గిస్తుంది. తప్పిపోయిన ఇంటర్ఫేస్ సమాచారం వల్ల ఏర్పడే చివరి దశ మార్పులను నిరోధించడంలో కూడా ఇది సహాయపడుతుంది.
తరచుగా అడిగే ప్రశ్నలు
వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క ప్రధాన విధి ఏమిటి?
ఇది మీడియం-వోల్టేజ్ ఎలక్ట్రికల్ సర్క్యూట్లను కలుపుతుంది మరియు డిస్కనెక్ట్ చేస్తుంది మరియు పేర్కొన్న సాధారణ మరియు తప్పు పరిస్థితులలో కరెంట్కు అంతరాయం కలిగిస్తుంది. అంతరాయ ప్రక్రియ సీల్డ్ వాక్యూమ్ ఇంటర్ప్టర్ లోపల జరుగుతుంది.
ఎలక్ట్రికల్ ఆర్క్కు అంతరాయం కలిగించడానికి వాక్యూమ్ ఎందుకు ఉపయోగించబడుతుంది?
వాక్యూమ్ నియంత్రిత విద్యుద్వాహక వాతావరణాన్ని అందిస్తుంది, దీనిలో ఆర్క్ ప్రవర్తన గాలి, చమురు లేదా వాయువు అంతరాయానికి భిన్నంగా ఉంటుంది. కాంటాక్ట్ సెపరేషన్ మరియు కరెంట్ జీరో తర్వాత, వాక్యూమ్ ఇంటరప్టర్ దాని రూపొందించిన పరిస్థితులలో విద్యుద్వాహక బలాన్ని వేగంగా పునరుద్ధరించగలదు.
వాక్యూమ్ ఇంటరప్టర్ అంటే ఏమిటి?
వాక్యూమ్ ఇంటరప్టర్ అనేది స్థిరమైన మరియు కదిలే విద్యుత్ పరిచయాలు మరియు అంతర్గత షీల్డింగ్ భాగాలను కలిగి ఉన్న సీల్డ్ ఛాంబర్. బ్రేకర్ తెరిచినప్పుడు ఇది అసలు ప్రస్తుత అంతరాయాన్ని ప్రదర్శిస్తుంది.
సర్క్యూట్ బ్రేకర్ మరియు కాంటాక్టర్ మధ్య తేడా ఏమిటి?
సర్క్యూట్ బ్రేకర్ దాని రేట్ సామర్థ్యంలో తప్పు ప్రవాహాలకు అంతరాయం కలిగించడానికి మరియు రక్షణ విధులను అందించడానికి రూపొందించబడింది. కాంటాక్టర్ సాధారణంగా నిర్వచించబడిన ఆపరేటింగ్ పరిస్థితులలో లోడ్లను తరచుగా మార్చడానికి రూపొందించబడింది మరియు సాధారణంగా సర్క్యూట్ బ్రేకర్ వలె అదే తప్పు-క్లియరింగ్ పాత్రను నిర్వహించడానికి ఉద్దేశించబడదు.
వాక్యూమ్ అంతరాయ సాంకేతికత ఏ వోల్టేజ్ స్థాయిలను అందిస్తుంది?
మీడియం-వోల్టేజ్ పరికరాలలో వాక్యూమ్ అంతరాయాన్ని విస్తృతంగా ఉపయోగిస్తారు. 10 kV, 12 kV, 24 kV, 36 kV, 40.5 kV వంటి వోల్టేజ్ తరగతుల కోసం నిర్దిష్ట ఉత్పత్తులను రూపొందించవచ్చు మరియు తయారీదారు రూపకల్పన మరియు వర్తించే ప్రమాణాన్ని బట్టి ఇతర నిర్వచించిన రేటింగ్లు ఉంటాయి.
షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ ఎందుకు ముఖ్యమైనది?
ఒక లోపం చాలా ఎక్కువ విద్యుత్తును ఉత్పత్తి చేస్తుంది. బ్రేకర్ తప్పనిసరిగా అంగీకరించని వైఫల్యం లేకుండా సిస్టమ్ వోల్టేజ్ వద్ద పేర్కొన్న ఫాల్ట్ కరెంట్కు అంతరాయం కలిగించగలగాలి. అవసరమైన రేటింగ్ వాస్తవ నెట్వర్క్ షార్ట్-సర్క్యూట్ గణనపై ఆధారపడి ఉండాలి.
ఆపరేటింగ్ మెకానిజం పాత్ర ఏమిటి?
ఆపరేటింగ్ మెకానిజం పరిచయాలను తెరవడానికి మరియు మూసివేయడానికి అవసరమైన యాంత్రిక కదలికను అందిస్తుంది. ఇది కాంటాక్ట్ ట్రావెల్, స్పీడ్, ఫోర్స్ మరియు టైమింగ్ని నియంత్రిస్తుంది మరియు అందువల్ల అంతరాయం మరియు ముగింపు పనితీరుపై ప్రత్యక్ష ప్రభావాన్ని చూపుతుంది.
స్ప్రింగ్ మెకానిజమ్స్ సాధారణంగా ఉపయోగించబడుతున్నాయా?
అవును. స్ప్రింగ్-ఆపరేటెడ్ మెకానిజమ్స్ మీడియం-వోల్టేజ్ బ్రేకర్లలో విస్తృతంగా ఉపయోగించబడతాయి. వారు యాంత్రిక శక్తిని నిల్వ చేస్తారు మరియు ఆదేశించినప్పుడు ఓపెనింగ్ లేదా క్లోజింగ్ ఆపరేషన్ చేయడానికి దానిని విడుదల చేస్తారు.
విద్యుదయస్కాంత యంత్రాంగాలను కూడా ఉపయోగించవచ్చా?
అవును. కొన్ని బ్రేకర్ డిజైన్లు విద్యుదయస్కాంత ఆపరేటింగ్ మెకానిజమ్లను ఉపయోగిస్తాయి. ఎంపిక బ్రేకర్ ఆర్కిటెక్చర్, నియంత్రణ అవసరాలు, ఆపరేటింగ్ సీక్వెన్స్ మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్పై ఆధారపడి ఉంటుంది.
వాక్యూమ్ బ్రేకర్లు నిర్వహణ రహితంగా ఉన్నాయా?
నం. వాక్యూమ్ ఇంటర్రప్టర్ సీలు చేయబడింది, ఇది అంతరాయం కలిగించే గది లోపల నిర్వహణను పరిమితం చేస్తుంది, అయితే పూర్తి బ్రేకర్ ఇప్పటికీ మెకానికల్ మెకానిజమ్స్, టెర్మినల్స్, ఆక్సిలరీ కాంటాక్ట్లు, కంట్రోల్ సర్క్యూట్లు, ఇన్సులేషన్ స్ట్రక్చర్లు మరియు తగిన తనిఖీ మరియు సేవ అవసరమయ్యే ఇతర భాగాలను కలిగి ఉంటుంది.
ఆపరేటింగ్ మెకానిజంకు ఏ నిర్వహణ అవసరం?
నిర్వహణలో మెకానికల్ లింకేజీలు, స్ప్రింగ్లు, బేరింగ్లు, లాచెస్, ఫాస్టెనర్లు, యాక్సిలరీ స్విచ్లు, కంట్రోల్ వైరింగ్ మరియు లూబ్రికేషన్ పాయింట్ల తనిఖీని కలిగి ఉంటుంది. ఖచ్చితమైన విధానం తయారీదారు యొక్క నిర్వహణ డాక్యుమెంటేషన్ మరియు పరికరాల నిర్వహణ విధిని అనుసరించాలి.
ఇండోర్ మరియు అవుట్డోర్ వాక్యూమ్ బ్రేకర్ల మధ్య తేడా ఏమిటి?
ఇండోర్ ఉత్పత్తులు సాధారణంగా రక్షిత స్విచ్గేర్ లేదా ఎలక్ట్రికల్ రూమ్లలో విలీనం చేయబడతాయి, అయితే బాహ్య ఉత్పత్తులు వర్షం, ఉష్ణోగ్రత మార్పులు, సూర్యకాంతి, కాలుష్యం మరియు ఇతర పర్యావరణ పరిస్థితులను తట్టుకునేలా రూపొందించబడ్డాయి. విద్యుత్ అంతరాయ సూత్రం సారూప్యంగా ఉంటుంది, కానీ ఆవరణ మరియు ఇన్సులేషన్ అవసరాలు భిన్నంగా ఉంటాయి.
ఉపసంహరించుకునే బ్రేకర్ అంటే ఏమిటి?
ఉపసంహరించుకోదగిన బ్రేకర్ పరికరాల రూపకల్పన ప్రకారం, కనెక్ట్ చేయబడిన, పరీక్ష మరియు వివిక్త స్థానాల వంటి స్విచ్ గేర్లో నిర్వచించబడిన మెకానికల్ స్థానాల మధ్య కదలగలదు. ఈ అమరిక నిర్వచించబడిన ఇంటర్లాకింగ్ ఫంక్షన్లను సంరక్షించేటప్పుడు నిర్వహణ మరియు పరీక్షా విధానాలకు మద్దతు ఇస్తుంది.
రక్షణ రిలేతో బ్రేకర్ ఎలా పని చేస్తుంది?
రిలే ప్రస్తుత ట్రాన్స్ఫార్మర్ల నుండి విద్యుత్ కొలతలను అందుకుంటుంది మరియు వర్తించే చోట, వోల్టేజ్ ట్రాన్స్ఫార్మర్లు. రిలే నిర్వచించిన అసాధారణ పరిస్థితిని గుర్తించినప్పుడు, అది బ్రేకర్కు ట్రిప్ సిగ్నల్ను పంపుతుంది. ట్రిప్ కాయిల్ అప్పుడు పరిచయాలను తెరవడానికి మెకానిజంను ప్రేరేపిస్తుంది.
ప్రస్తుత ట్రాన్స్ఫార్మర్లు ఎందుకు ముఖ్యమైనవి?
ప్రస్తుత ట్రాన్స్ఫార్మర్లు రక్షణ మరియు కొలత కోసం స్కేల్డ్ కరెంట్ సిగ్నల్లను అందిస్తాయి. వారి నిష్పత్తి, ఖచ్చితత్వం, భారం మరియు కనెక్షన్ అమరిక రక్షణ రిలే మరియు మొత్తం విద్యుత్ వ్యవస్థతో సమన్వయం చేయబడాలి.
వోల్టేజ్ ట్రాన్స్ఫార్మర్లను కొన్నిసార్లు బ్రేకర్తో ఎందుకు ఉపయోగిస్తారు?
వోల్టేజ్ ట్రాన్స్ఫార్మర్లు కొలత, రక్షణ, సమకాలీకరణ మరియు నియంత్రణ కోసం స్కేల్డ్ వోల్టేజ్ సిగ్నల్లను అందిస్తాయి. అప్లికేషన్పై ఆధారపడి, రక్షణ రిలే ప్రస్తుత సమాచారంతో పాటు వోల్టేజ్ సమాచారాన్ని ఉపయోగించి లోపం లేదా అసాధారణ ఆపరేటింగ్ స్థితి ఉనికిలో ఉందో లేదో నిర్ధారించవచ్చు.
ఇంటర్లాక్ చేయడం వల్ల ప్రయోజనం ఏమిటి?
ఇంటర్లాకింగ్ నిర్వచించబడిన అసురక్షిత ఆపరేటింగ్ సీక్వెన్స్లను నిరోధించడంలో సహాయపడుతుంది. స్విచ్ గేర్ డిజైన్పై ఆధారపడి, ఇది బ్రేకర్ కదలికను, ఎర్తింగ్-స్విచ్ ఆపరేషన్ను లేదా అవసరమైన పరిస్థితులు సంతృప్తి చెందే వరకు మూసివేసే చర్యలను పరిమితం చేస్తుంది.
మీడియం-వోల్టేజ్ బ్రేకర్లతో సాధారణంగా ఏ ప్రమాణాలు అనుబంధించబడతాయి?
IEC 62271 అనేది హై-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్లను కవర్ చేసే ప్రమాణాల యొక్క ముఖ్యమైన కుటుంబం. వర్తించే భాగం పరికరాల రకం మరియు రూపకల్పనపై ఆధారపడి ఉంటుంది. జాతీయ మరియు ప్రాంతీయ అవసరాలు కూడా వర్తించవచ్చు.
సాధారణ పరీక్ష మరియు టైప్ టెస్టింగ్ మధ్య తేడా ఏమిటి?
సంబంధిత ఉత్పత్తి అవసరాలకు అనుగుణంగా ధృవీకరించడానికి తయారు చేయబడిన యూనిట్లపై సాధారణ పరీక్ష నిర్వహించబడుతుంది. టైప్ టెస్టింగ్ నిర్దిష్ట పరీక్ష పరిస్థితుల్లో డిజైన్ పనితీరును అంచనా వేస్తుంది మరియు సాధారణంగా డిజైన్ ధ్రువీకరణలో భాగంగా నిర్వహించబడుతుంది.
బ్రేకర్ను ఎంచుకునేటప్పుడు ఏ సాంకేతిక సమాచారాన్ని అందించాలి?
ముఖ్యమైన సమాచారంలో సిస్టమ్ వోల్టేజ్, రేటెడ్ కరెంట్, ఫ్రీక్వెన్సీ, షార్ట్-సర్క్యూట్ స్థాయి, ఇన్సులేషన్ అవసరాలు, ఇన్స్టాలేషన్ స్థానం, స్థిర లేదా ఉపసంహరించదగిన నిర్మాణం, నియంత్రణ వోల్టేజ్, రక్షణ విధులు, సహాయక పరిచయాలు, టెర్మినల్ అమరిక, పర్యావరణ పరిస్థితులు మరియు వర్తించే ప్రమాణాలు మరియు పరీక్షలు ఉంటాయి.
నిర్దిష్ట స్విచ్గేర్ క్యాబినెట్ కోసం బ్రేకర్ని అనుకూలీకరించవచ్చా?
ఉత్పత్తి కుటుంబంపై ఆధారపడి, ప్రాజెక్ట్-నిర్దిష్ట అవసరాలు మౌంటు కొలతలు, టెర్మినల్ అమరిక, నియంత్రణ వోల్టేజ్, సహాయక సర్క్యూట్లు, మెకానిజం కాన్ఫిగరేషన్, రక్షణ ఇంటర్ఫేస్లు మరియు ఇతర నిర్వచించిన సాంకేతిక పారామితులను కలిగి ఉంటాయి. అనుకూలీకరించిన కాన్ఫిగరేషన్లు ఆమోదించబడిన ఇంజనీరింగ్ పత్రాల ద్వారా నియంత్రించబడాలి.
ఏ పరిశ్రమలు సాధారణంగా వాక్యూమ్ అంతరాయ సాంకేతికతను ఉపయోగిస్తాయి?
అప్లికేషన్లలో యుటిలిటీ డిస్ట్రిబ్యూషన్, సబ్స్టేషన్లు, ఇండస్ట్రియల్ ప్లాంట్లు, మైనింగ్, పునరుత్పాదక-శక్తి సౌకర్యాలు, వాణిజ్య భవనాలు, రవాణా అవస్థాపన, నీటి శుద్ధి మరియు ఇతర మీడియం-వోల్టేజ్ ఎలక్ట్రికల్ ఇన్స్టాలేషన్లు ఉన్నాయి.
బ్రేకర్ మరియు స్విచ్ గేర్ను ఎందుకు కలిపి పేర్కొనాలి?
బ్రేకర్ స్విచ్ గేర్ను యాంత్రికంగా మరియు విద్యుత్గా అమర్చాలి. బస్బార్ ఇంటర్ఫేస్లు, కేబుల్ కనెక్షన్లు, కంట్రోల్ సర్క్యూట్లు, ఇంటర్లాక్లు, రక్షణ వ్యవస్థలు, సర్వీస్ క్లియరెన్స్లు మరియు పర్యావరణ అవసరాలు అన్నీ పూర్తి ప్యానెల్ కాన్ఫిగరేషన్పై ఆధారపడి ఉంటాయి.
మెరుగైన బ్రేకర్ ఎంపిక మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ను ఎలా బలోపేతం చేస్తుంది?
మీడియం-వోల్టేజ్ స్విచింగ్ పరికరాలు ఎలక్ట్రికల్ నెట్వర్క్ మరియు అసాధారణ పరిస్థితులను నియంత్రించే బాధ్యత కలిగిన రక్షణ వ్యవస్థ మధ్య కీలకమైన ఇంటర్ఫేస్లలో ఒకటి. బ్రేకర్ తప్పనిసరిగా నిరంతర లోడ్ కరెంట్ను కలిగి ఉండాలి, విశ్వసనీయంగా పనిచేయాలి, నిర్వచించబడిన తప్పు ప్రవాహాలకు అంతరాయం కలిగించాలి, విద్యుత్ మరియు యాంత్రిక ఒత్తిడిని తట్టుకోవాలి మరియు పరిసర నియంత్రణ నిర్మాణంతో ఖచ్చితంగా కమ్యూనికేట్ చేయాలి.
వాక్యూమ్ అంతరాయం ఈ అనేక అవసరాలకు ఆచరణాత్మక పునాదిని అందిస్తుంది. సీల్డ్ ఇంటర్ప్టర్ ఆర్క్ విలుప్తానికి నియంత్రిత వాతావరణాన్ని సృష్టిస్తుంది మరియు కాంపాక్ట్ స్విచ్ గేర్ నిర్మాణానికి మద్దతు ఇస్తుంది. అయినప్పటికీ, వాక్యూమ్ అనేది పూర్తి ఉత్పత్తిలో ఒక మూలకం మాత్రమే.
కాంటాక్ట్ సిస్టమ్, షీల్డింగ్ అమరిక, ఇన్సులేషన్ సపోర్ట్లు, ఆపరేటింగ్ మెకానిజం, టెర్మినల్స్, కంట్రోల్ సర్క్యూట్లు, యాక్సిలరీ కాంటాక్ట్లు మరియు ఎన్క్లోజర్ అన్నీ కలిసి పని చేయాలి. మెకానికల్ అనుగుణ్యత చాలా ముఖ్యమైనది ఎందుకంటే ఓపెనింగ్ మరియు క్లోజింగ్ కదలిక అంతరాయాన్ని దాని పనితీరును చేసే పరిస్థితులను నిర్ణయిస్తుంది.
విద్యుత్ ఎంపిక కూడా అంతే ముఖ్యం. రేటెడ్ వోల్టేజ్ మరియు కరెంట్ ప్రారంభ బిందువును అందిస్తాయి, అయితే షార్ట్-సర్క్యూట్ కరెంట్, ఇన్సులేషన్ స్థాయి, ఫ్రీక్వెన్సీ, ఉష్ణోగ్రత పెరుగుదల మరియు పర్యావరణ పరిస్థితులు నిర్దిష్ట కాన్ఫిగరేషన్ వాస్తవ నెట్వర్క్కు సరిపోతుందో లేదో నిర్ణయిస్తాయి.
రక్షణ వ్యవస్థ మరొక పొరను జోడిస్తుంది. ప్రస్తుత ట్రాన్స్ఫార్మర్లు, వోల్టేజ్ ట్రాన్స్ఫార్మర్లు, రిలేలు, ట్రిప్ కాయిల్స్, కంట్రోల్ పవర్, కమ్యూనికేషన్ ఇంటర్ఫేస్లు మరియు ఇంటర్లాక్లు గొలుసును సృష్టిస్తాయి, దీని ద్వారా ఎలక్ట్రికల్ సిస్టమ్ లోపాన్ని గుర్తించి దానికి ప్రతిస్పందిస్తుంది.
అప్లికేషన్ కూడా ముఖ్యమైనది. యుటిలిటీ సబ్స్టేషన్లు, పారిశ్రామిక సౌకర్యాలు, పునరుత్పాదక-శక్తి నెట్వర్క్లు, మైనింగ్ సైట్లు, వాణిజ్య భవనాలు, రవాణా మౌలిక సదుపాయాలు మరియు క్లిష్టమైన సౌకర్యాలు తప్పనిసరిగా ఒకే విధమైన విద్యుత్ లేదా పర్యావరణ అవసరాలను కలిగి ఉండవు.
టెస్టింగ్ మరియు డాక్యుమెంటేషన్ చివరి సాంకేతిక పునాదిని అందిస్తాయి. సాధారణ పరీక్షలు, రకం పరీక్షలు, విద్యుద్వాహక మూల్యాంకనాలు, మెకానికల్ ఓర్పు పరీక్షలు, షార్ట్-సర్క్యూట్ పరీక్షలు, ఉష్ణోగ్రత-పెరుగుదల మూల్యాంకనాలు, ఇన్స్టాలేషన్ తనిఖీలు మరియు ప్రారంభించే విధానాలు అన్నీ తుది పరికరాల కాన్ఫిగరేషన్కు అనుగుణంగా ఉండాలి.
సరిగ్గా పేర్కొనబడినదివాక్యూమ్ సర్క్యూట్ బ్రేకర్కాబట్టి కేవలం స్విచ్చింగ్ భాగం కాదు. ఇది విద్యుత్ అంతరాయం, మెకానికల్ ఆపరేషన్, సెన్సింగ్, నియంత్రణ మరియు సిస్టమ్ భద్రతను అనుసంధానించే ఇంటిగ్రేటెడ్ మీడియం-వోల్టేజ్ ప్రొటెక్షన్ ఆర్కిటెక్చర్లో భాగం.
మీ ప్రాజెక్ట్ కోసం మీడియం-వోల్టేజ్ బ్రేకర్ కాన్ఫిగరేషన్ కావాలా?
కమ్విల్ఎలక్ట్రికల్ రేటింగ్లు, ఆపరేటింగ్ మెకానిజమ్స్, ప్రొటెక్షన్ ఇంటర్ఫేస్లు, మౌంటు ఏర్పాట్లు మరియు ప్రాజెక్ట్-నిర్దిష్ట సాంకేతిక అవసరాలను కవర్ చేసే కాన్ఫిగరేషన్లతో యుటిలిటీ, ఇండస్ట్రియల్, పునరుత్పాదక-శక్తి, వాణిజ్య మరియు మౌలిక సదుపాయాల అప్లికేషన్ల కోసం మీడియం-వోల్టేజ్ స్విచింగ్ సొల్యూషన్లకు మద్దతు ఇస్తుంది. అప్లికేషన్ వివరాలు మరియు సాంకేతిక చర్చల కోసం,మమ్మల్ని సంప్రదించండి.
