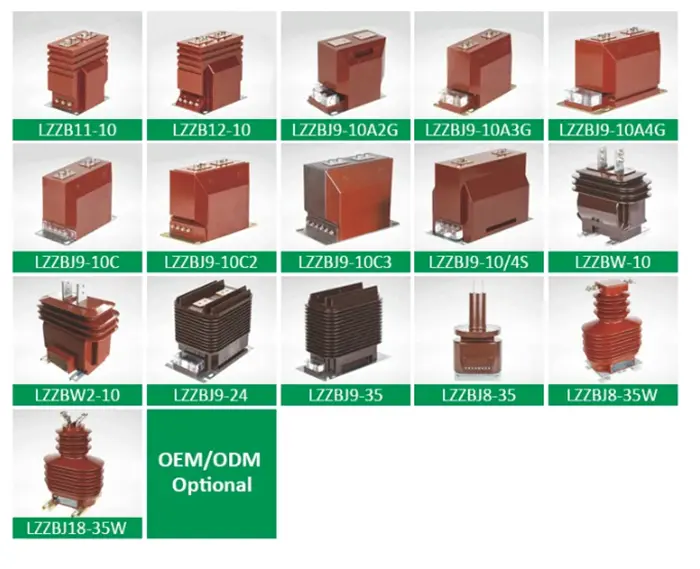

కమ్విల్, చైనాలో విద్యుత్ కొలత మరియు రక్షణ పరికరాల విశ్వసనీయ తయారీదారు మరియు సరఫరాదారు అందిస్తుంది0.72-40.5kV ఇండోర్ కరెంట్ ట్రాన్స్ఫార్మర్ (CTలు)పారిశ్రామిక, వాణిజ్య మరియు వినియోగ అనువర్తనాల కోసం.
0.72-40.5kV ఇండోర్ కరెంట్ ట్రాన్స్ఫార్మర్విద్యుదయస్కాంత ప్రేరణపై ఆధారపడి పనిచేస్తుంది, ఖచ్చితమైన మీటరింగ్ మరియు రక్షణను ప్రారంభించడానికి అధిక ప్రాధమిక ప్రవాహాలను తక్కువ, కొలవగల ద్వితీయ ప్రవాహాలుగా మారుస్తుంది.
1. విద్యుదయస్కాంత ప్రేరణ: ప్రైమరీ కండక్టర్ ద్వారా ఆల్టర్నేటింగ్ కరెంట్ ఐరన్ కోర్లో అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది, ద్వితీయ వైండింగ్లో అనుపాత ప్రవాహాన్ని ప్రేరేపిస్తుంది (ఉదా., 1000:1 నిష్పత్తి).
2. సిగ్నల్ ఐసోలేషన్: సెకండరీ కరెంట్ (సాధారణంగా 5A లేదా 1A) అధిక-వోల్టేజ్ ప్రైమరీ సర్క్యూట్ నుండి వేరుచేయబడుతుంది, సిబ్బంది మరియు పరికరాలకు భద్రతను నిర్ధారిస్తుంది.
3. ఖచ్చితత్వ నియంత్రణ: IEC 60044-1 ప్రమాణాలకు అనుగుణంగా, సిలికాన్ స్టీల్ షీట్లు లేదా నానోక్రిస్టలైన్ మిశ్రమాల వంటి అధిక అయస్కాంత వాహకత పదార్థాలు, హిస్టెరిసిస్ నష్టాలను తగ్గించి, 0.2 స్థాయి (లోపం ±0.2%) వరకు ఖచ్చితత్వాన్ని సాధిస్తాయి.
1. విద్యుదయస్కాంత CT
ఫీచర్లు: వైండింగ్తో కూడిన ఐరన్ కోర్, ఖర్చుతో కూడుకున్నది, అత్యంత స్థిరంగా ఉంటుంది.
అప్లికేషన్లు: 10kV కంటే తక్కువ పంపిణీ వ్యవస్థలు, ఉదా., పారిశ్రామిక లేదా వాణిజ్య విద్యుత్ మీటరింగ్.
పారామీటర్ల ఉదాహరణ: రేట్ చేయబడిన ప్రస్తుత నిష్పత్తి 200/5A, లోడ్ ఇంపెడెన్స్ 2.5 Ω (GB/T 20840.2-2014).
2. ఎలక్ట్రానిక్ CT
ఫీచర్లు: హాల్ ఎలిమెంట్స్ లేదా ఫైబర్ ఆప్టిక్ సెన్సార్లు, వైడ్ ఫ్రీక్వెన్సీ బ్యాండ్ (0.1Hz–1MHz), బలమైన EMI రెసిస్టెన్స్ని ఉపయోగిస్తుంది.
అప్లికేషన్స్: కొత్త శక్తి విద్యుత్ ఉత్పత్తి, హై-స్పీడ్ రైలు ట్రాక్షన్ సిస్టమ్స్.
3. రోగోవ్స్కీ కాయిల్
ఫీచర్లు: కోర్లెస్ డిజైన్, హై లీనియారిటీ, తాత్కాలిక కరెంట్ కొలతకు అనుకూలం.
పారామితులు ఉదాహరణ: అవుట్పుట్ సిగ్నల్ 0.333V/kA, లీనియర్ లోపం <±0.1% (IEEE C57.13-2016).
విద్యుత్ మీటరింగ్
DL/T 725-2013ని అనుసరించి, సాధారణంగా 0.5S ఖచ్చితత్వం (±0.5%) అవసరమయ్యే అధిక-ఖచ్చితమైన పారిశ్రామిక లేదా వాణిజ్య మీటర్లు.
రిలే రక్షణ
ఓవర్ కరెంట్ లేదా అవకలన రక్షణ; CTలు తప్పనిసరిగా నిర్దిష్ట దోష పరిమితులను కలిగి ఉండాలి (ఉదా., 5P20, లోపం ≤5% 20× రేటెడ్ కరెంట్ వద్ద).
పారిశ్రామిక పర్యవేక్షణ
హై-ఫ్రీక్వెన్సీ లేదా హై-స్పీడ్ అప్లికేషన్లకు (ఉదా., స్టీల్ ప్లాంట్లు, ఇండక్షన్ ఫర్నేస్లు) ఫ్రీక్వెన్సీ ప్రతిస్పందన>10kHzతో కూడిన ఎలక్ట్రానిక్ CTలు అవసరం.
రేట్ చేయబడిన కరెంట్: సరైన రక్షణ కోసం 1.2–1.5× లోడ్ కరెంట్ని ఎంచుకోండి.
ఖచ్చితత్వ స్థాయి: కొలత CTల కోసం 0.2 ఉపయోగించండి; రక్షణ CTల కోసం 5P/10P.
సెకండరీలో ఓపెన్ సర్క్యూట్ను నివారించండి: ప్రమాదకరమైన kV వోల్టేజ్ని ఉత్పత్తి చేయగలదు.
ఇన్సులేషన్ తనిఖీ: క్రమానుగతంగా ఇన్సులేషన్ నిరోధకత ఉందో లేదో తనిఖీ చేయండి0.72-40.5kV ఇండోర్ కరెంట్ ట్రాన్స్ఫార్మర్≥1MΩ.
దృశ్య సరిపోలిక: అప్లికేషన్ అవసరాలు, ఖచ్చితత్వం, ఖర్చు మరియు విశ్వసనీయత ఆధారంగా CT రకాన్ని (విద్యుదయస్కాంత, ఎలక్ట్రానిక్, రోగోవ్స్కీ) ఎంచుకోండి.
