కమ్విల్, విశ్వసనీయ చైనా-ఆధారిత తయారీదారు మరియు విద్యుత్ పరికరాల సరఫరాదారు, అధిక-నాణ్యతను అందిస్తుందికంబైన్డ్ ఇన్స్ట్రుమెంట్ ట్రాన్స్ఫార్మర్లుఇది ప్రస్తుత ట్రాన్స్ఫార్మర్ మరియు వోల్టేజ్ ట్రాన్స్ఫార్మర్ ఫంక్షన్లను ఒకే యూనిట్లో ఏకీకృతం చేస్తుంది. స్టాక్, హోల్సేల్ మరియు అనుకూలీకరించిన ఈ ట్రాన్స్ఫార్మర్లు విద్యుత్ శక్తి కొలత మరియు పంపిణీ వ్యవస్థల్లో రక్షణ కోసం కాంపాక్ట్, సురక్షితమైన మరియు తక్కువ ఖర్చుతో కూడిన పరిష్కారాలను అందిస్తాయి. ఇవి పారిశ్రామిక, మైనింగ్ మరియు గ్రామీణ విద్యుత్ గ్రిడ్ అనువర్తనాల్లో విస్తృతంగా ఉపయోగించబడుతున్నాయి.

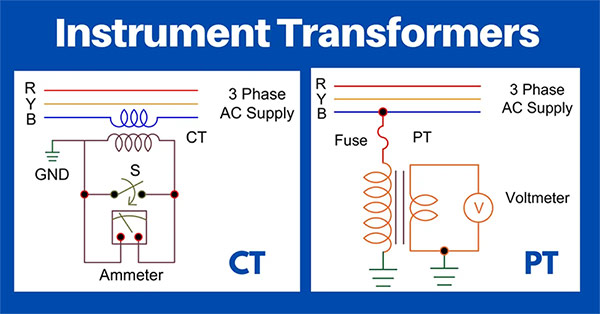

కంబైన్డ్ ఇన్స్ట్రుమెంట్ ట్రాన్స్ఫార్మర్లు ఒక రకమైన విద్యుత్ పరికరం, ఇది కరెంట్ మరియు వోల్టేజ్ ట్రాన్స్ఫార్మర్ ఫంక్షన్లను ఒక ఎన్క్లోజర్లో విలీనం చేస్తుంది. ప్రస్తుత యూనిట్ అధిక-కరెంట్ లైన్కు సిరీస్లో కనెక్ట్ చేయబడింది, అయితే వోల్టేజ్ యూనిట్ అధిక-వోల్టేజ్ లైన్కు సమాంతరంగా కనెక్ట్ చేయబడింది. రెండు యూనిట్లు ఒక సాధారణ కోర్ మరియు ఇన్సులేషన్ను పంచుకుంటాయి, ద్వితీయ కొలిచే పరికరాల నుండి అధిక-వోల్టేజ్ ప్రైమరీ సర్క్యూట్లను వేరుచేస్తూ వోల్టేజ్ మరియు కరెంట్ సిగ్నల్లను ఏకకాలంలో పొందడాన్ని అనుమతిస్తుంది. సంస్థాపన సంక్లిష్టతను తగ్గించేటప్పుడు ఈ డిజైన్ ఆపరేటర్ మరియు పరికరాల భద్రతను నిర్ధారిస్తుంది.
వోల్టేజ్ కొలత
ప్రైమరీ సర్క్యూట్ ద్వారా అధిక వోల్టేజ్ ప్రవహించినప్పుడు వోల్టేజ్ విభాగం ద్వితీయ వైండింగ్లో అనుపాత తక్కువ వోల్టేజ్ను ప్రేరేపిస్తుంది. ఈ తక్కువ-వోల్టేజ్ అవుట్పుట్ (సాధారణంగా 100V) అప్పుడు వోల్టమీటర్లు, ఎనర్జీ మీటర్లు లేదా రక్షిత రిలేల ద్వారా ఉపయోగించబడుతుంది.
ప్రస్తుత కొలత
ప్రస్తుత విభాగం పెద్ద ప్రాథమిక ప్రవాహాలను చిన్న, కొలవగల ద్వితీయ ప్రవాహాలుగా మారుస్తుంది (సాధారణంగా 5A లేదా 1A). ఈ అవుట్పుట్లు ప్రస్తుత ట్రాన్స్ఫార్మర్ మీటర్లు లేదా రిలే రక్షణ పరికరాలకు సరఫరా చేయబడతాయి, ఖచ్చితమైన పర్యవేక్షణ మరియు కొలతను నిర్వహిస్తాయి.
ఐసోలేషన్ మరియు భద్రత

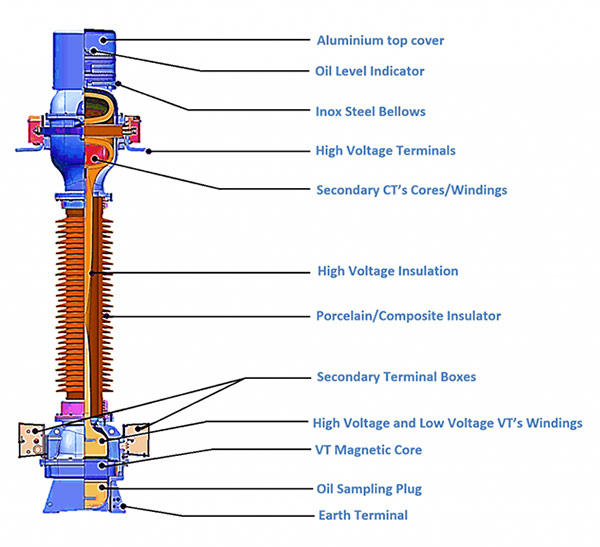

కంబైన్డ్ ట్రాన్స్ఫార్మర్ లోపల, కరెంట్ మరియు వోల్టేజ్ యూనిట్లు భాగస్వామ్య ఇన్సులేషన్ షెల్లో కప్పబడి ఉంటాయి, తరచుగా చమురుతో నిండిన లేదా ఎపాక్సీ-తారాగణం. సెకండరీ సైడ్ తప్పనిసరిగా గ్రౌన్దేడ్ చేయబడాలి మరియు భద్రతను నిర్ధారించడానికి సర్క్యూట్లు తప్పనిసరిగా ఓపెన్ లేదా చిన్న పరిస్థితులను నివారించాలి.

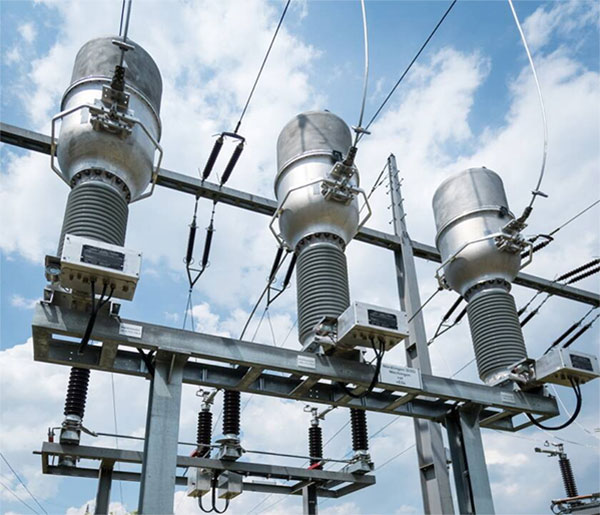

కమ్విల్ ఫ్యాక్టరీకంబైన్డ్ ఇన్స్ట్రుమెంట్ ట్రాన్స్ఫార్మర్లుదీనికి తగినవి:
అధిక-వోల్టేజ్ మీటరింగ్ పెట్టెలు
కాలమ్-మౌంటెడ్ ట్రాన్స్ఫార్మర్లు
పంపిణీ మంత్రివర్గాల
సమతుల్య లేదా అసమతుల్య లోడ్ల కోసం V/V (రెండు వోల్టేజ్ ట్రాన్స్ఫార్మర్లు) లేదా Y/Y (మూడు వోల్టేజ్ ట్రాన్స్ఫార్మర్లు) కాన్ఫిగరేషన్ల వంటి మూడు-దశల కొలత దృశ్యాలలో ఇవి ప్రత్యేకంగా ఉపయోగపడతాయి.
1. కాంపాక్ట్ డిజైన్ మరియు ఈజీ ఇన్స్టాలేషన్ - కరెంట్ మరియు వోల్టేజ్ ట్రాన్స్ఫార్మర్లను ఒక యూనిట్గా ఏకీకృతం చేయడం పాదముద్రను తగ్గిస్తుంది మరియు సెటప్ను సులభతరం చేస్తుంది.
2. కాస్ట్ ఎఫిషియెన్సీ - మిళిత యూనిట్ను కొనుగోలు చేయడం వల్ల ప్రత్యేక ట్రాన్స్ఫార్మర్ ఖర్చులు, తయారీ సంక్లిష్టత మరియు ఇన్స్టాలేషన్ సమయం తగ్గుతాయి.
3. ఎలక్ట్రికల్ ఐసోలేషన్ మరియు విశ్వసనీయత - అధిక-వోల్టేజ్ ప్రైమరీ మరియు తక్కువ-వోల్టేజ్ సెకండరీ సర్క్యూట్ల పూర్తి విభజన ఆపరేటర్ మరియు పరికరాల భద్రతను నిర్ధారిస్తుంది.
4. ఇంటిగ్రేటెడ్ మెజర్మెంట్ మరియు ప్రొటెక్షన్ - ఎనర్జీ మీటర్లు మరియు రిలే రక్షణ పరికరాల కోసం ఏకకాలంలో ప్రామాణిక అవుట్పుట్లను అందిస్తుంది.
5. ఎన్విరాన్మెంటల్ అడాప్టబిలిటీ - చమురు-మునిగిన లేదా గ్యాస్-ఇన్సులేటెడ్ డిజైన్లు ఆరుబయట లేదా కఠినమైన పరిస్థితులలో దీర్ఘకాలిక ఆపరేషన్ను అనుమతిస్తాయి.
కాంబినేషన్ ట్రాన్స్ఫార్మర్ - కాంపాక్ట్ ఇన్స్టాలేషన్ మరియు సింక్రొనైజ్డ్ మెజర్మెంట్ కోసం కరెంట్ మరియు వోల్టేజ్ ట్రాన్స్ఫార్మర్లను ఒక పరికరంగా మిళితం చేస్తుంది. స్పేస్-పరిమిత లేదా ఖర్చు-సెన్సిటివ్ ప్రాజెక్ట్లకు అనుకూలం.
స్ప్లిట్ ట్రాన్స్ఫార్మర్ - సౌకర్యవంతమైన ప్లేస్మెంట్ మరియు ఆప్టిమైజ్ చేసిన ఖచ్చితత్వం కోసం కరెంట్ మరియు వోల్టేజ్ ట్రాన్స్ఫార్మర్లను వేరు చేస్తుంది. విభిన్న వోల్టేజ్ మరియు ప్రస్తుత స్థాయిల కోసం అనుకూలీకరించిన ఎంపికను అనుమతిస్తుంది.
కమ్విల్, చైనా-ఆధారిత ఫ్యాక్టరీ మరియు సరఫరాదారుగా, నాణ్యత, తక్కువ ధర మరియు అనుకూలీకరించిన అందిస్తుందిమిళిత పరికరం ట్రాన్స్ఫార్మర్లుఫాస్ట్ డెలివరీ కోసం స్టాక్లో ఉన్నాయి. మా ప్రస్తుత ట్రాన్స్ఫార్మర్ సిస్టమ్లు పారిశ్రామిక మరియు యుటిలిటీ అవసరాలను తీర్చడానికి, ఖచ్చితమైన కొలత, కార్యాచరణ భద్రత మరియు నమ్మకమైన దీర్ఘకాలిక వినియోగాన్ని నిర్ధారించడానికి ఖచ్చితమైన నాణ్యతా ప్రమాణాల క్రింద తయారు చేయబడ్డాయి.
