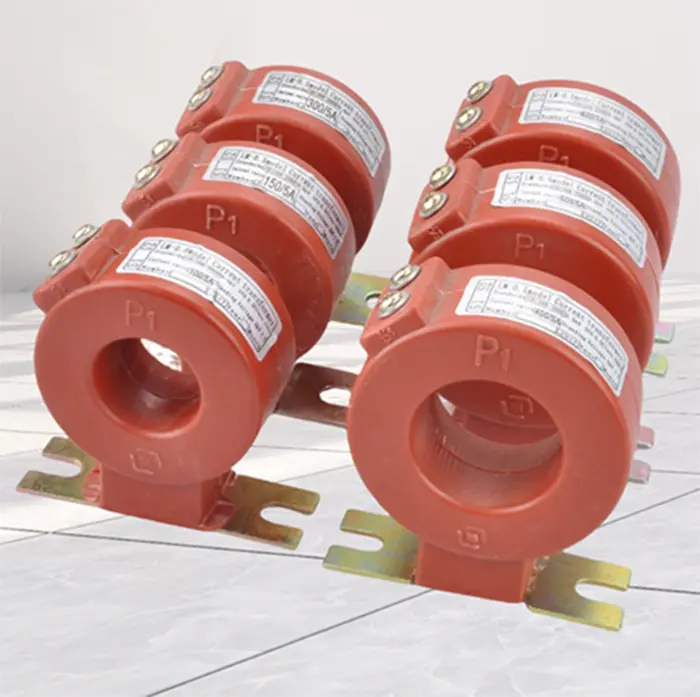

దిగాలితో కూడిన క్యాబినెట్ కరెంట్ ట్రాన్స్ఫార్మర్C-GIS వంటి గ్యాస్-ఇన్సులేటెడ్ స్విచ్ గేర్ సిస్టమ్ల కోసం రూపొందించబడిన ప్రస్తుత కొలత మరియు రక్షణ పరికరం. ఇది ప్రైమరీ కరెంట్ను కొలుస్తుంది మరియు కాంపాక్ట్ స్విచ్గేర్ క్యాబినెట్లలో మీటరింగ్ మరియు రిలే రక్షణ కోసం ఖచ్చితమైన సంకేతాలను అందిస్తుంది.కమ్విల్, ఒక ప్రొఫెషనల్ సరఫరాదారు, స్టాక్లో ఉన్న నాణ్యమైన గాలితో కూడిన క్యాబినెట్ కరెంట్ ట్రాన్స్ఫార్మర్ను అందిస్తుంది.
ఇన్ఫ్లేటబుల్ క్యాబినెట్ కరెంట్ ట్రాన్స్ఫార్మర్ గ్యాస్-ఇన్సులేటెడ్ స్విచ్ గేర్ క్యాబినెట్లలో ఇన్స్టాల్ చేయబడింది, ఇక్కడ ఇన్సులేషన్ మాధ్యమం సల్ఫర్ హెక్సాఫ్లోరైడ్ (SF₆) లేదా పొడి గాలి కావచ్చు. ఇది అధిక ప్రైమరీ కరెంట్ను ప్రామాణిక ద్వితీయ కరెంట్గా మారుస్తుంది, సాధారణంగా 5A లేదా 1A, దీనిని మీటర్లు, రిలేలు మరియు రక్షణ పరికరాల ద్వారా సురక్షితంగా ఉపయోగించవచ్చు.
ట్రాన్స్ఫార్మర్ C-GIS స్విచ్ గేర్ నిర్మాణాల కోసం రూపొందించబడినందున, ఇది సాధారణంగా కేబుల్ ఇన్లెట్ లేదా అవుట్లెట్ కండక్టర్ చుట్టూ అమర్చబడుతుంది. కాంపాక్ట్ సైజు స్థిరమైన ఇన్సులేషన్ పనితీరును కొనసాగిస్తూ సీల్డ్ స్విచ్గేర్ కంపార్ట్మెంట్ల లోపల అమర్చడానికి అనుమతిస్తుంది.
కమ్విల్ ఒక ప్రొఫెషనల్ ఫ్యాక్టరీ, ఉత్పత్తి చేస్తుందిగాలితో కూడిన క్యాబినెట్ కరెంట్ ట్రాన్స్ఫార్మర్పరికరాలు నిర్మాణాత్మక విశ్వసనీయత మరియు సంస్థాపన అనుకూలతపై దృష్టి పెడుతుంది.
1. ఎపోక్సీ రెసిన్ కాస్టింగ్ స్ట్రక్చర్
ఐరన్ కోర్ మరియు సెకండరీ వైండింగ్లు ఎపోక్సీ రెసిన్తో కప్పబడి, మూసివున్న మరియు జ్వాల-నిరోధక శరీరాన్ని ఏర్పరుస్తాయి.
2. కాంపాక్ట్ ఇన్స్టాలేషన్ డిజైన్
చిన్న పరిమాణం మరియు తక్కువ బరువు నేరుగా కేబుల్ సర్క్యూట్లు లేదా గాలితో కూడిన క్యాబినెట్ల లోపల బస్బార్లపై ఇన్స్టాలేషన్ను అనుమతిస్తుంది.
3. సీల్డ్ ప్రైమరీ కండక్టర్
ప్రాథమిక కండక్టర్ సాధారణంగా స్టెయిన్లెస్-స్టీల్ లేదా ఇన్సులేటెడ్ హౌసింగ్లో ఇన్సులేషన్ సమగ్రతను కాపాడుతుంది.
4. సహజ శీతలీకరణ డిజైన్
ఇంటిగ్రేటెడ్ ఇన్సులేషన్ మరియు హీట్ డిస్సిపేషన్ ట్రాన్స్ఫార్మర్ అదనపు శీతలీకరణ పరికరాలు లేకుండా పనిచేయడానికి అనుమతిస్తాయి.
ప్రాథమిక కరెంట్ రేట్ చేయబడింది
పంపిణీ నెట్వర్క్ అవసరాలను బట్టి సాధారణ పరిధులు 20A నుండి 600A వరకు ఉంటాయి.
రేట్ చేయబడిన సెకండరీ కరెంట్
కొలత మరియు రక్షణ పరికరాల కోసం ప్రామాణిక అవుట్పుట్లు 5A లేదా 1A.
ఖచ్చితత్వం తరగతి
సాధారణ కలయికలు 0.5 / 10P, మీటరింగ్ మరియు రిలే రక్షణ విధులు రెండింటికి మద్దతునిస్తాయి.
రేట్ చేయబడిన ఫ్రీక్వెన్సీ
చాలా యూనిట్లు 50Hz లేదా 60Hz వద్ద పనిచేస్తాయి.
ఇన్సులేషన్ స్థాయి
సాధారణ ఇన్సులేషన్ స్థాయిలు 12/42/75kV, మీడియం-వోల్టేజ్ స్విచ్ గేర్ అప్లికేషన్లకు అనుకూలం.
పర్యావరణ అనుకూలత
ఇన్ఫ్లేటబుల్ క్యాబినెట్ కరెంట్ ట్రాన్స్ఫార్మర్ సవాలక్ష పరిస్థితులను అనుభవించే పరివేష్టిత స్విచ్ గేర్ పరిసరాలలో ఆపరేషన్ కోసం రూపొందించబడింది.
ఉష్ణోగ్రత పరిధి
సాధారణ ఆపరేటింగ్ ఉష్ణోగ్రతలు −5°C నుండి +45°C వరకు ఉంటాయి.
కాలుష్య నిరోధకత
సీల్డ్ ఇన్సులేషన్ దుమ్ము, తేమ మరియు కాలుష్యం యొక్క ప్రభావాన్ని తగ్గిస్తుంది.
హై-ఆల్టిట్యూడ్ ఆపరేషన్
అనేక నమూనాలు సముద్ర మట్టానికి 3000 మీటర్ల వరకు ఉన్న ప్రాంతాల్లో సంస్థాపనకు మద్దతు ఇస్తాయి.
గ్యాస్-ఇన్సులేటెడ్ అనుకూలత
కొన్ని కొత్త డిజైన్లు పర్యావరణ ప్రభావాన్ని తగ్గించడానికి ఇన్సులేషన్ మాధ్యమంగా SF₆కి బదులుగా పొడి గాలిని ఉపయోగిస్తాయి.
గాలితో కూడిన క్యాబినెట్ కరెంట్ ట్రాన్స్ఫార్మర్ పరికరాల విశ్వసనీయ చైనా సరఫరాదారు బహుళ విద్యుత్ పంపిణీ రంగాలలో ఉపయోగించే ఉత్పత్తులను అందిస్తుంది.
సాధారణ అప్లికేషన్లు:
అర్బన్ రైల్ ట్రాన్సిట్ పవర్ సిస్టమ్స్
పారిశ్రామిక పంపిణీ నెట్వర్క్లు
మెటలర్జీ మరియు పెట్రోకెమికల్ మొక్కలు
మీడియం-వోల్టేజ్ సబ్స్టేషన్లు
అధిక ఎత్తులో ఉన్న పవర్ గ్రిడ్ మౌలిక సదుపాయాలు
