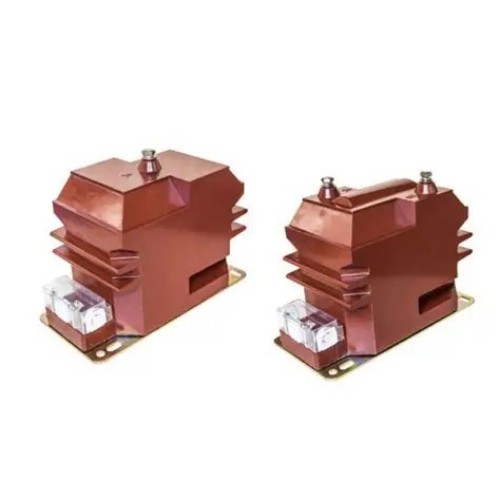

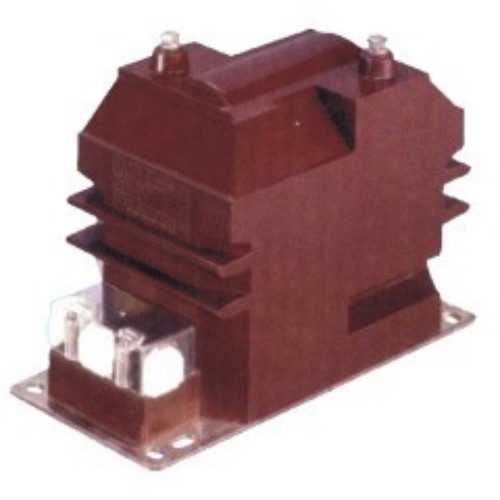

అధిక నాణ్యత గల JDZ10-3/6/10A వోల్టేజ్ ట్రాన్స్ఫార్మర్ను చైనా తయారీదారు కమ్విల్ అందిస్తున్నారు. ఇది క్లిష్టమైన అనువర్తనాల కోసం రూపొందించబడింది, అవి వోల్టేజ్ కొలత, శక్తి మీటరింగ్, నిజ-సమయ పర్యవేక్షణ మరియు మీడియం-వోల్టేజ్ పవర్ సిస్టమ్లలో రిలే రక్షణ కోసం నమ్మదగిన పనితీరును అందిస్తాయి.
JDZ10 సిరీస్ 3kV, 6kV మరియు 10kV యొక్క వోల్టేజ్ స్థాయిలకు అనుగుణంగా రూపొందించబడింది, 50Hz మరియు 60Hz పౌనఃపున్యాలు రెండింటికీ అనుకూలతతో, వాటిని విభిన్న మీడియం-వోల్టేజ్ ఆపరేటింగ్ పరిస్థితులకు అనుగుణంగా చేస్తుంది. IEC 186 మరియు GB1207-2006 ప్రమాణాలకు అనుగుణంగా తయారు చేయబడిన ఈ ట్రాన్స్ఫార్మర్లు సిస్టమ్ కొలత మరియు రక్షణ కోసం స్థిరమైన మరియు ఆధారపడదగిన పునాదిని అందిస్తాయి. విశ్వసనీయమైన చైనా ఆధారిత ఫ్యాక్టరీగా, ప్రతి యూనిట్ కఠినమైన నాణ్యత ప్రమాణాలకు అనుగుణంగా ఉండేలా Comewill నిర్ధారిస్తుంది.

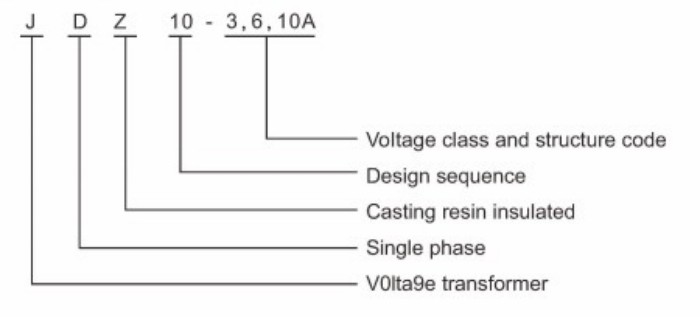

Comewill యొక్క RZL-10 మరియు JDZ10-3/6/10 వోల్టేజ్ ట్రాన్స్ఫార్మర్ల మోడల్ హోదా పరికరం యొక్క ప్రధాన లక్షణాలను స్పష్టంగా నిర్వచిస్తుంది:
J: వోల్టేజ్ ట్రాన్స్ఫార్మర్ - పరికరాల వర్గాన్ని నిర్దేశిస్తుంది.
D: సింగిల్ ఫేజ్ - సింగిల్-ఫేజ్ పవర్ సిస్టమ్ అప్లికేషన్లకు అనుకూలం.
Z: ఎపోక్సీ రెసిన్ కాస్ట్ ఇన్సులేషన్ - ఇన్సులేషన్ పనితీరు మరియు మన్నికను పెంచుతుంది.
3, 6, 10: వోల్టేజ్ స్థాయిలు - 3kV, 6kV మరియు 10kV సిస్టమ్లతో అనుకూలతను గుర్తిస్తుంది.
ట్రాన్స్ఫార్మర్లు సింగిల్-ఫేజ్ మరియు త్రీ-ఫేజ్ వైరింగ్ కాన్ఫిగరేషన్లకు మద్దతు ఇస్తాయి, వివిధ ఇన్స్టాలేషన్ అవసరాలకు సౌలభ్యాన్ని అందిస్తాయి.

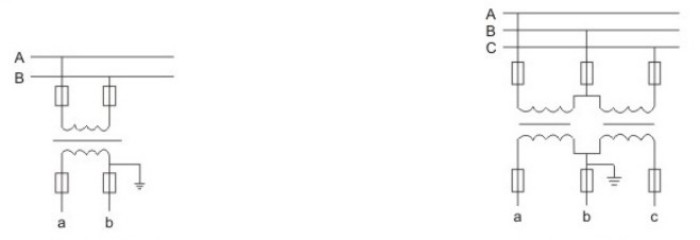

సింగిల్-ఫేజ్ లైన్ వైరింగ్ రేఖాచిత్రం
మూడు-దశల లైన్ వైరింగ్ రేఖాచిత్రం
సింగిల్ ఫేజ్ లైన్ యొక్క వైరింగ్ రేఖాచిత్రం మూడు దశల లైన్ యొక్క వైరింగ్ రేఖాచిత్రం
సరైన పనితీరు మరియు పొడిగించిన సేవా జీవితాన్ని నిర్ధారించడానికి, Comewill JDZ10-3/6/10A వోల్టేజ్ ట్రాన్స్ఫార్మర్ కోసం క్రింది ఆపరేటింగ్ పరిస్థితులు సిఫార్సు చేయబడ్డాయి:
ఎత్తు: ప్రత్యేక మార్పులు లేకుండా ఎత్తైన ప్రదేశాలలో స్థిరమైన ఆపరేషన్తో సముద్ర మట్టానికి 3,000 మీటర్ల వరకు సంస్థాపనకు అనుకూలం.
పరిసర ఉష్ణోగ్రత: ఇన్సులేషన్ క్షీణత మరియు ఖచ్చితత్వ విచలనాన్ని నిరోధించడానికి -5°C నుండి +40°C వరకు ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి.
సాపేక్ష ఆర్ద్రత: అంతర్గత భాగాల తేమ-ప్రేరిత వృద్ధాప్యాన్ని నివారించడానికి 20 ° C వద్ద గరిష్టంగా 65%.
కాలుష్య స్థాయి: క్లాస్ II కాలుష్య వాతావరణాల కోసం రూపొందించబడింది, మైనర్ ఇండోర్ లేదా అవుట్డోర్ కాలుష్యాన్ని నిర్వహించగలదు.
ఇన్స్టాలేషన్ ఎన్విరాన్మెంట్: కేసింగ్ మరియు అంతర్గత వైండింగ్లను రక్షించడానికి తినివేయు వాయువులు లేకుండా ఉండాలి.
మీ చివర ఇన్స్టాలేషన్ వాతావరణం ప్రత్యేకంగా ఉంటే (అధిక తేమ మరియు తినివేయు వాయువులు వంటివి), మీరు అనుకూల ప్రణాళికను అనుకూలీకరించడానికి ముందుగానే కమ్యూనికేట్ చేయవచ్చు!
JDZ10-3/6/10A వోల్టేజ్ ట్రాన్స్ఫార్మర్ GB20840.3-2013 మరియు GB20840.1-2010 ప్రమాణాలకు అనుగుణంగా తయారు చేయబడింది, ఇది జాతీయ అవసరాలకు పూర్తి అనుగుణంగా ఉండేలా చూస్తుంది. ముఖ్య లక్షణాలు:
లోడ్ పవర్ ఫ్యాక్టర్: cos Φ = 0.8 (లాగ్), సంప్రదాయ సెకండరీ సర్క్యూట్ లక్షణాలతో సమలేఖనం చేయబడింది.
క్రీపేజ్ దూరం: కాలుష్య స్థాయి II కోసం రూపొందించబడింది, ఇన్సులేషన్ ఫ్లాష్ఓవర్ ప్రమాదాలను తగ్గిస్తుంది.
పనితీరు: ప్రామాణిక ఆపరేటింగ్ పరిస్థితుల్లో స్థిరమైన మీటరింగ్ మరియు రక్షణ ప్రతిస్పందన.
| టైప్ చేయండి | రేట్ చేయబడిన వోల్టేజ్ నిష్పత్తి (V) | ఫ్రీక్వెన్సీ(Hz) | ఖచ్చితత్వం తరగతి మరియు రేటెడ్ అవుట్పుట్ (VA) | పరిమితి అవుట్పుట్(VA) | రేటెడ్ ఇన్సులేషన్ లెవెల్ (kV) | వ్యాఖ్య | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3.6/25/40 | అదే RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 12/42/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3.6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 12/42/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3.6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 12/42/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3.6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 12/42/75 | ||
1. ఈ JDZ10-3/6/10A వోల్టేజ్ ట్రాన్స్ఫార్మర్ యొక్క ముఖ్య లక్షణాలు ఏమిటి?
ఎపాక్సీ రెసిన్ తారాగణం ఇన్సులేషన్, పూర్తిగా సీలు చేయబడింది, సింగిల్-ఫేజ్ డిజైన్, కాంపాక్ట్ పరిమాణం మరియు అధిక మన్నిక.
2. ఏ వోల్టేజ్ స్థాయిలు మరియు పౌనఃపున్యాలు మద్దతిస్తాయి?
3kV, 6kV మరియు 10kV, 50Hz లేదా 60Hz సిస్టమ్లకు అనుకూలంగా ఉంటుంది.
3. ఇది ఏ ప్రమాణాలకు అనుగుణంగా ఉంటుంది?
IEC 186 మరియు GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. అవసరమైన ఆపరేటింగ్ పరిస్థితులు ఏమిటి?
ఎత్తు ≤3000m, ఉష్ణోగ్రత -5°C నుండి +40°C, తేమ ≤65% 20°C వద్ద, క్లాస్ II కాలుష్య స్థాయి, తినివేయు వాయువులు లేవు.
5. ప్రత్యేక వాతావరణాలకు అనుకూలీకరించవచ్చా?
అవును, Comewill అధిక తేమ లేదా తినివేయు పరిస్థితుల కోసం అనుకూలీకరణను అందిస్తుంది.
6. మోడల్ అక్షరాలు అంటే ఏమిటి?
J = వోల్టేజ్ ట్రాన్స్ఫార్మర్, D = సింగిల్ ఫేజ్, Z = ఎపోక్సీ రెసిన్ కాస్ట్ ఇన్సులేషన్, 3/6/10 = వోల్టేజ్ స్థాయి.
7. ఏ ఖచ్చితత్వ తరగతులు అందుబాటులో ఉన్నాయి?
0.2, 0.5, 1, మరియు 6P, 15VA నుండి 90VA వరకు రేట్ చేయబడిన అవుట్పుట్లతో.
