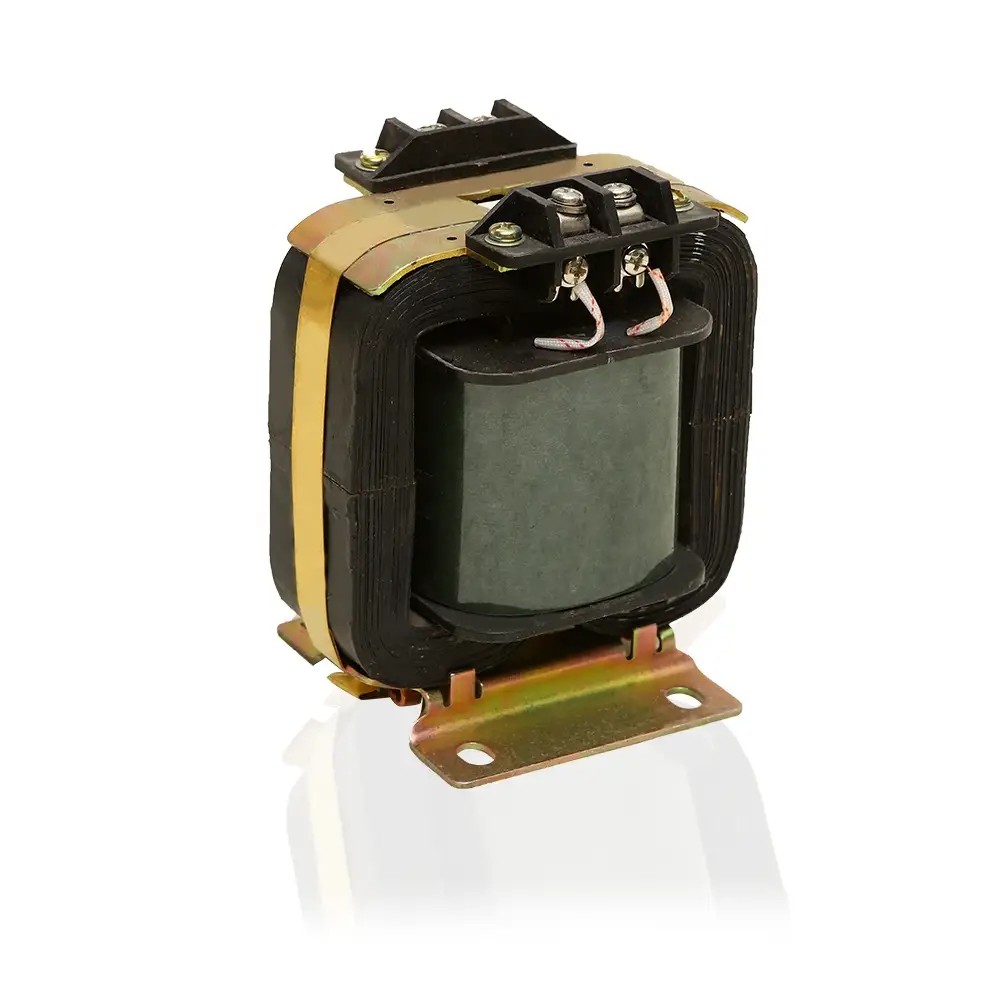

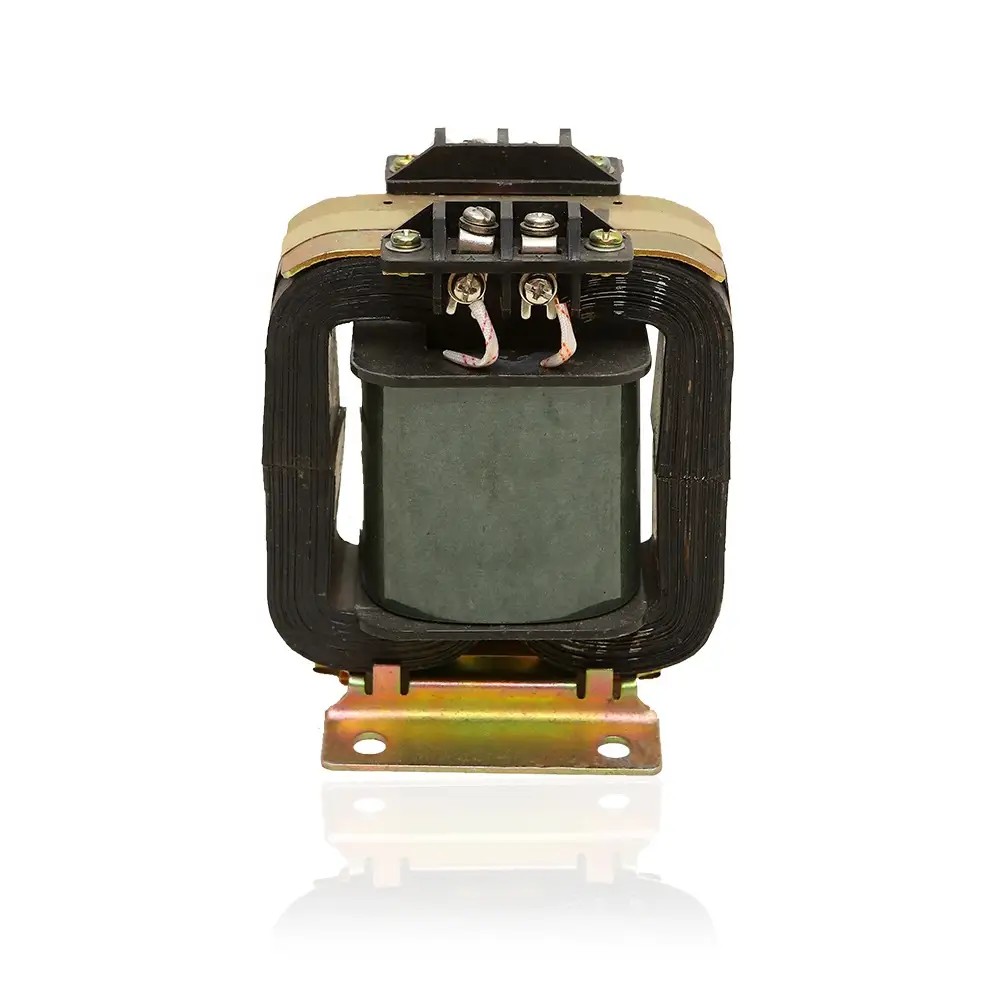

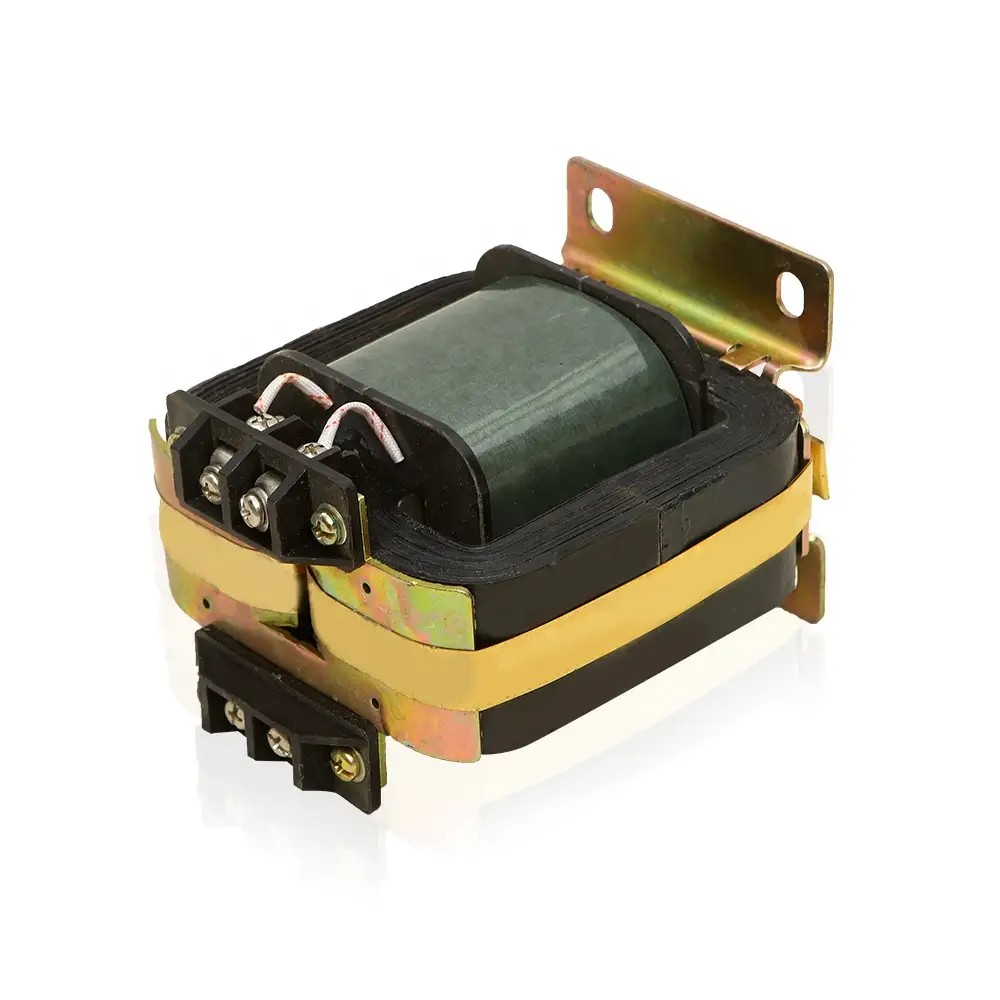

ఒక ప్రొఫెషనల్ చైనా తయారీదారుగా, Comewill JJDG4-0.5 వోల్టేజ్ ట్రాన్స్ఫార్మర్ను అందిస్తుంది, ఇది ఖచ్చితమైన వోల్టేజ్ కొలత, శక్తి మీటరింగ్ మరియు రిలే రక్షణ కోసం రూపొందించబడింది. కఠినమైన థర్మోసెట్టింగ్ ఫినోలిక్ ఫ్రేమ్ మరియు అధిక-నాణ్యత సిలికాన్ స్టీల్ కోర్లతో నిర్మించబడింది, ఇది GB1207 మరియు IEC60044-2 ప్రమాణాలకు అనుగుణంగా ఉంటుంది.
కఠినమైన నిర్మాణం: అధిక-నాణ్యత కోల్డ్-రోల్డ్ సిలికాన్ స్టీల్ కోర్లతో జత చేసిన కఠినమైన థర్మోసెట్టింగ్ ఫినాలిక్ ప్లాస్టిక్ ఫ్రేమ్. ఈ సాలిడ్ బిల్డ్ మా సేకరణ అవసరాల కోసం తప్పనిసరిగా కలిగి ఉండవలసిన మూడు విధులను అందిస్తుంది: స్పాట్-ఆన్ వోల్టేజ్ కొలత, విశ్వసనీయ శక్తి మీటరింగ్ మరియు స్థిరమైన రిలే రక్షణ-ఇవన్నీ పవర్ సిస్టమ్ ఇన్ఫ్రాస్ట్రక్చర్ సజావుగా అమలు చేయడానికి చాలా ముఖ్యమైనవి. ఇది దేశీయ GB1207 ప్రమాణాలు మరియు అంతర్జాతీయ IEC60044-2:2003 నిబంధనల కోసం అన్ని పెట్టెలను తనిఖీ చేస్తుంది, సేకరణ ప్రాజెక్ట్ల కోసం మా కంపెనీ సెట్ చేసిన ఖచ్చితమైన నాణ్యత మరియు సమ్మతి బార్ను కలుస్తుంది.
మా ప్రధాన సేకరణ ప్రాధాన్యతలు-ఖచ్చితత్వం, భద్రత మరియు సుదీర్ఘ సేవా జీవితాన్ని దృష్టిలో ఉంచుకుని, JDG4-0.5 వోల్టేజ్ ట్రాన్స్ఫార్మర్ కొలిచే సాధనాలు లేదా రక్షణ రిలే సిస్టమ్లను ధరించేటప్పుడు మా అవసరాలకు సరిగ్గా సరిపోలుతుంది. దీని కాంపాక్ట్ ఇంకా దృఢమైన డిజైన్ ఓవర్లోడ్లకు వ్యతిరేకంగా ఉంటుంది మరియు కఠినమైన ఇండోర్ పరిస్థితులలో కూడా నిలకడగా పని చేస్తుంది, మేము అమలు చేసే పవర్ సిస్టమ్ల సామర్థ్యాన్ని మరియు భద్రతను నేరుగా పెంచుతుంది. బల్క్ కొనుగోళ్లు లేదా లక్ష్య పరికరాల అప్గ్రేడ్ల కోసం, ఈ ట్రాన్స్ఫార్మర్ మా కంపెనీ సేకరణ నాణ్యత అవసరాలు మరియు క్రియాత్మక అవసరాలకు అనుగుణంగా ఉండే విశ్వసనీయమైన, ఖర్చుతో కూడుకున్న ఎంపికగా నిరూపించబడింది.
| రకం | నిష్పత్తి(kv) | తరగతి | సంబంధిత రేట్ అవుట్పుట్ (VA) | సెకండరీ లిమిట్ అవుట్పుట్(VA) | రేటెడ్ ఇన్సులేటర్ స్థాయి(kv) | బరువు (కేజీ) |
| JDG4-0.5 | 360/100 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | 5 |
| 380/100 | 0.2(0.5) | 10(15) | 150 | |||
| 400/100 | 0.2(0.5) | 10(15) | 150 | |||
| 500/100 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-0.72 | 630/100 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | |
| 690/100 | 0.2(0.5) | 10(15) | 150 | |||
| 800/100 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-1.2 | 1140/100 | 0.2(0.5) | 10(15) | 150 | 1.2/3 | |
| JDG4-0.72 | 690/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | |
| 800/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-1 | 950/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | 1.2/3 | |
| JDG4-1.2 | 1140/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | ||
| గమనిక: వినియోగదారు అభ్యర్థించిన పారామీటర్లు పై పట్టికలో పేర్కొన్న పరిధిని మించి ఉంటే, వాటిని మా కంపెనీతో సంప్రదించడం ద్వారా నిర్ణయించవచ్చు. | ||||||

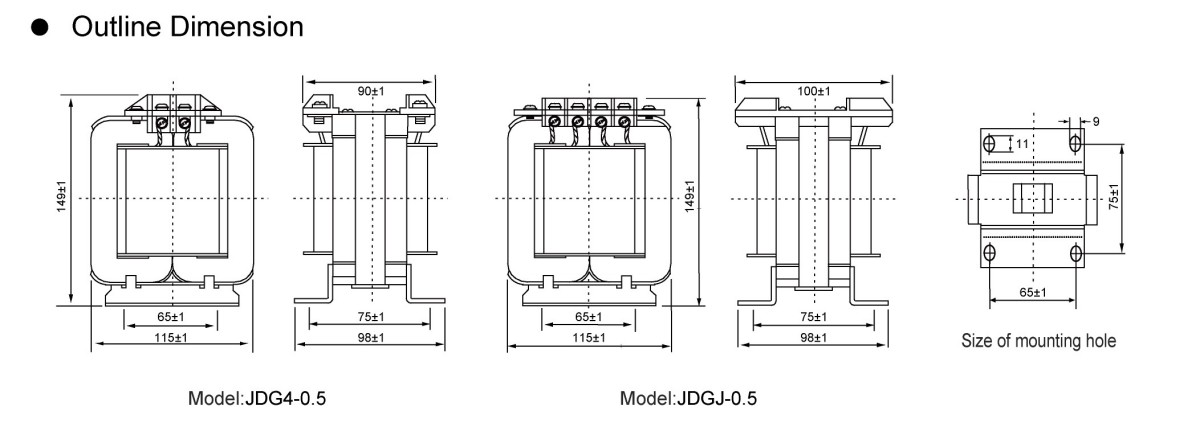

JDG4-0.5 ఇండోర్ తక్కువ వోల్టేజ్ ట్రాన్స్ఫార్మర్ ఇన్స్టాలేషన్ కొలతలు

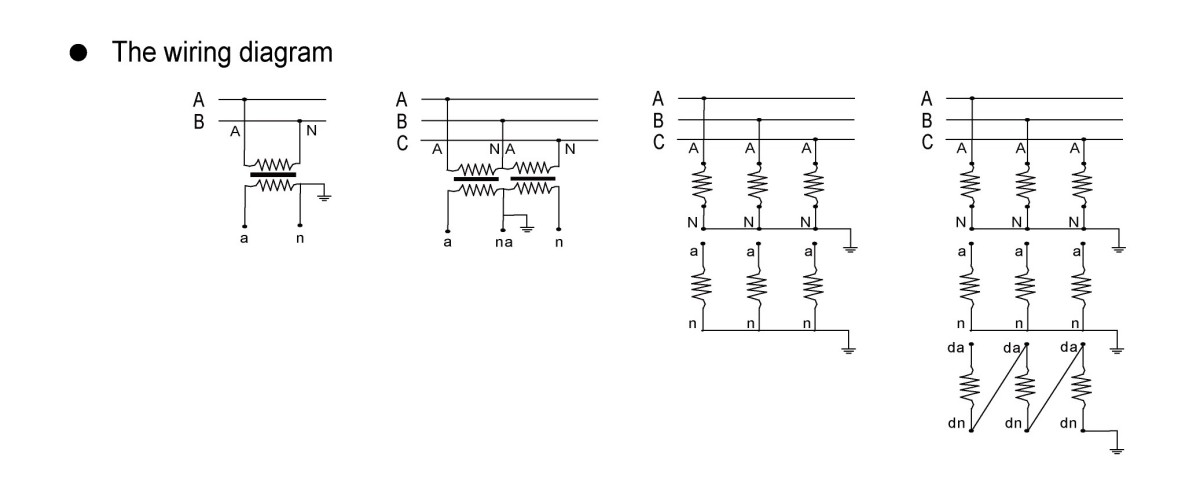

మా ఫ్యాక్టరీ నుండి వోల్టేజ్ ట్రాన్స్ఫార్మర్లను (PTలు) ఎంచుకునేటప్పుడు మరియు సేకరించేటప్పుడు, మూడు ప్రత్యేక కనెక్షన్ స్కీమ్లు వాటి ఇంజనీరింగ్ ప్రాక్టికాలిటీకి ప్రత్యేకంగా నిలుస్తాయి-ప్రతి ఒక్కటి విభిన్న సిస్టమ్ అవసరాలు మరియు క్రియాత్మక ప్రాధాన్యతలకు అనుగుణంగా, ప్రాజెక్ట్ సేకరణ ప్రమాణాలతో అమరికను నిర్ధారిస్తుంది:
1. స్టార్ (Y-Y) గ్రౌండ్డ్ కనెక్షన్
అన్గ్రౌండ్డ్ న్యూట్రల్ పాయింట్లు లేదా ఆర్క్ సప్రెషన్ కాయిల్స్ ద్వారా గ్రౌన్దేడ్ చేయబడిన పవర్ సిస్టమ్లకు ప్రత్యేకమైనది, ఈ కనెక్షన్ ప్రైమరీ వైండింగ్ యొక్క న్యూట్రల్ టెర్మినల్ను నేరుగా గ్రౌండింగ్ చేయడాన్ని తప్పనిసరి చేస్తుంది. దీని ప్రధాన సేకరణ విలువ ఖచ్చితమైన దశ-నుండి-గ్రౌండ్ వోల్టేజ్ కొలతను ఎనేబుల్ చేయడంలో ఉంది, అటువంటి సిస్టమ్ నిర్మాణాలలో ఇన్సులేషన్ స్థితి పర్యవేక్షణ కోసం చర్చించలేని అవసరం.
2. V-V అసంపూర్ణ డెల్టా కనెక్షన్
రెండు సింగిల్-ఫేజ్ PTలను ఉపయోగించి నిర్మించబడింది, ఈ పథకం పవర్ గ్రిడ్ యొక్క UAB మరియు UBC లైన్ వోల్టేజ్లతో ఇంటర్ఫేస్ చేసి అసంపూర్ణ డెల్టా నిర్మాణాన్ని ఏర్పరుస్తుంది. 20kV మరియు అంతర్-దశ వోల్టేజ్ డిటెక్షన్లో 20kV మరియు దిగువన అన్గ్రౌండ్డ్/ఆర్క్ సప్రెషన్ కాయిల్-గ్రౌండెడ్ నెట్వర్క్లలో సేకరణ కోసం గో-టు ఎంపిక. ఒక క్లిష్టమైన సేకరణ పరిశీలన: ఇది దశ-నుండి-గ్రౌండ్ వోల్టేజ్ను కొలిచే సామర్థ్యాన్ని కలిగి ఉండదు, ఇది పూర్తి వోల్టేజ్ పర్యవేక్షణ అవసరమయ్యే దృశ్యాలకు అనుకూలం కాదు.
3. డెల్టా మల్టీ-వైండింగ్ కనెక్షన్ని తెరవండి
మూడు సింగిల్-ఫేజ్ త్రీ-వైండింగ్ PTలచే రూపొందించబడింది, ఈ కాన్ఫిగరేషన్ YN, yn, d11 లేదా YN, y, d11 వైరింగ్ని స్వీకరిస్తుంది-సెకండరీ స్టార్ వైండింగ్ యొక్క న్యూట్రల్ B-ఫేజ్ ద్వారా గ్రౌన్దేడ్ అవుతుంది. బహుముఖ సేకరణ ఎంపికగా, ఇది అన్ని వోల్టేజ్ స్థాయిలను, ముఖ్యంగా 3~15kV వ్యవస్థలను కలిగి ఉంటుంది. ద్వితీయ వైండింగ్ ద్వంద్వ కార్యాచరణను (ఇంటర్-ఫేజ్ మరియు ఫేజ్-టు-గ్రౌండ్ వోల్టేజ్ కొలత) అందిస్తుంది, అయితే సహాయక సెకండరీ వైండింగ్ యొక్క ఓపెన్ డెల్టా డిజైన్ ఇన్సులేషన్ మానిటర్లు, అన్గ్రౌండ్డ్ నెట్వర్క్ రిలేలు లేదా డైరెక్ట్ గ్రౌండింగ్ సిస్టమ్ ప్రొటెక్షన్ పరికరాలకు కనెక్షన్కు మద్దతు ఇస్తుంది-విభిన్న సేకరణ దృశ్యాలలో దాని వర్తింపును విస్తరిస్తుంది.
