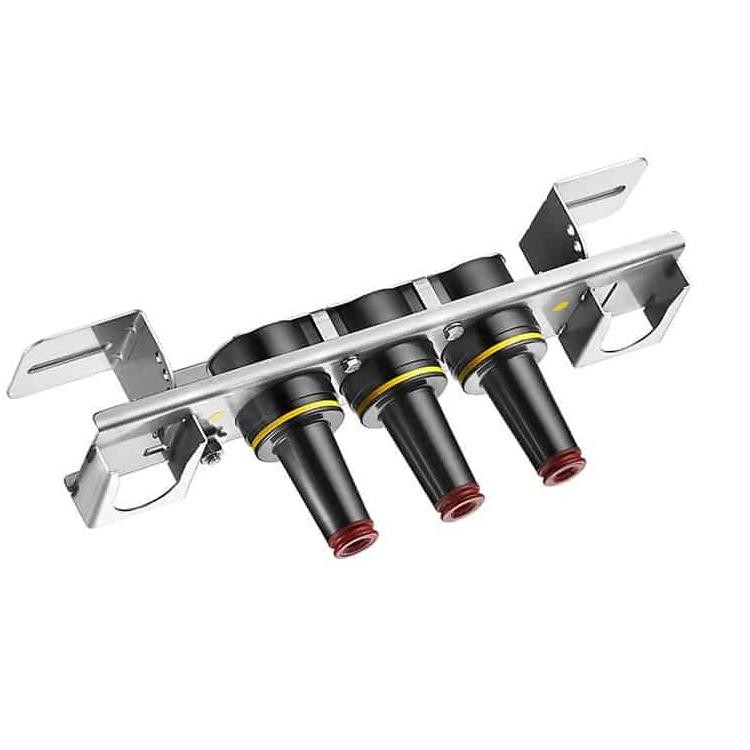

15KV 200A లోడ్‌బ్రేక్ జంక్షన్

Comewill ఫ్యాక్టరీ యొక్క 15KV 200A లోడ్‌బ్రేక్ జంక్షన్ అన్ని-రాగి కరెంట్-వాహక మార్గాన్ని కలిగి ఉంది, ఇది పరిస్థితులు ఏమైనప్పటికీ విశ్వసనీయమైన, స్థిరమైన పనితీరును నిర్ధారిస్తుంది.
ఇది IEEE స్టాండర్డ్ 386 అవసరాలకు పూర్తిగా అనుగుణంగా ఉంటుంది మరియు IEEE స్టాండర్డ్ 386కి అనుగుణంగా ఉండే పోటీదారుల ఉత్పత్తులు మరియు ఇతర సంభోగ భాగాలతో పూర్తిగా పరస్పరం మార్చుకోవచ్చు. సరిపోలే భాగాలతో ఇన్‌స్టాల్ చేసినప్పుడు, ఈ లోడ్‌బ్రేక్ జంక్షన్ పూర్తిగా షీల్డ్ కనెక్షన్‌ను అందిస్తుంది, ఇది లోడ్‌బ్రేక్ అప్లికేషన్‌లకు అనువైనది.

15KV 200A లోడ్‌బ్రేక్ జంక్షన్ అంటే ఏమిటి?

15KV 200A లోడ్‌బ్రేక్ జంక్షన్ అనేది లోడ్‌బ్రేక్ (లైవ్ స్విచింగ్) ఆపరేషన్‌ను అనుమతించేటప్పుడు 15kV భూగర్భ కేబుల్‌లను సురక్షితంగా కనెక్ట్ చేయడానికి, బ్రాంచ్ చేయడానికి మరియు విభాగీకరించడానికి పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో ఉపయోగించే మీడియం-వోల్టేజ్ కేబుల్ కనెక్షన్ పరికరం. ఇది సాధారణంగా బహుళ 200A ఇంటర్‌ఫేస్‌లను (2, 3, లేదా 4 మార్గాలు వంటివి) కలిగి ఉంటుంది, అవి అంతర్గతంగా కలిసి ఉంటాయి, ఫ్లెక్సిబుల్ లూప్, ట్యాప్ లేదా స్ప్లైస్ కాన్ఫిగరేషన్‌లను ప్రారంభిస్తాయి. IEEE స్టాండర్డ్ 386కి నిర్మించబడింది, ఇది ప్యాడ్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌లు, స్విచ్‌గేర్ మరియు అండర్‌గ్రౌండ్ వాల్ట్ అప్లికేషన్‌లలో పూర్తిగా రక్షిత, సురక్షితమైన మరియు నమ్మదగిన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

ఉత్పత్తి పరీక్షలు

IEEE/ANSI ప్రమాణం 386 ప్రకారం పరీక్షలు నిర్వహించబడతాయి.
కనిష్ట కరోనా వోల్టేజ్ స్థాయి - 11 కి.వి
AC 1 నిమిషం తట్టుకునే సామర్థ్యం - 34 కి.వి

చార్డాన్ తయారీ ప్రక్రియ అవసరాలకు అనుగుణంగా పరీక్షలు నిర్వహించబడతాయి:
భౌతిక తనిఖీ
ఆవర్తన విచ్ఛేదం
ఆవర్తన X- రే విశ్లేషణ

వోల్టేజ్ రేటింగ్‌లు
వోల్టేజ్ క్లాస్ 15 కి.వి
గరిష్టంగా రేటింగ్ దశ నుండి దశ 14.4 కి.వి
గరిష్టంగా రేటింగ్ ఫేజ్ టు గ్రౌండ్ 8.3 కి.వి
AC 1 నిమిషం తట్టుకునే 34 కి.వి
DC 15 నిమిషాల తట్టుకునే 53 కి.వి
BIL మరియు ఫుల్ వేవ్ క్రెస్ట్ 95 కి.వి
కనిష్ట కరోనా వోల్టేజ్ స్థాయి 11 కి.వి
ప్రస్తుత రేటింగ్‌లు
నిరంతర: 200 amps rms
స్విచింగ్: 14.4 kV వద్ద 200 amps rms వద్ద 10 ఆపరేషన్లు
ఫాల్ట్ క్లోజ్: 10 వరుస విజయవంతమైన స్విచింగ్ ఆపరేషన్ల తర్వాత 0.17 సెకన్లకు 14.4 kV వద్ద 10,000 amps rms సిమెట్రిక్
తక్కువ సమయం:
• 0.17 సెకన్లకు 10,000 ఆంప్స్ rms సిమెట్రిక్
• 3.0 సెకన్లకు 3,500 amps rms సౌష్టవం

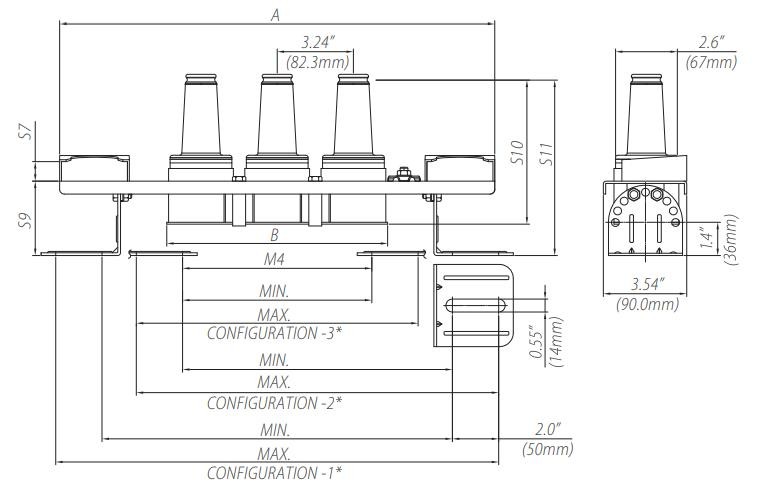

బ్రాకెట్ డైమెన్షనల్ సమాచారంతో జంక్షన్

లోడ్బ్రేక్ ఆపరేషన్ దశలు

1. బిగింపు స్టిక్‌ను లాగుతున్న కంటికి సురక్షితంగా కట్టుకోండి.
2. ఎలాంటి లాగడం శక్తిని వర్తింపజేయవద్దు - మోచేయి మరియు బుషింగ్ మధ్య ఉపరితల ఘర్షణను విచ్ఛిన్నం చేయడానికి కనెక్టర్‌కు కొంచెం సవ్యదిశలో ట్విస్ట్ ఇవ్వండి.
3. శీఘ్ర, దృఢమైన కదలికతో బుషింగ్ నుండి నేరుగా కనెక్టర్‌ను లాగండి. ఏదైనా గ్రౌండ్ ప్లేన్ నుండి కనెక్టర్‌ను దూరంగా ఉంచాలని నిర్ధారించుకోండి.
4. కనెక్టర్‌ను సరైన అనుబంధ పరికరంలో ఉంచండి, ఆ అనుబంధ ఆపరేటింగ్ సూచనలను అనుసరించండి.
5. ఏదైనా బహిర్గత శక్తితో కూడిన బుషింగ్‌పై ఇన్సులేటెడ్ ప్రొటెక్టివ్ క్యాప్ (డ్రెయిన్ వైర్ సిస్టమ్ గ్రౌండ్‌కు కనెక్ట్ చేయబడింది) ఉంచడానికి బిగింపు స్టిక్‌ను ఉపయోగించండి.

తరచుగా అడిగే ప్రశ్నలు

15KV 200A లోడ్‌బ్రేక్ జంక్షన్ యొక్క ప్రధాన విధి ఏమిటి?
శక్తితో కూడిన పంపిణీ వ్యవస్థలలో సురక్షితమైన లోడ్‌బ్రేక్ స్విచింగ్‌ను అనుమతించేటప్పుడు మీడియం-వోల్టేజ్ కేబుల్‌లను విభాగీకరించడానికి, లూప్ చేయడానికి, ట్యాప్ చేయడానికి లేదా స్ప్లైస్ చేయడానికి ఇది ఉపయోగించబడుతుంది.
ఇది ఇతర బ్రాండ్‌లకు అనుకూలంగా ఉందా?
అవును, ఇది IEEE స్టాండర్డ్ 386™కి పూర్తిగా అనుగుణంగా ఉంటుంది, ఇతర అనుకూలమైన వేరు చేయగలిగిన ఇన్సులేటెడ్ కనెక్టర్ సిస్టమ్‌లతో పూర్తి పరస్పర మార్పిడిని నిర్ధారిస్తుంది.
ఇది భూగర్భ సంస్థాపనలలో ఉపయోగించవచ్చా?
ఖచ్చితంగా. తేమ, దుమ్ము మరియు స్థల పరిమితులు సాధారణంగా ఉండే ప్యాడ్-మౌంటెడ్ పరికరాలు మరియు భూగర్భ వాల్ట్ అప్లికేషన్‌ల కోసం ఇది ప్రత్యేకంగా రూపొందించబడింది.
15KV 200A లోడ్‌బ్రేక్ జంక్షన్ ఎలాంటి భద్రతా లక్షణాలను అందిస్తుంది?
ఇది పూర్తిగా రక్షిత EPDM ఇన్సులేషన్, నియంత్రిత లోడ్‌బ్రేక్ ఆపరేషన్, అధిక ఇంపల్స్ తట్టుకోగల సామర్థ్యం మరియు సురక్షితమైన మార్పిడి కోసం స్థిరమైన ఆర్క్ అంతరాయ పనితీరును అందిస్తుంది.
