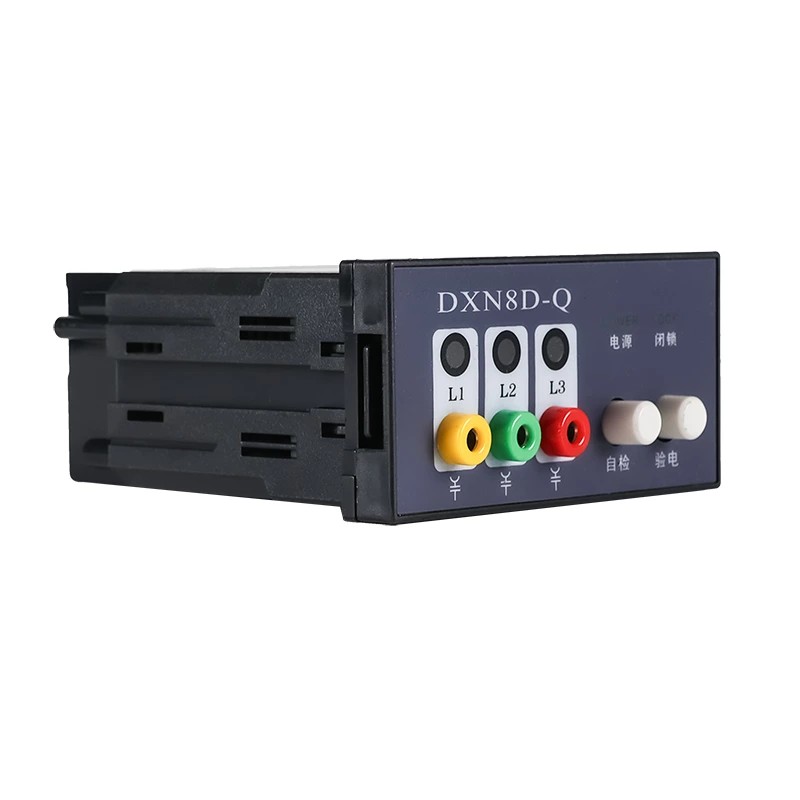

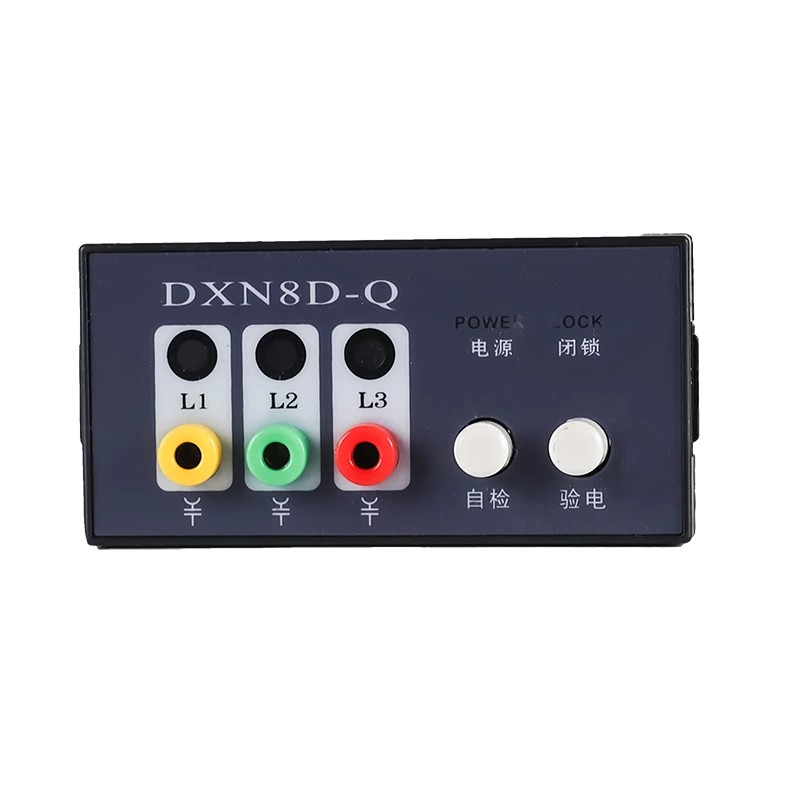

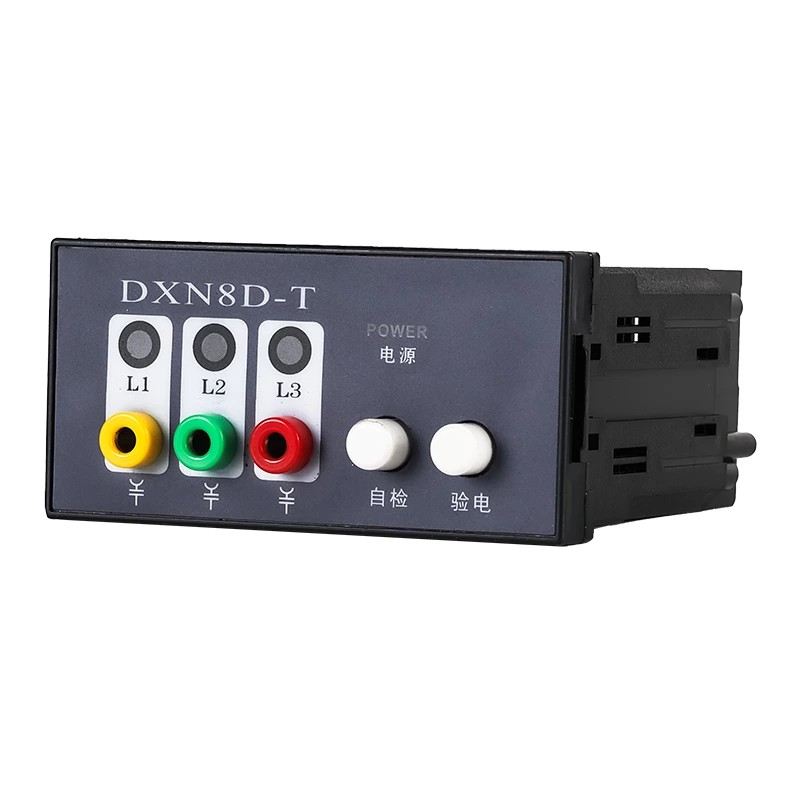

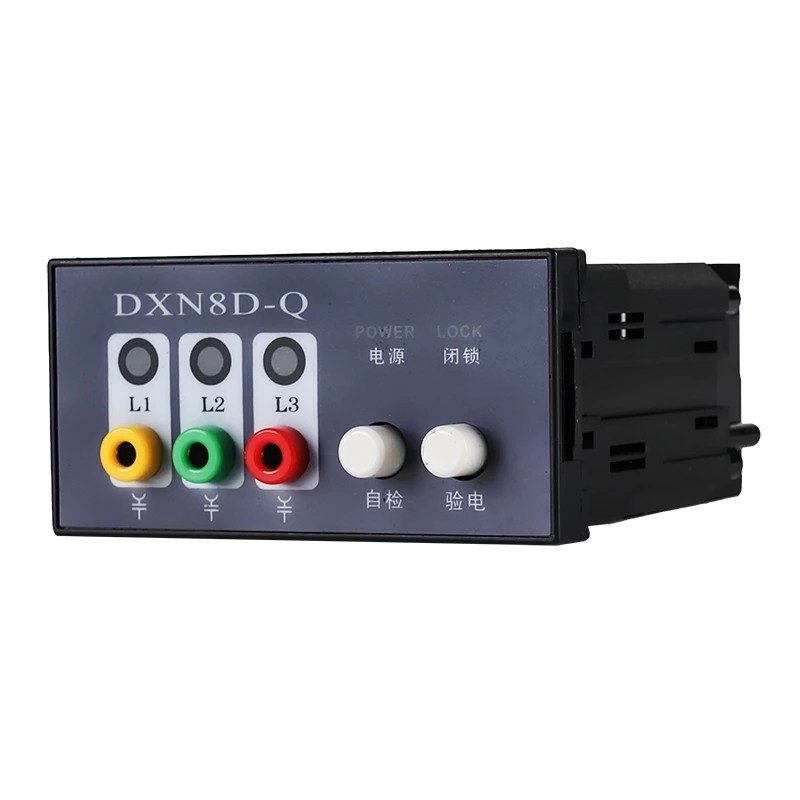

ఇండోర్ హై-వోల్టేజ్ లైవ్ డిస్‌ప్లే పరికరం DXN8-Q/T రకం

నిరూపితమైన ఫీల్డ్ అప్లికేషన్‌లు మరియు ఇంజినీరింగ్ ధ్రువీకరణ ద్వారా, Comewill ఫ్యాక్టరీ యొక్క ఇండోర్ హై-వోల్టేజ్ లైవ్ డిస్‌ప్లే పరికరం DXN8-Q/T టైప్ హై-వోల్టేజ్ ఎన్విరాన్‌మెంట్‌ల కోసం ప్రాక్టికల్ సేఫ్టీ అప్‌గ్రేడ్‌ను అందిస్తుంది. పరికరం ఆటోమేటిక్ లాకౌట్ ద్వారా అసురక్షిత కార్యకలాపాలను నిరోధించేటప్పుడు శక్తివంత స్థితి యొక్క తక్షణ దృశ్య నిర్ధారణను ప్రారంభిస్తుంది.

ఇండోర్ హై-వోల్టేజ్ లైవ్ డిస్‌ప్లే పరికరం DXN8-Q/T రకం అంటే ఏమిటి?

ఇండోర్ హై-వోల్టేజ్ లైవ్ డిస్‌ప్లే డివైస్ DXN8-Q/T టైప్ అనేది డ్యూయల్-ఫంక్షన్ సేఫ్టీ డివైజ్, ఇది ఎనర్జీజేషన్ ఇండికేషన్ మరియు మెకానికల్ లాకౌట్ ప్రొటెక్షన్‌ను సమీకృతం చేస్తుంది. ఇండోర్ 6–40kV స్విచ్‌గేర్ సిస్టమ్‌ల కోసం రూపొందించబడింది, ఇది వోల్టేజ్ ఉనికిని గుర్తించడానికి మరియు తక్షణ దృశ్య హెచ్చరికలను అందించడానికి నాన్-కాంటాక్ట్ ఎలక్ట్రిక్ ఫీల్డ్ సెన్సింగ్ టెక్నాలజీని ఉపయోగిస్తుంది, అదే సమయంలో శక్తివంతం చేయబడిన పరికరాలకు అనధికారిక లేదా అసురక్షిత ప్రాప్యతను నిరోధిస్తుంది.

ముఖ్య లక్షణాలు:

1. డ్యూయల్ సేఫ్టీ ప్రొటెక్షన్ మెకానిజం

ప్రకాశవంతమైన LED ఫ్లాషింగ్ ప్రత్యక్ష అధిక-వోల్టేజ్ స్థితిని స్పష్టంగా సూచిస్తుంది

శక్తిని పొందినప్పుడు స్విచ్ గేర్ తలుపులు తెరవడాన్ని ఆటోమేటిక్ లాకౌట్ నిరోధిస్తుంది

వోల్టేజ్ తొలగించబడినప్పుడు తక్షణ విడుదల

తప్పు ఆపరేషన్ మరియు విద్యుత్ షాక్ ప్రమాదాలను తొలగిస్తుంది

2. నాన్-కాంటాక్ట్ డిటెక్షన్ టెక్నాలజీ

ఎలక్ట్రిక్ ఫీల్డ్ కప్లింగ్ సూత్రం సురక్షితమైన సెన్సింగ్‌ను నిర్ధారిస్తుంది

ప్రత్యక్ష భాగాలతో ప్రత్యక్ష సంబంధం లేదు

భద్రతను మెరుగుపరుస్తుంది మరియు పరికర జీవితకాలాన్ని పొడిగిస్తుంది

3. మన్నికైన పారిశ్రామిక డిజైన్

ఫ్లేమ్-రిటార్డెంట్ ABS హౌసింగ్

దుమ్ము, తేమ మరియు ఉష్ణోగ్రత హెచ్చుతగ్గులకు నిరోధకతను కలిగి ఉంటుంది

నిర్వహణ లేకుండా 8-10 సంవత్సరాల సుదీర్ఘ సేవా జీవితం

4. వేగవంతమైన & ప్రామాణికమైన ఇన్‌స్టాలేషన్

ముందుగా డ్రిల్లింగ్ మౌంటు రంధ్రాలు

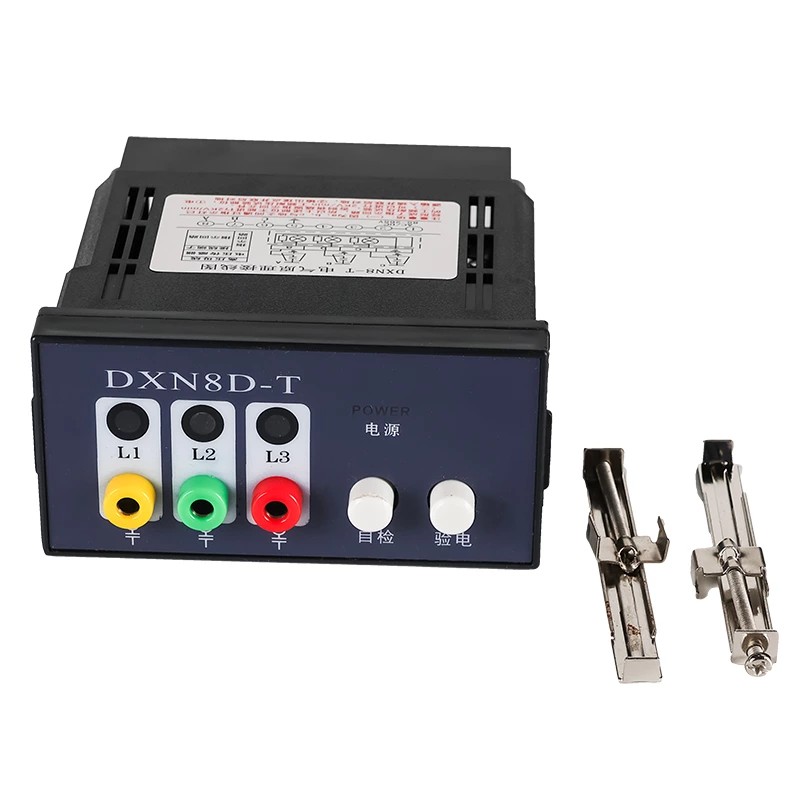

పూర్తి అనుబంధ కిట్ చేర్చబడింది

ప్రత్యేక సాధనాలు లేదా సంక్లిష్ట సెటప్ అవసరం లేదు

నిమిషాల్లో ఇన్‌స్టాలేషన్ పూర్తయింది

5. తప్పు సూచిక సామర్ధ్యం

సింగిల్-ఫేజ్ గ్రౌండింగ్ లోపాలను గుర్తిస్తుంది

తప్పు దశ సూచిక స్వయంచాలకంగా ఆఫ్ అవుతుంది

ట్రబుల్షూటింగ్‌ను వేగవంతం చేస్తుంది మరియు పనికిరాని సమయాన్ని తగ్గిస్తుంది

ఆపరేటింగ్ ప్రిన్సిపల్

ఎలక్ట్రిక్ ఫీల్డ్ సెన్సింగ్ → సిగ్నల్ కన్వర్షన్ → LED హెచ్చరిక → ఇంటర్‌లాకింగ్ → తప్పు సూచన

Comewill ఇండోర్ హై-వోల్టేజ్ లైవ్ డిస్‌ప్లే పరికరం (మోడల్ DXN8-Q/T) 6–40kV పరికరాల ప్రత్యక్ష స్థితిని నిజ సమయంలో సురక్షితంగా మరియు నిరంతరం పర్యవేక్షించడానికి ఎలక్ట్రిక్ ఫీల్డ్ కప్లింగ్ మరియు నాన్-కాంటాక్ట్ సెన్సింగ్ టెక్నాలజీలను ఉపయోగిస్తుంది. పరికరం మూడు స్వతంత్ర అంతర్గత సెన్సార్లను కలిగి ఉంది, వరుసగా A, B మరియు C దశ బస్‌బార్‌లకు అనుగుణంగా ఉంటుంది; ఈ సెన్సార్‌లు అధిక-వోల్టేజ్ ఎలక్ట్రిక్ ఫీల్డ్‌ను గుర్తించడం ద్వారా సిగ్నల్‌లను ఉత్పత్తి చేస్తాయి మరియు వాటిని డిస్‌ప్లే మాడ్యూల్‌కి ప్రసారం చేస్తాయి.

పరికరాలు ప్రత్యక్షంగా ఉన్నప్పుడు, LED సూచికలు ఫ్లాష్ అవుతాయి మరియు మెకానికల్ ఇంటర్‌లాకింగ్ మెకానిజం ఏకకాలంలో స్విచ్ గేర్ క్యాబినెట్ తలుపును స్వయంచాలకంగా లాక్ చేస్తుంది. వోల్టేజ్ తీసివేయబడినప్పుడు, సూచికలు ఆపివేయబడతాయి మరియు ఇంటర్‌లాకింగ్ మెకానిజం స్వయంచాలకంగా నిలిపివేయబడుతుంది-దీని ద్వారా ప్రత్యక్ష-స్థితి సూచన మరియు ఇంటర్‌లాకింగ్-ఆధారిత యాంటీ-మిస్‌ఆపరేషన్ రక్షణ యొక్క సహజమైన కలయికను సాధించవచ్చు. సింగిల్-ఫేజ్ గ్రౌండ్ ఫాల్ట్ సంభవించినప్పుడు, మిగిలిన రెండు దశల సూచికలు ఫ్లాష్ అవుతూనే ఉండగా, ఫాల్టెడ్ ఫేజ్ యొక్క సూచిక ఆరిపోతుంది, ఇది వేగంగా ఆన్-సైట్ తప్పు స్థానికీకరణను సులభతరం చేస్తుంది.

అప్లికేషన్లు

DXN8/QT రకం ఇండోర్ హై-వోల్టేజ్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది, వీటిలో:

మీడియం-వోల్టేజ్ స్విచ్ గేర్ (6–40kV)

ఇన్‌కమింగ్ బస్‌బార్ సిస్టమ్‌లు

సర్క్యూట్ బ్రేకర్లు మరియు నియంత్రణ క్యాబినెట్‌లు

ట్రాన్స్ఫార్మర్ సంస్థాపనలు

హై-వోల్టేజ్ జంక్షన్ బాక్స్‌లు మరియు రియాక్టర్లు

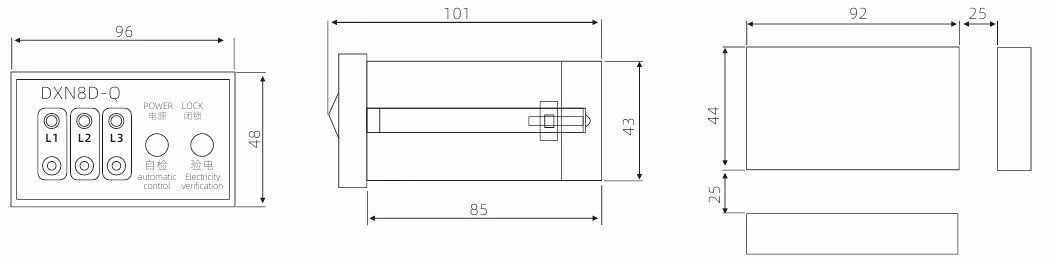

ఆకారం మరియు ప్రారంభ పరిమాణం

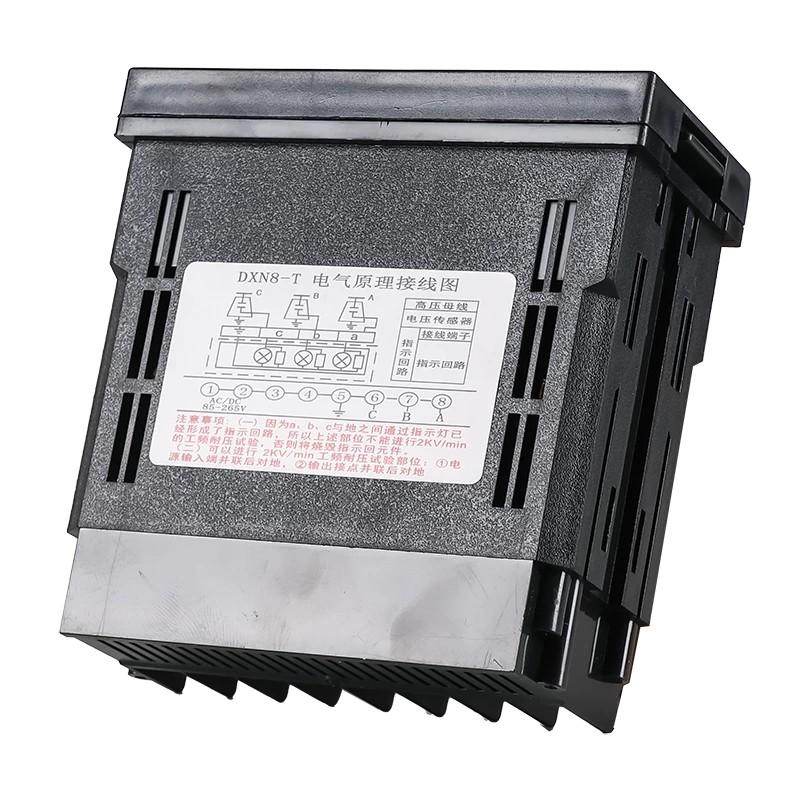

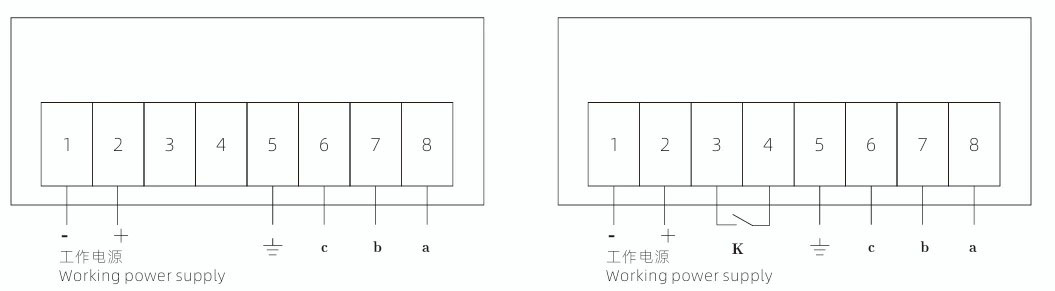

వెనుక వీక్షణ వైరింగ్ రేఖాచిత్రం
