ప్రత్యక్ష స్థితితో EKL-4DXN లైన్ ఫాల్ట్ సూచిక

లైవ్ స్టేటస్‌తో EKL-4DXN లైన్ ఫాల్ట్ ఇండికేటర్ అంటే ఏమిటి?

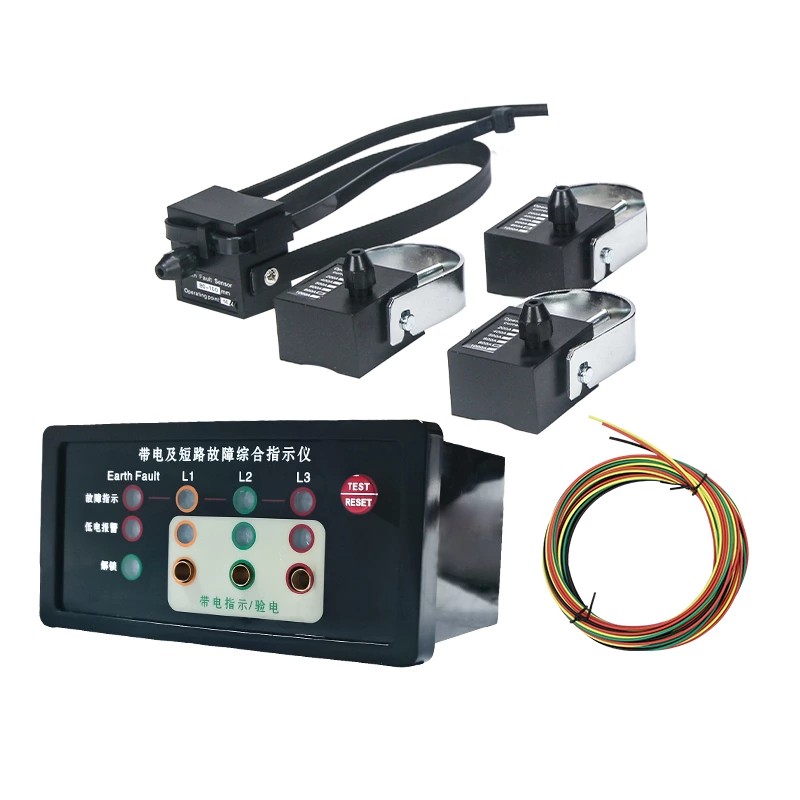

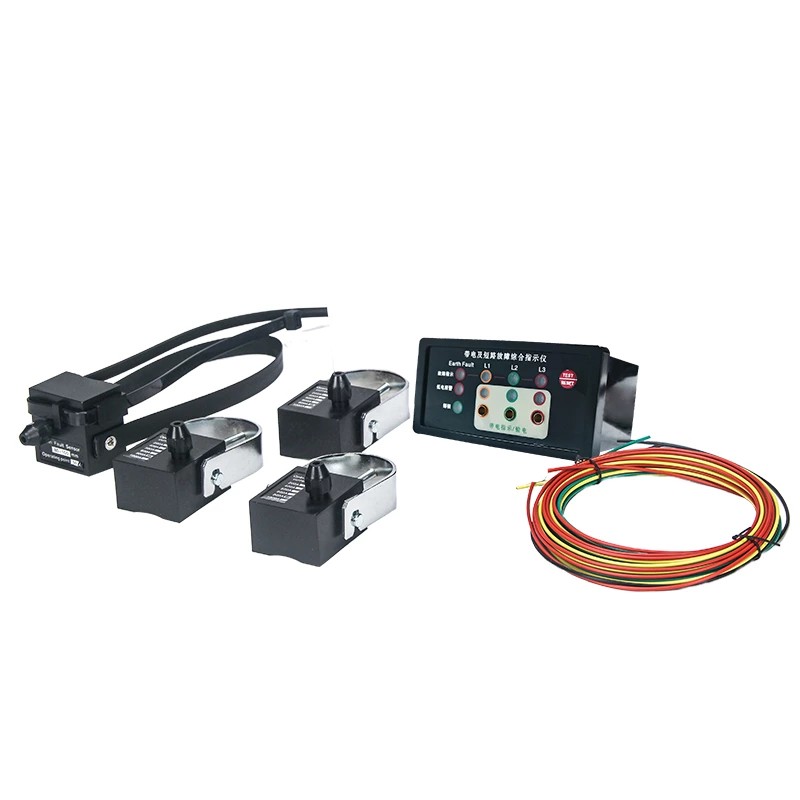

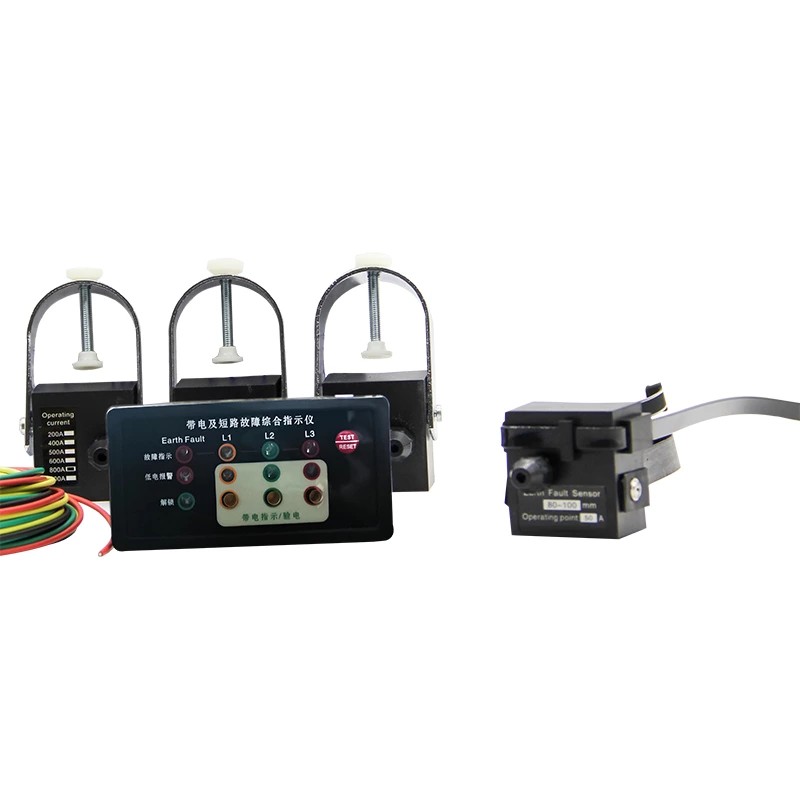

లైవ్ స్టేటస్‌తో కూడిన EKL-4DXN లైన్ ఫాల్ట్ ఇండికేటర్ అనేది 20kV కంటే తక్కువ ఉన్న హై-వోల్టేజ్ స్విచ్‌గేర్ మరియు డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌ల కోసం ప్రత్యేకంగా Comewill చే అభివృద్ధి చేయబడిన ఆన్‌లైన్ మానిటరింగ్ పరికరం. ఈ పరికరం లోపాన్ని గుర్తించడం, ప్రత్యక్ష సూచిక మరియు దశ ధృవీకరణ ఫంక్షన్‌లను అనుసంధానిస్తుంది. మాడ్యులర్ డిజైన్ మరియు ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్ టెక్నాలజీని ఉపయోగించి, ఇది సంక్లిష్టమైన విద్యుదయస్కాంత పరిసరాలలో స్థిరంగా పనిచేయగలదు, రోజువారీ తనిఖీలు మరియు పవర్ సిస్టమ్‌లలో తప్పు నిర్ధారణకు నమ్మకమైన మద్దతును అందిస్తుంది.

ఉత్పత్తి లక్షణాలు

1. కోర్ ఫాల్ట్ అలారం విధులు

షార్ట్ సర్క్యూట్ ఫాల్ట్ అలారం

లైన్‌లో షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, లైవ్ స్టేటస్‌తో EKL-4DXN లైన్ ఫాల్ట్ ఇండికేటర్‌లో నిర్మించిన షార్ట్-సర్క్యూట్ సెన్సార్ వెంటనే ఫాల్ట్ కరెంట్‌ను క్యాప్చర్ చేస్తుంది మరియు ఫైబర్ ఆప్టిక్ కేబుల్ ద్వారా హోస్ట్ కంప్యూటర్‌కు అలారం సిగ్నల్‌ను ప్రసారం చేస్తుంది. ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్ బలమైన వ్యతిరేక జోక్య సామర్థ్యాలను కలిగి ఉంది, సిగ్నల్ ట్రాన్స్‌మిషన్‌లో స్విచ్ గేర్ లోపల విద్యుదయస్కాంత శబ్దం యొక్క ప్రభావాన్ని నివారిస్తుంది. సిగ్నల్ అందుకున్న తర్వాత, హోస్ట్ కంప్యూటర్ సంబంధిత షార్ట్-సర్క్యూట్ ఫాల్ట్ ఇండికేటర్ లైట్‌ను ప్రేరేపిస్తుంది, ఆన్-సైట్ సిబ్బంది త్వరగా తప్పు సర్క్యూట్‌ను గుర్తించడంలో సహాయపడుతుంది.

గ్రౌండ్ ఫాల్ట్ అలారం

గ్రౌండింగ్ సెన్సార్ లైన్ యొక్క జీరో-సీక్వెన్స్ కరెంట్‌ను నిరంతరం పర్యవేక్షిస్తుంది. గ్రౌండ్ ఫాల్ట్ కరెంట్ ప్రీసెట్ అలారం థ్రెషోల్డ్‌కు చేరుకున్నప్పుడు లేదా మించిపోయినప్పుడు, సెన్సార్ ఆప్టికల్ ఫైబర్ ద్వారా ప్రధాన యూనిట్‌కు సిగ్నల్‌ను పంపుతుంది మరియు ప్రధాన యూనిట్ వెంటనే గ్రౌండ్ ఫాల్ట్ అలారంను సక్రియం చేస్తుంది. ఈ ఫంక్షన్ గ్రౌండ్ లోపాలను ముందుగానే గుర్తించడంలో సహాయపడుతుంది, పరికరాల ఇన్సులేషన్ యొక్క మరింత క్షీణతను నిరోధిస్తుంది మరియు విద్యుత్ షాక్ ప్రమాదాన్ని తగ్గిస్తుంది.

2. అధిక వోల్టేజ్ సంబంధిత విధులు

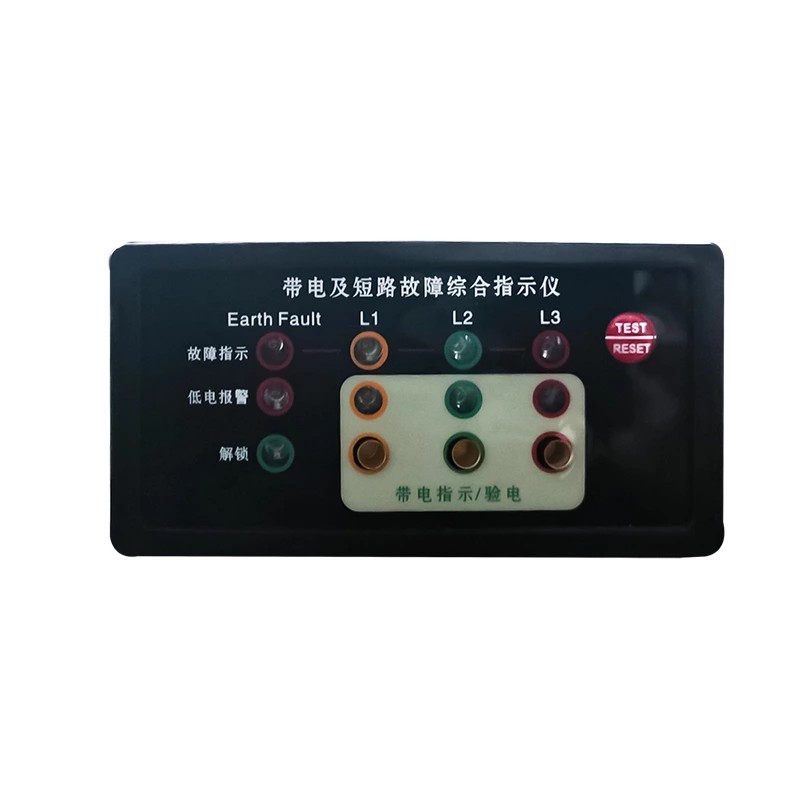

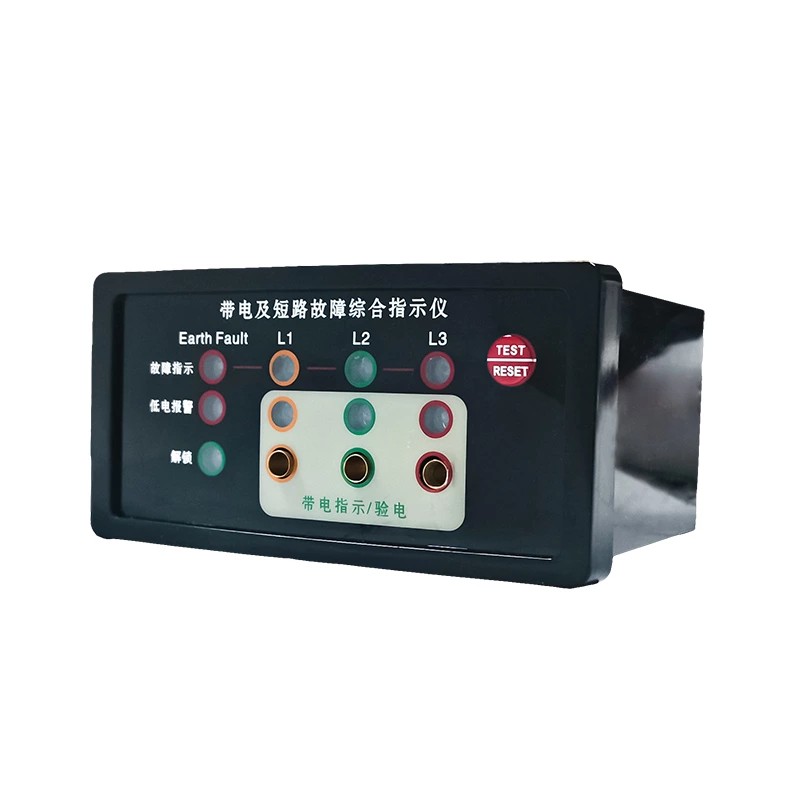

హై వోల్టేజ్ లైవ్ స్టేటస్ ఇండికేటర్: లైవ్ స్టేటస్‌తో కూడిన క్వాలిటీ EKL-4DXN లైన్ ఫాల్ట్ ఇండికేటర్ హై-వోల్టేజ్ లైన్‌ల లైవ్ స్థితిని నిరంతరం పర్యవేక్షిస్తుంది. ప్రధాన యూనిట్ ప్యానెల్ వరుసగా L1, L2 మరియు L3 దశలకు అనుగుణంగా అధిక-ప్రకాశం LED సూచికలను కలిగి ఉంటుంది. సూచికల యొక్క ఫ్లాషింగ్ ఫ్రీక్వెన్సీ సుమారు వోల్టేజ్ స్థాయిని ప్రతిబింబిస్తుంది. LED లు ప్రధాన యూనిట్ యొక్క అంతర్నిర్మిత బ్యాటరీని వినియోగించకుండా నేరుగా అధిక-వోల్టేజ్ విద్యుత్ క్షేత్రం నుండి శక్తిని పొందుతాయి. ఈ డిజైన్ ప్రత్యక్ష స్థితి సూచన యొక్క కొనసాగింపును నిర్ధారిస్తుంది మరియు మొత్తం బ్యాటరీ జీవితాన్ని పొడిగిస్తుంది.

అధిక వోల్టేజ్ దశ ధృవీకరణ: ప్రధాన యూనిట్ ప్యానెల్ ప్రత్యేక దశ ధృవీకరణ ఇంటర్‌ఫేస్‌ను కలిగి ఉంది. అధిక-వోల్టేజ్ లైవ్ ఇన్‌పుట్ సిగ్నల్ మరియు తప్పు సూచన యొక్క ఖచ్చితత్వాన్ని పరీక్షించడానికి మరియు నిర్ధారించడానికి నిర్వహణ సిబ్బంది ఈ ఇంటర్‌ఫేస్‌ను ఉపయోగించవచ్చు. లైన్ కనెక్షన్ లేదా మెయింటెనెన్స్ వర్క్ చేసే ముందు దశను ధృవీకరించడానికి ఈ ఫంక్షన్‌ను ఉపయోగించడం వలన దశ లోపాల వల్ల పరికరాలు వైఫల్యాలను నివారించడంలో సహాయపడుతుంది.

3. ఫ్లెక్సిబుల్ రీసెట్ మోడ్‌లు

వివిధ సైట్‌లలో విభిన్న పని లయలకు అనుగుణంగా, EKL-4DXN మూడు రీసెట్ మోడ్‌లను అందిస్తుంది:

స్వయంచాలక రీసెట్: లోపం క్లియర్ అయిన తర్వాత, పరికరం ప్రీసెట్ సమయంలో స్వయంచాలకంగా రీసెట్ చేయబడుతుంది. ఐచ్ఛిక రీసెట్ విరామాలలో 8 సెకన్లు, 12 గంటలు, 24 గంటలు మరియు 48 గంటలు ఉంటాయి (ఫ్యాక్టరీ డిఫాల్ట్ 12 గంటలు). ఈ మోడ్ గమనింపబడని లేదా రిమోట్ సైట్‌లకు అనుకూలంగా ఉంటుంది, నిర్వహణ సిబ్బంది ద్వారా ఆన్-సైట్ రీసెట్‌ల ఫ్రీక్వెన్సీని తగ్గిస్తుంది.

మాన్యువల్ రీసెట్: లోపం పరిష్కరించబడిన తర్వాత, ఆన్-సైట్ సిబ్బంది నేరుగా అలారం స్థితిని క్లియర్ చేయడానికి లైవ్ స్టేటస్ ప్యానెల్‌తో EKL-4DXN లైన్ ఫాల్ట్ ఇండికేటర్‌లోని "రీసెట్/టెస్ట్" బటన్‌ను నేరుగా నొక్కవచ్చు, పరికరం సూచన ప్రస్తుత పంక్తి స్థితికి అనుగుణంగా ఉందని నిర్ధారిస్తుంది.

రిమోట్ రీసెట్: పరికరం నియంత్రణ కేంద్రానికి అలారం సంకేతాలను పంపడానికి మద్దతు ఇస్తుంది మరియు నియంత్రణ కేంద్రం నుండి రిమోట్ రీసెట్ ఆదేశాలను కూడా స్వీకరించగలదు. అనేక రిమోట్ పరికరాలతో పెద్ద డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌ల కోసం, ఈ ఫంక్షన్ డిస్పాచర్‌లకు పరికర స్థితిని రిమోట్‌గా నిర్వహించడంలో సహాయపడుతుంది, అనవసరమైన ఆన్-సైట్ సందర్శనలను తగ్గిస్తుంది.

4. స్వీయ-పరీక్ష మరియు తక్కువ వోల్టేజ్ అలారం విధులు

ఆటోమేటిక్ టెస్ట్ ఫంక్షన్: పరికరాలు సాధారణ పని స్థితిలో ఉన్నాయని నిర్ధారించుకోవడానికి, వినియోగదారు ప్రధాన యూనిట్ ప్యానెల్‌లోని "రీసెట్/టెస్ట్" బటన్‌ను నొక్కవచ్చు. ఈ సమయంలో, L1, L2, L3 మరియు L4 ఇండికేటర్ లైట్లు తొమ్మిది సార్లు ఫ్లాష్ అవుతాయి మరియు తర్వాత స్వయంచాలకంగా రీసెట్ చేయబడతాయి. బటన్‌ను మళ్లీ నొక్కడం ద్వారా పరీక్షను మాన్యువల్‌గా కూడా ముగించవచ్చు. ఈ సరళమైన స్వీయ-పరీక్ష ప్రక్రియ సిబ్బందికి ఆపరేషన్‌కు ముందు సూచిక ఫంక్షన్‌లు సాధారణమని నిర్ధారించడంలో సహాయపడుతుంది, అదనపు పరీక్షా పరికరాలను తీసుకెళ్లవలసిన అవసరాన్ని తొలగిస్తుంది.

తక్కువ వోల్టేజ్ అలారం:

లైవ్ స్టేటస్‌తో EKL-4DXN లైన్ ఫాల్ట్ ఇండికేటర్ అంతర్నిర్మిత లిథియం బ్యాటరీ ద్వారా అందించబడుతుంది. బ్యాటరీ వోల్టేజ్ సాధారణ ఆపరేటింగ్ పరిధి కంటే తక్కువగా ఉన్నప్పుడు, పరికరం తక్కువ వోల్టేజ్ అలారంను ప్రేరేపిస్తుంది, బ్యాటరీని సమయానికి భర్తీ చేయమని వినియోగదారుని ప్రేరేపిస్తుంది. బ్యాటరీ క్షీణత కారణంగా తప్పు సమాచారాన్ని ఖచ్చితంగా ప్రదర్శించడంలో పరికరం విఫలమవకుండా నిరోధించడానికి ఈ ఫంక్షన్ సహాయపడుతుంది, తద్వారా పరికరాల యొక్క నిరంతర విశ్వసనీయతను కాపాడుతుంది.

5. సర్దుబాటు పారామీటర్ సెట్టింగులు

ఒక ప్రొఫెషనల్ తయారీదారుగా, Comewill వినియోగదారులను వాస్తవ ఆపరేటింగ్ పరిస్థితులకు అనుగుణంగా బహుళ అలారం పారామితులను సర్దుబాటు చేయడానికి అనుమతిస్తుంది. ఇది షార్ట్-సర్క్యూట్ కరెంట్ థ్రెషోల్డ్ అయినా, గ్రౌండ్ కరెంట్ థ్రెషోల్డ్ అయినా లేదా ఆటోమేటిక్ రీసెట్ టైమ్ అయినా, అన్నింటినీ ఆన్-సైట్‌లో సెట్ చేయవచ్చు, వివిధ లైన్ పరిస్థితులు మరియు ఆపరేటింగ్ అవసరాలకు అనుగుణంగా పరికరాలను ఎనేబుల్ చేస్తుంది.

సాంకేతిక పరామితి
