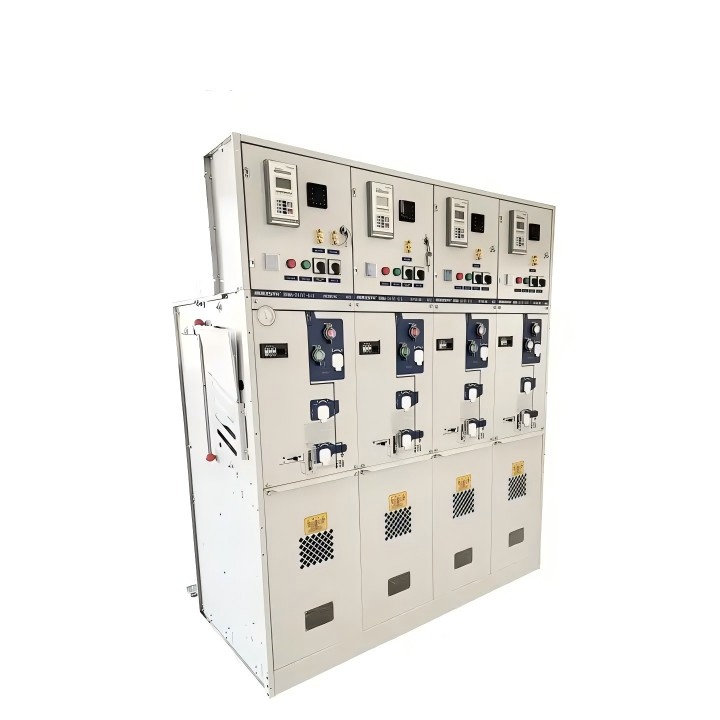

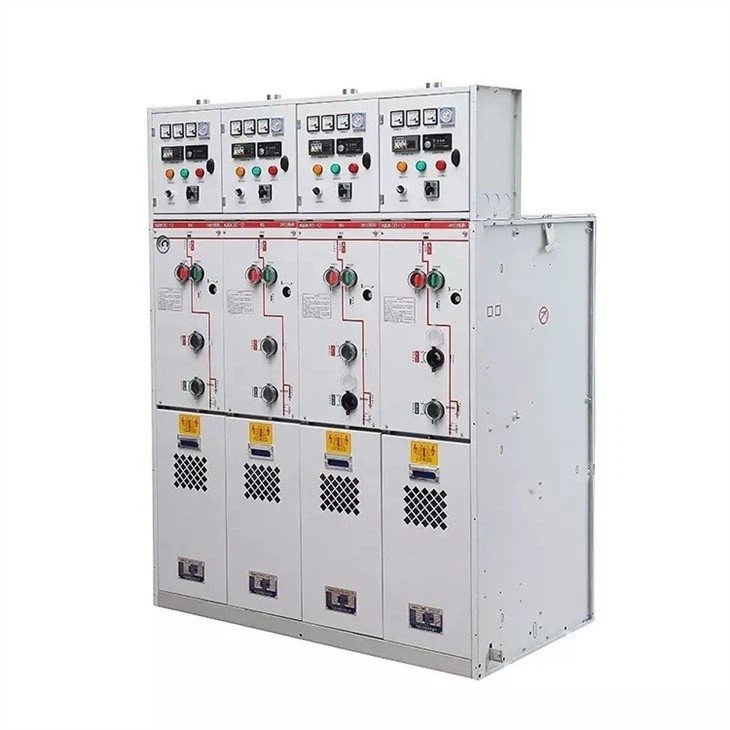

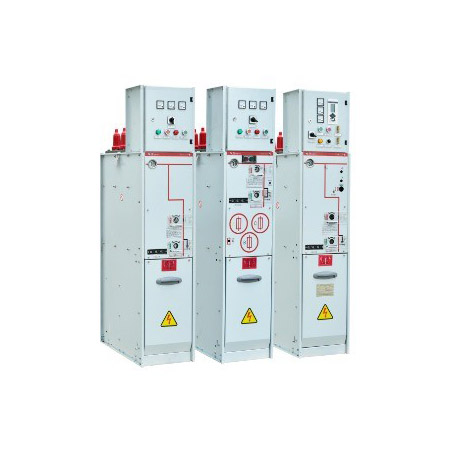

24kV రింగ్ ప్రధాన యూనిట్ SF6 గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్

నాణ్యమైన 24kV రింగ్ మెయిన్ యూనిట్ SF6 గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్ కోసం వెతుకుతున్నారా? Comewill ఫ్యాక్టరీ బహుముఖ, మాడ్యులర్ RMU పరిష్కారాన్ని అందిస్తుంది. 24kV వరకు రేట్ చేయబడిన వోల్టేజ్ మరియు 0.25‰ కంటే తక్కువ లీకేజీ రేట్లతో, మా స్విచ్ గేర్ వాక్యూమ్/SF6 సర్క్యూట్ బ్రేకర్లు మరియు 3-స్టేషన్ లోడ్ స్విచ్‌లను అనుసంధానిస్తుంది.

ఉత్పత్తి ప్రయోజనాలు

రోబోట్ లేజర్ వెల్డింగ్ టెక్నాలజీ: మైక్రోస్కోపిక్ పగుళ్లకు గురయ్యే మాన్యువల్ వెల్డింగ్ కాకుండా, మా SF6 "ఎయిర్‌బ్యాగ్‌లు" (గ్యాస్ ట్యాంకులు) ఖచ్చితమైన రోబోటిక్‌లను ఉపయోగించి సీలు చేయబడతాయి. ఇది సంవత్సరానికి ≤0.25‰ లీకేజీ రేటును నిర్ధారిస్తుంది, ఇది ప్రామాణిక అవసరాలను గణనీయంగా మించిపోయింది.

లాంగ్ ఎలక్ట్రికల్ లైఫ్: లోడ్ స్విచ్‌లు: తరచుగా మారే ఆపరేషన్‌ల కోసం అత్యధిక గ్రేడ్ అయిన E3 స్థాయిని చేరుకోండి.

సర్క్యూట్ బ్రేకర్లు: E2 స్థాయికి చేరుకోండి, తరచుగా కాంటాక్ట్ రీప్లేస్‌మెంట్ లేకుండా బలమైన షార్ట్-సర్క్యూట్ బ్రేకింగ్ పనితీరును నిర్ధారిస్తుంది.

పర్యావరణ స్థితిస్థాపకత: IP67 రేటింగ్‌తో, ప్రాథమిక హై-వోల్టేజ్ భాగాలు పూర్తిగా దుమ్ము మరియు నీటిలో తాత్కాలికంగా ఇమ్మర్షన్‌కు వ్యతిరేకంగా రక్షించబడతాయి, దీని వలన 24kV రింగ్ మెయిన్ యూనిట్ SF6 గ్యాస్ ఇన్సులేటెడ్ స్విచ్‌గేర్ తేమతో కూడిన తీర ప్రాంతాలకు లేదా దుమ్ముతో నిండిన పారిశ్రామిక ప్లాంట్‌లకు సరైనది.

ఆపరేషనల్ సేఫ్టీ: గ్యాస్ ప్రెజర్ ఖచ్చితంగా 1.4 బార్‌కి పరిమితం చేయబడింది మరియు 3-స్టేషన్ లోడ్ స్విచ్ డిజైన్ స్పష్టమైన "క్లోజ్డ్-ఓపెన్-ఎర్త్" పొజిషనింగ్‌ను నిర్ధారిస్తుంది, ఇది టైప్ టెస్ట్ రిపోర్ట్‌ల ద్వారా పూర్తిగా ధృవీకరించబడుతుంది.

ఉత్పత్తి పారామితులు:

*SF6 ఇన్సులేషన్ రింగ్ ప్రధాన యూనిట్
*ఇండోర్ మీడియం వోల్టేజ్ పంపిణీ స్విచ్ గేర్
*రేటెడ్ వోల్టేజ్: 3.3kV, 6kV, 10kV, 11kV, 12.5kV, 13.8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40.5kV.
* ఫ్లోర్ స్టాండింగ్
*సంవత్సరానికి ≤0.25‰ లీకేజీ రేటు
*20℃ వద్ద SF6 గ్యాస్ పీడనం 0.4బార్లు (సాపేక్ష పీడనం)
*ప్రామాణికం: IEC, ANSI, GB

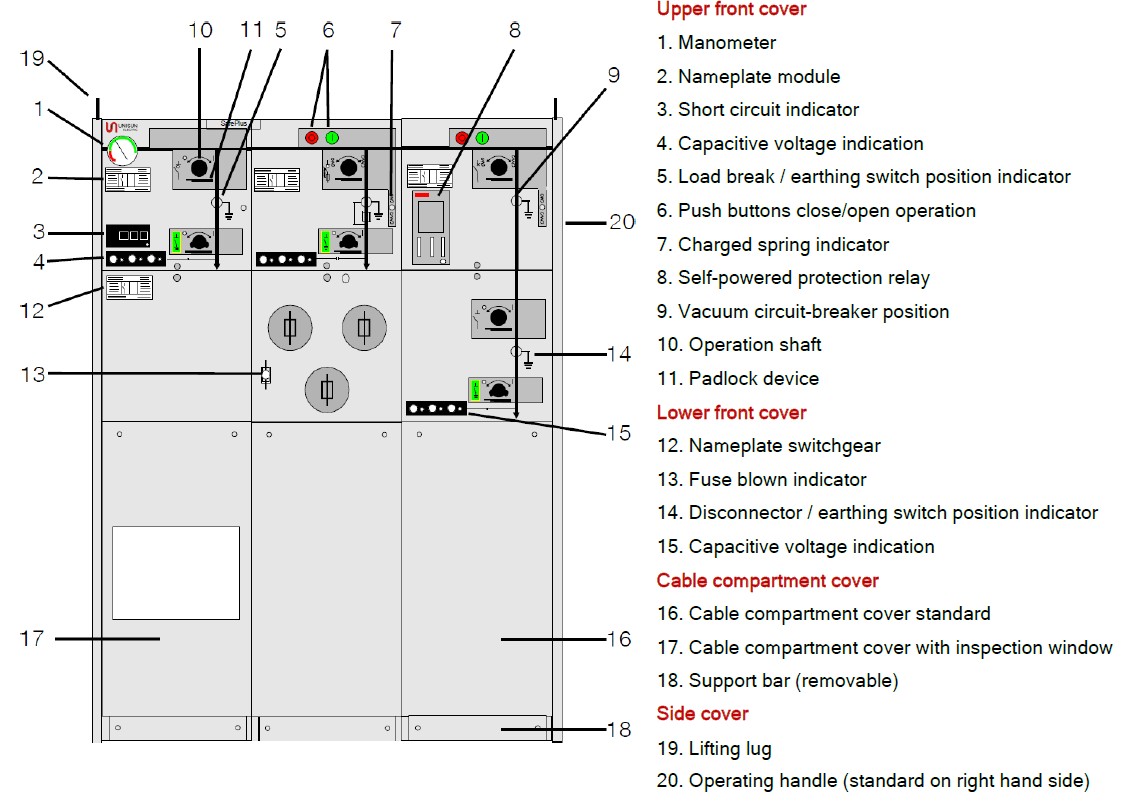

బాహ్య అసెంబ్లీ

C క్యాబినెట్ యొక్క సాంకేతిక తేదీ

వోల్టేజీని తట్టుకునే 42kV పవర్ ఫ్రీక్వెన్సీతో లభిస్తుంది

F క్యాబినెట్ యొక్క సాంకేతిక తేదీ

1)         అధిక వోల్టేజ్ ఫ్యూజ్-లింక్‌ల ద్వారా పరిమితం చేయబడింది
2)         42kV పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజీతో అందుబాటులో ఉంది

V మంత్రివర్గం యొక్క సాంకేతిక తేదీ

1)          42kV పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజీతో అందుబాటులో ఉంది
2)         ఉపయోగించిన బుషింగ్ రకాన్ని బట్టి ఉంటుంది
3)         ఇంటర్‌ఫేస్ A – 12,5kA/1s, ఇంటర్‌ఫేస్ B – 16kA/1s

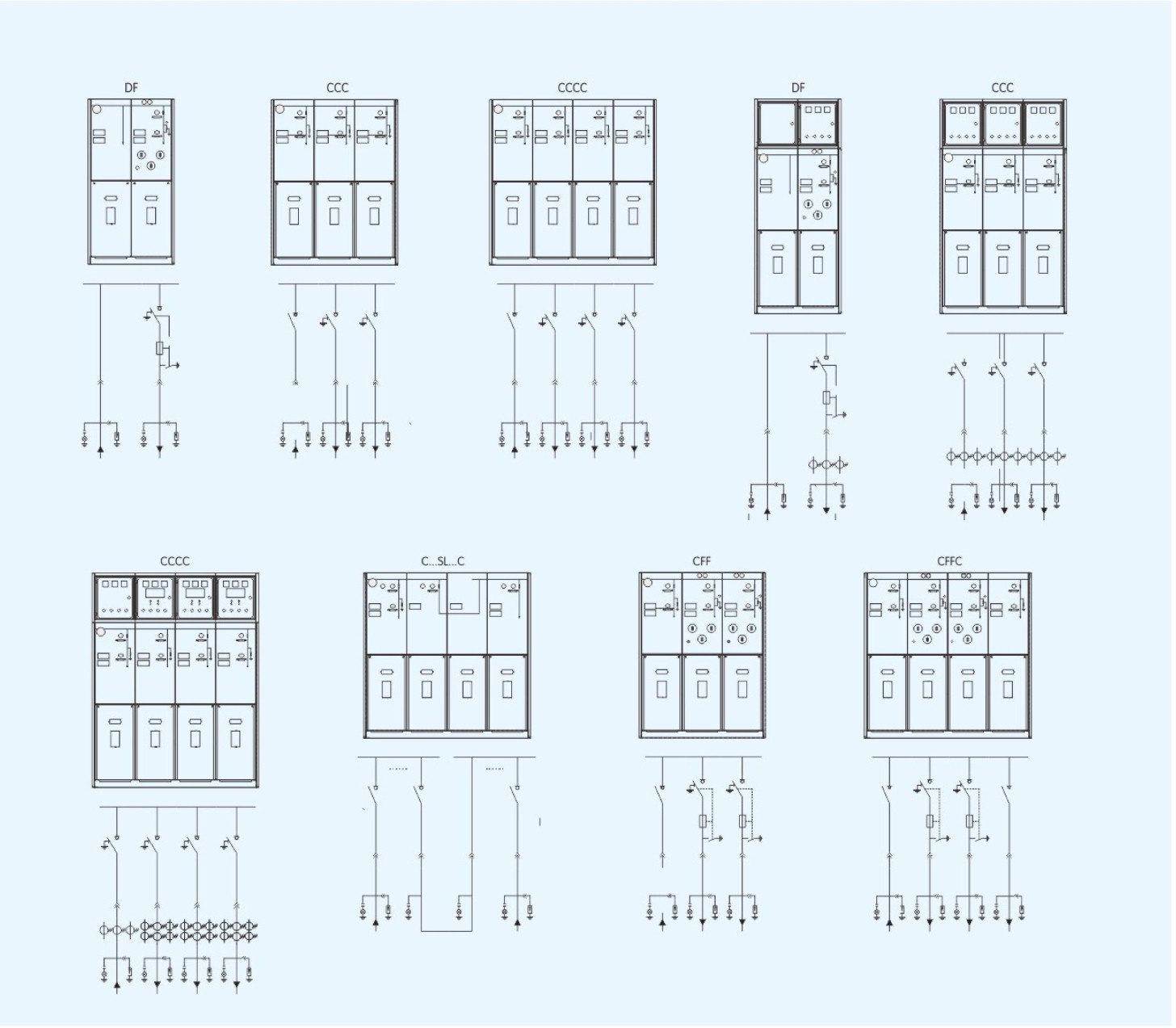

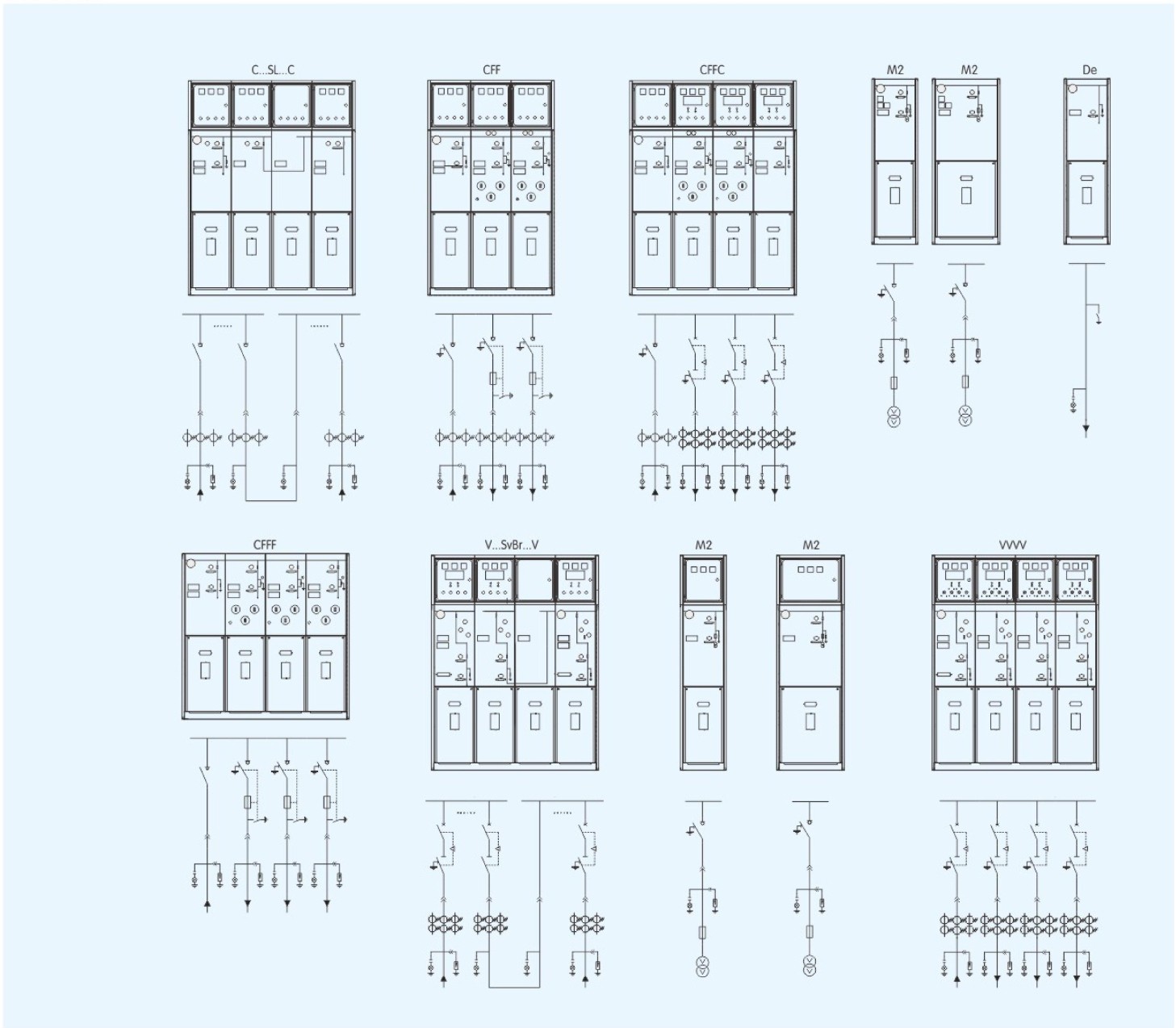

మౌలిక సదుపాయాల రేఖాచిత్రం

తరచుగా అడిగే ప్రశ్నలు

Q1: మీ RMU సిరీస్‌కు గరిష్టంగా రేట్ చేయబడిన వోల్టేజ్ ఎంత?

A: మా ఫ్లాగ్‌షిప్ మోడల్ 24kV యూనిట్ అయితే, మా శ్రేణి వివిధ అంతర్జాతీయ గ్రిడ్ అవసరాలను తీర్చడానికి 3.3kV వరకు 40.5kV వరకు వర్తిస్తుంది.

Q2: నేను వాక్యూమ్ మరియు SF6 సర్క్యూట్ బ్రేకర్ల మధ్య ఎంచుకోవచ్చా?

జ: అవును. మా "V" క్యాబినెట్‌లో, మేము రెండు ఎంపికలను అందిస్తాము. వాక్యూమ్ బ్రేకర్లు తరచుగా వాటి తక్కువ నిర్వహణకు ప్రాధాన్యత ఇవ్వబడతాయి, అయితే SF6 బ్రేకర్లు నిర్దిష్ట లోడ్ మరియు పర్యావరణ అవసరాల ఆధారంగా అందుబాటులో ఉంటాయి.

Q3: గ్యాస్ పీడనం సురక్షితంగా ఉందని మీరు ఎలా నిర్ధారిస్తారు?

A: మేము 0.4 బార్ (20 ° C వద్ద) యొక్క సాపేక్ష ఒత్తిడిని మరియు 1.4 బార్ గరిష్ట పరిమితిని ఉపయోగిస్తాము. ప్రతి యూనిట్ రిమోట్ పర్యవేక్షణ మరియు అలారంల కోసం సహాయక పరిచయాలతో ప్రెజర్ గేజ్‌ని కలిగి ఉంటుంది.

Q4: కఠినమైన బహిరంగ వాతావరణాలకు పరికరాలు అనుకూలంగా ఉన్నాయా?

జ: అవును. RMU ఒక ఇండోర్ డిజైన్ అయితే, కోర్ SF6 ట్యాంక్ IP67 రేట్ చేయబడింది. సరైన అవుట్‌డోర్ కియోస్క్ (కాంపాక్ట్ సబ్‌స్టేషన్)లో ఉంచినప్పుడు, ఇది అధిక తేమ లేదా అధిక కాలుష్యం ఉన్న ప్రాంతాల్లో వృద్ధి చెందుతుంది.
